Пила Milwaukee M18FHETE22-802 — взрыв-схема
Сервисная страница: Пила Milwaukee M18FHETE22-802. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FHETE22-802Артикул инструмента: 4933498516Код схемы: 400050398144 позицииКатегория: Пилы, лобзики и инструмент для резки

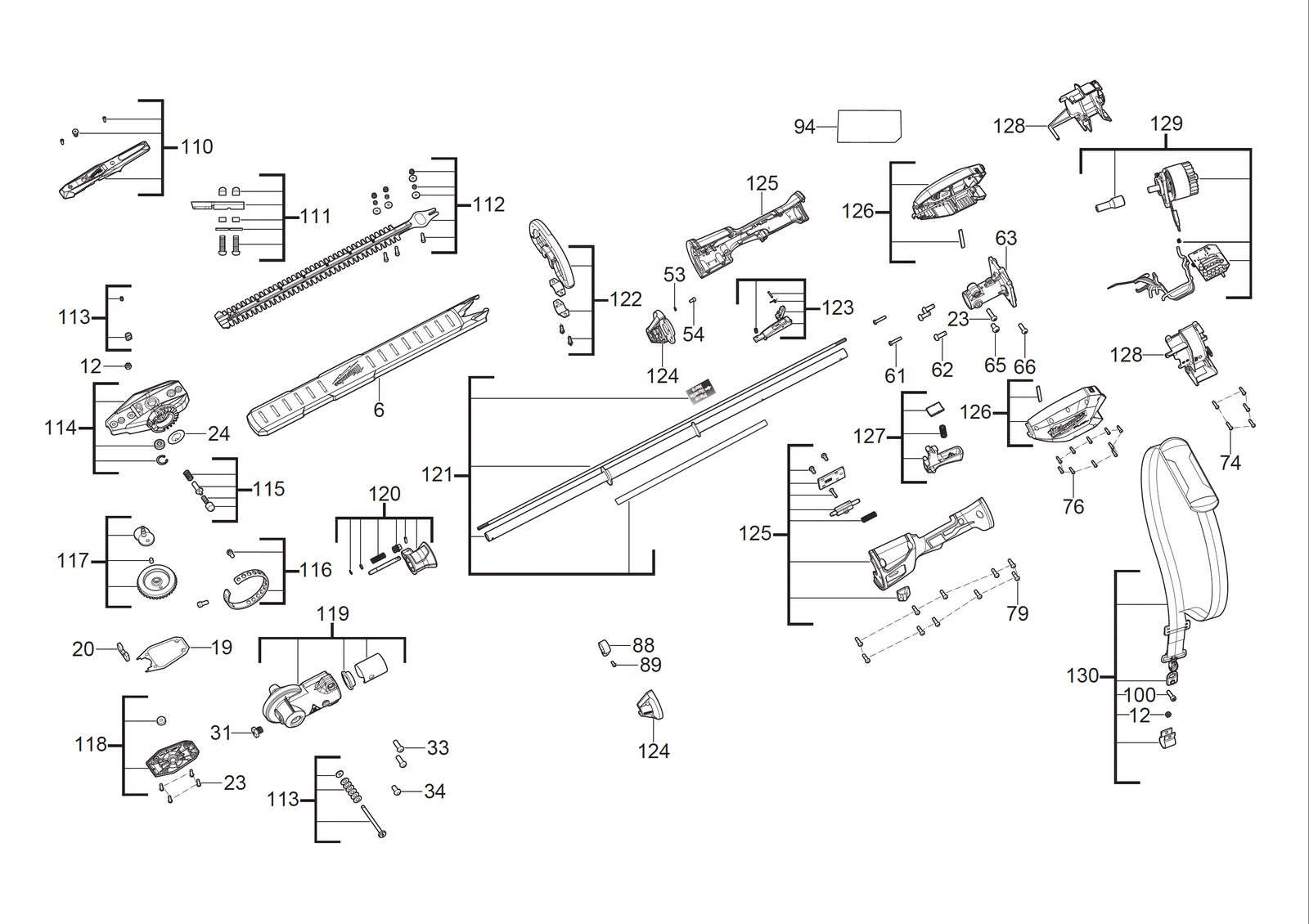

Схема инструмента
Таблица деталей — 44 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0006 | Защитный кожухGUARD | 4931466898товар | 1 | 4058546281151 | |
| 2 | 0012 | ГайкаNUT | 4931506467товар | 2 | 4058546557812 | |
| 3 | 0019 | ПрокладкаGASKET | 4931507529товар | 1 | 4058546600402 | |
| 4 | 0020 | УплотнениеSEAL | 4931507530товар | 1 | 4058546600419 | |
| 5 | 0023 | ВинтSCREW | 4931466683товар | 5 | 4058546279004 | |
| 6 | 0024 | ПластинаPLATE | 4931507531товар | 1 | 4058546600426 | |
| 7 | 0031 | ВинтSCREW | 4931494333товар | 1 | 4058546469054 | |
| 8 | 0033 | ВинтSCREW | 4931453992товар | 2 | 4002395280599 | |
| 9 | 0034 | ВинтSCREW | 4931466691товар | 1 | 4058546279080 | |
| 10 | 0053 | Защитный шайбаPROTECTION WASHER | 680866003товар | 1 | 4002395823895 | |
| 11 | 0054 | ВинтSCREW | 4931479947товар | 1 | 4058546397104 | |
| 12 | 0061 | ВинтSCREW | 4931436757товар | 2 | 4002395809844 | |
| 13 | 0062 | ВинтSCREW | 4931507532товар | 3 | 4058546600433 | |
| 14 | 0063 | МуфтаCOUPLING | 4931507533товар | 1 | 4058546600440 | |
| 15 | 0065 | ВинтSCREW | 4931473045товар | 1 | 4058546333478 | |
| 16 | 0066 | ВинтSCREW | 4931454408товар | 1 | 4058546008369 | |
| 17 | 0074 | ВинтSCREW | 4931496186товар | 5 | 4058546533236 | |
| 18 | 0076 | ВинтSCREW | 4931473265товар | 10 | 4058546335670 | |
| 19 | 0079 | ВинтSCREW | 4931436335товар | 10 | 4002395248742 | |
| 20 | 0088 | ClampCLAMP | 4931507534товар | 1 | 4058546600457 | |
| 21 | 0089 | ВинтSCREW | 4931472686товар | 1 | 4058546329884 | |
| 22 | 0094 | Шильдик / табличка данныхRATING PLATE | 4931507535товар | 1 | 4058546600464 | |
| 23 | 0100 | ВинтSCREW | 4931465533товар | 1 | 4058546236335 | |
| 24 | 0110 | РукояткаHANDLE | 4931507536товар | 1 | 4058546600471 | |
| 25 | 0111 | ConnectionCONNECTION | 4931507537товар | 1 | 4058546600488 | |
| 26 | 0112 | Полотно / ножBLADE | 4931507538товар | 1 | 4058546600495 | |
| 27 | 0113 | ВалSHAFT | 4931507539товар | 1 | 4058546600501 | |
| 28 | 0114 | Шестерня кейсGEAR CASE | 4931507540товар | 1 | 4058546600518 | |
| 29 | 0115 | ШтифтPIN | 4931507541товар | 1 | 4058546600525 | |
| 30 | 0116 | КольцоRING | 4931507542товар | 1 | 4058546600532 | |
| 31 | 0117 | ШестерняGEAR | 4931507543товар | 1 | 4058546600549 | |
| 32 | 0118 | Крышка редуктораGEAR BOX COVER | 4931507544товар | 1 | 4058546600556 | |
| 33 | 0119 | Передний пластинаFRONT PLATE | 4931507545товар | 1 | 4058546600563 | |
| 34 | 0120 | РукояткаHANDLE | 4931507546товар | 1 | 4058546600570 | |
| 35 | 0121 | ТрубкаTUBE | 4931507547товар | 1 | 4058546600587 | |
| 36 | 0122 | РукояткаHANDLE | 4931507548товар | 1 | 4058546600594 | |
| 37 | 0123 | Курок / выключательTRIGGER | 4931507549товар | 1 | 4058546600600 | |
| 38 | 0124 | РукояткаHANDLE | 4931507550товар | 1 | 4058546600617 | |
| 39 | 0125 | РукояткаHANDLE | 4931507551товар | 1 | 4058546600624 | |
| 40 | 0126 | КорпусHOUSING | 4931507552товар | 1 | 4058546600631 | |
| 41 | 0127 | Курок / выключательTRIGGER | 4931507553товар | 1 | 4058546600648 | |
| 42 | 0128 | Комплект корпуса в сбореHOUSING SET ASSY | 4931507554товар | 1 | 4058546600655 | |
| 43 | 0129 | ЭлектронныйELECTRONIC | 4931507555товар | 1 | 4058546600662 | |
| 44 | 0130 | StrapSTRAP | 4931507556товар | 1 | 4058546600679 |
