Пила Milwaukee M18FHET75G2-0 — взрыв-схема
Сервисная страница: Пила Milwaukee M18FHET75G2-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FHET75G2-0Артикул инструмента: 4933498387Код схемы: 400050388436 позицийКатегория: Пилы, лобзики и инструмент для резки

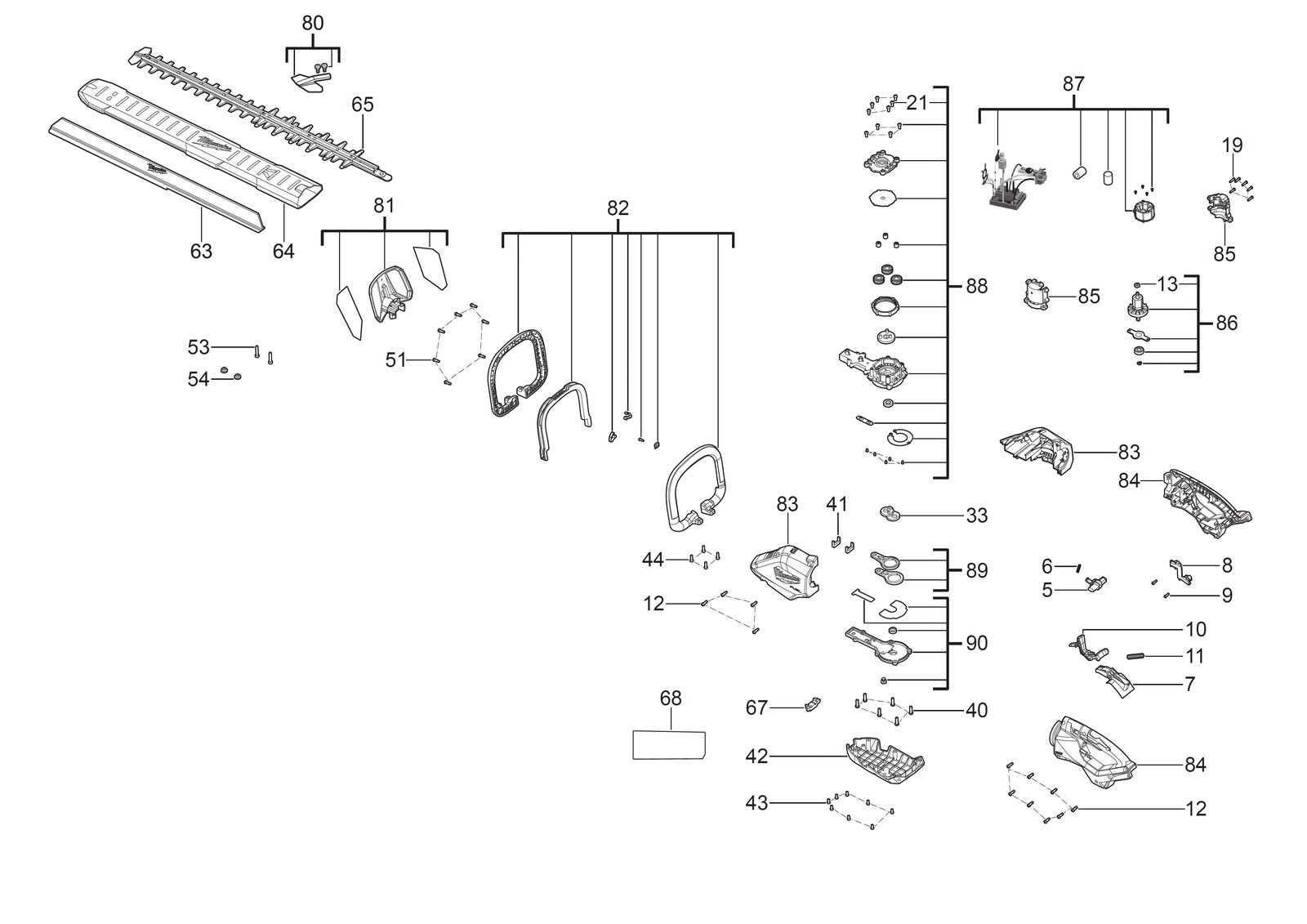

Схема инструмента
Таблица деталей — 36 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0005 | Push-buttonPUSH-BUTTON | 4931461361товар | 1 | 4058546035334 | |
| 2 | 0006 | ПружинаSPRING | 4931506893товар | 1 | 4058546562076 | |
| 3 | 0007 | Курок / выключательTRIGGER | 4931506894товар | 1 | 4058546562083 | |
| 4 | 0008 | КрышкаCOVER | 4931506895товар | 1 | 4058546562090 | |
| 5 | 0009 | ВинтSCREW | 4931496186товар | 2 | 4058546533236 | |
| 6 | 0010 | SlideSLIDE | 4931506896товар | 1 | 4058546562106 | |
| 7 | 0011 | ПружинаSPRING | 4931506897товар | 1 | 4058546562113 | |
| 8 | 0012 | ВинтSCREW | 4931479948товар | 12 | 4058546397111 | |
| 9 | 0013 | Шариковый подшипникBALL BEARING | 4931495379товар | 1 | 4058546490478 | |
| 10 | 0019 | ВинтSCREW | 4931465499товар | 6 | 4058546235994 | |
| 11 | 0021 | ВинтSCREW | 4931494244товар | 10 | 4058546468163 | |
| 12 | 0033 | Cam валCAM SHAFT | 4931506898товар | 1 | 4058546562120 | |
| 13 | 0040 | ВинтSCREW | 4931466683товар | 6 | 4058546279004 | |
| 14 | 0041 | УплотнениеSEAL | 4931506899товар | 2 | 4058546562137 | |
| 15 | 0042 | КрышкаCOVER | 4931506900товар | 1 | 4058546562144 | |
| 16 | 0043 | ВинтSCREW | 4931472686товар | 8 | 4058546329884 | |
| 17 | 0044 | ВинтSCREW | 4931506901товар | 4 | 4058546562151 | |
| 18 | 0051 | ВинтSCREW | 4931496932товар | 7 | 4058546552466 | |
| 19 | 0053 | ВинтSCREW | 4931506902товар | 2 | 4058546562168 | |
| 20 | 0054 | BushingBUSHING | 4931461351товар | 2 | 4058546035235 | |
| 21 | 0063 | Крышка пластинаCOVER PLATE | 4931506919товар | 1 | 4058546562335 | |
| 22 | 0064 | Крышка пластинаCOVER PLATE | 4931506920товар | 1 | 4058546594312 | |
| 23 | 0065 | Shear ножSHEAR BLADE | 4931506921товар | 1 | 4058546594329 | |
| 24 | 0067 | Резиновый пластинаRUBBER PLATE | 4931506906товар | 1 | 4058546562205 | |
| 25 | 0068 | Шильдик / табличка данныхRATING PLATE | 4931506922товар | 1 | 4058546594336 | |
| 26 | 0080 | Защитный кожухGUARD | 4931506908товар | 1 | 4058546562229 | |
| 27 | 0081 | Hand кожухHAND GUARD | 4931506909товар | 1 | 4058546562236 | |
| 28 | 0082 | Комплект рукояткиHANDLE SET | 4931506910товар | 1 | 4058546562243 | |
| 29 | 0083 | Рукоятка крышкаHANDLE COVER | 4931506911товар | 1 | 4058546562250 | |
| 30 | 0084 | КорпусHOUSING | 4931506912товар | 1 | 4058546562267 | |
| 31 | 0085 | Корпус двигателяMOTOR HOUSING | 4931506913товар | 1 | 4058546562274 | |
| 32 | 0086 | Ротор / якорьARMATURE | 4931506914товар | 1 | 4058546562281 | |
| 33 | 0087 | ЭлектронныйELECTRONIC | 4931506923товар | 1 | 4058546594343 | |
| 34 | 0088 | Шестерня кейсGEAR CASE | 4931506916товар | 1 | 4058546562304 | |
| 35 | 0089 | Connecting rodCONNECTING ROD | 4931506917товар | 1 | 4058546562311 | |
| 36 | 0090 | КрышкаCOVER | 4931506918товар | 1 | 4058546562328 |
