Пила Milwaukee M18FHET60-0 — взрыв-схема
Сервисная страница: Пила Milwaukee M18FHET60-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FHET60-0Артикул инструмента: 4933493290Код схемы: 400050313026 позицийКатегория: Пилы, лобзики и инструмент для резки

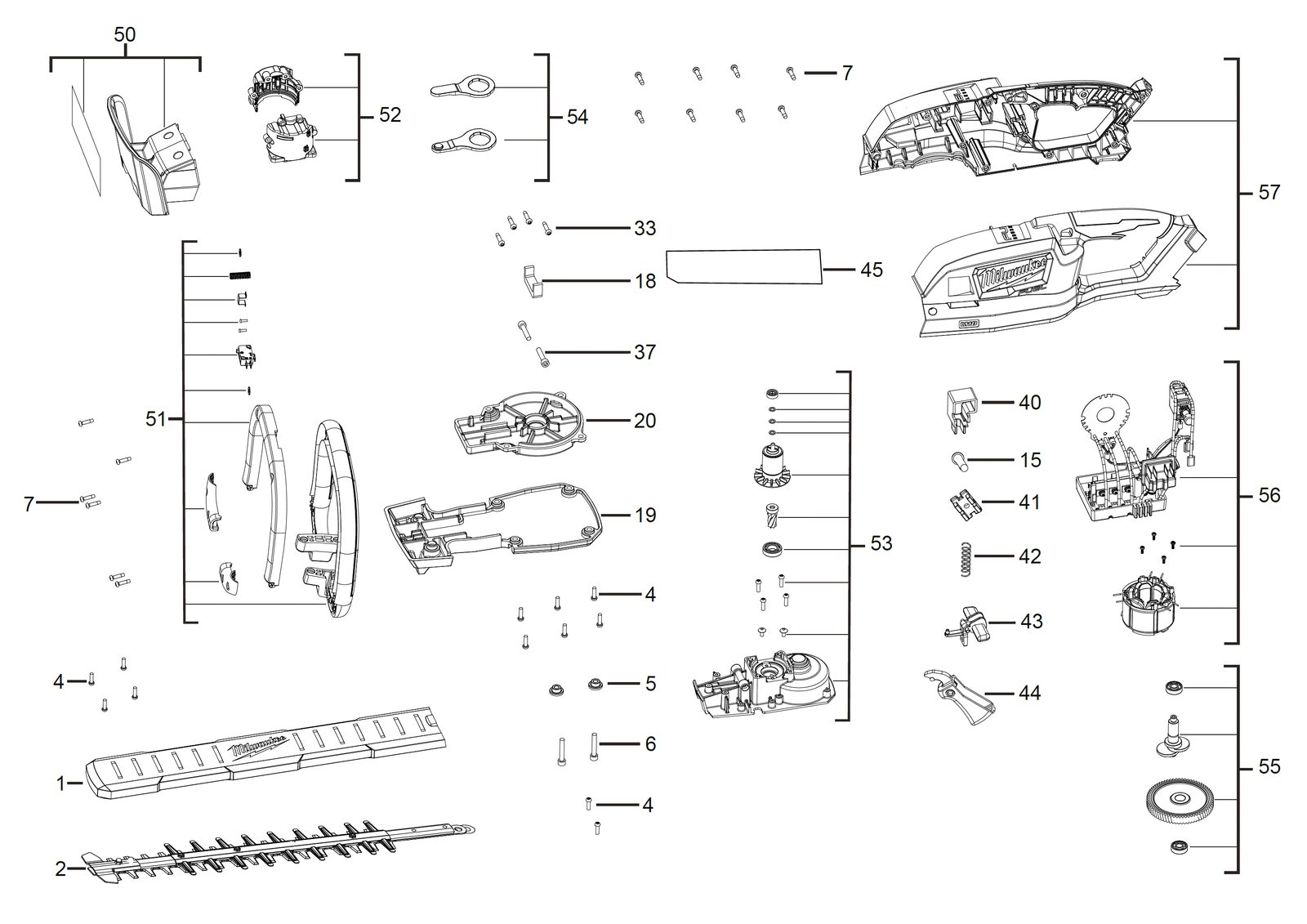

Схема инструмента
Таблица деталей — 26 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | КрышкаCOVER | 4931496332товар | 1 | 4058546534691 | |
| 2 | 0002 | Double-sided ножDOUBLE-SIDED BLADE | 4931496333товар | 1 | 4058546534707 | |
| 3 | 0004 | ВинтSCREW | 660414013товар | 16 | 4002395823796 | |
| 4 | 0005 | BushingBUSHING | 4931461351товар | 2 | 4058546035235 | |
| 5 | 0006 | ВинтSCREW | 4931461352товар | 2 | 4058546035242 | |
| 6 | 0007 | ВинтSCREW | 660024030товар | 14 | 4002395826957 | |
| 7 | 0015 | ВинтSCREW | 4931461353товар | 1 | 4058546035259 | |
| 8 | 0018 | УплотнениеSEAL | 4931461354товар | 1 | 4058546035266 | |
| 9 | 0019 | КрышкаCOVER | 4931461355товар | 1 | 4058546035273 | |
| 10 | 0020 | КрышкаCOVER | 4931461356товар | 1 | 4058546035280 | |
| 11 | 0033 | ВинтSCREW | 4931461357товар | 4 | 4058546035297 | |
| 12 | 0037 | ВинтSCREW | 4931461358товар | 2 | 4058546035303 | |
| 13 | 0040 | Крышка пластинаCOVER PLATE | 4931461359товар | 1 | 4058546035310 | |
| 14 | 0041 | Крышка пластинаCOVER PLATE | 4931461360товар | 1 | 4058546035327 | |
| 15 | 0042 | ПружинаSPRING | 4931435675товар | 1 | 4002395864393 | |
| 16 | 0043 | Push-buttonPUSH-BUTTON | 4931461361товар | 1 | 4058546035334 | |
| 17 | 0044 | Курок / выключательTRIGGER | 4931461362товар | 1 | 4058546035341 | |
| 18 | 0045 | Шильдик / табличка данныхRATING PLATE | 4931496334товар | 1 | 4058546534714 | |
| 19 | 0050 | Saw защитныйSAW PROTECTION | 4931496330товар | 1 | 4058546534677 | |
| 20 | 0051 | Выключатель leverSWITCH LEVER | 4931461365товар | 1 | 4058546035372 | |
| 21 | 0052 | Корпус двигателяMOTOR HOUSING | 4931480442товар | 1 | 4058546424572 | |
| 22 | 0053 | Ротор / якорьARMATURE | 4931461367товар | 1 | 4058546035396 | |
| 23 | 0054 | Contact кейсCONTACT CASE | 4931461368товар | 1 | 4058546035402 | |
| 24 | 0055 | Crank в сбореCRANK ASSEMBLY | 4931461369товар | 1 | 4058546035419 | |
| 25 | 0056 | Print.curiut выключательPRINT.CURIUT SWITCH | 4931461370товар | 1 | 4058546035426 | |
| 26 | 0057 | КорпусHOUSING | 4931461371товар | 1 | 4058546035433 |
