Отбойный молоток Milwaukee M18FHAFOH16-302X — взрыв-схема
Сервисная страница: Отбойный молоток Milwaukee M18FHAFOH16-302X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FHAFOH16-302XАртикул инструмента: 4933493534Код схемы: 400050310547 позицийКатегория: Перфораторы и отбойные молотки

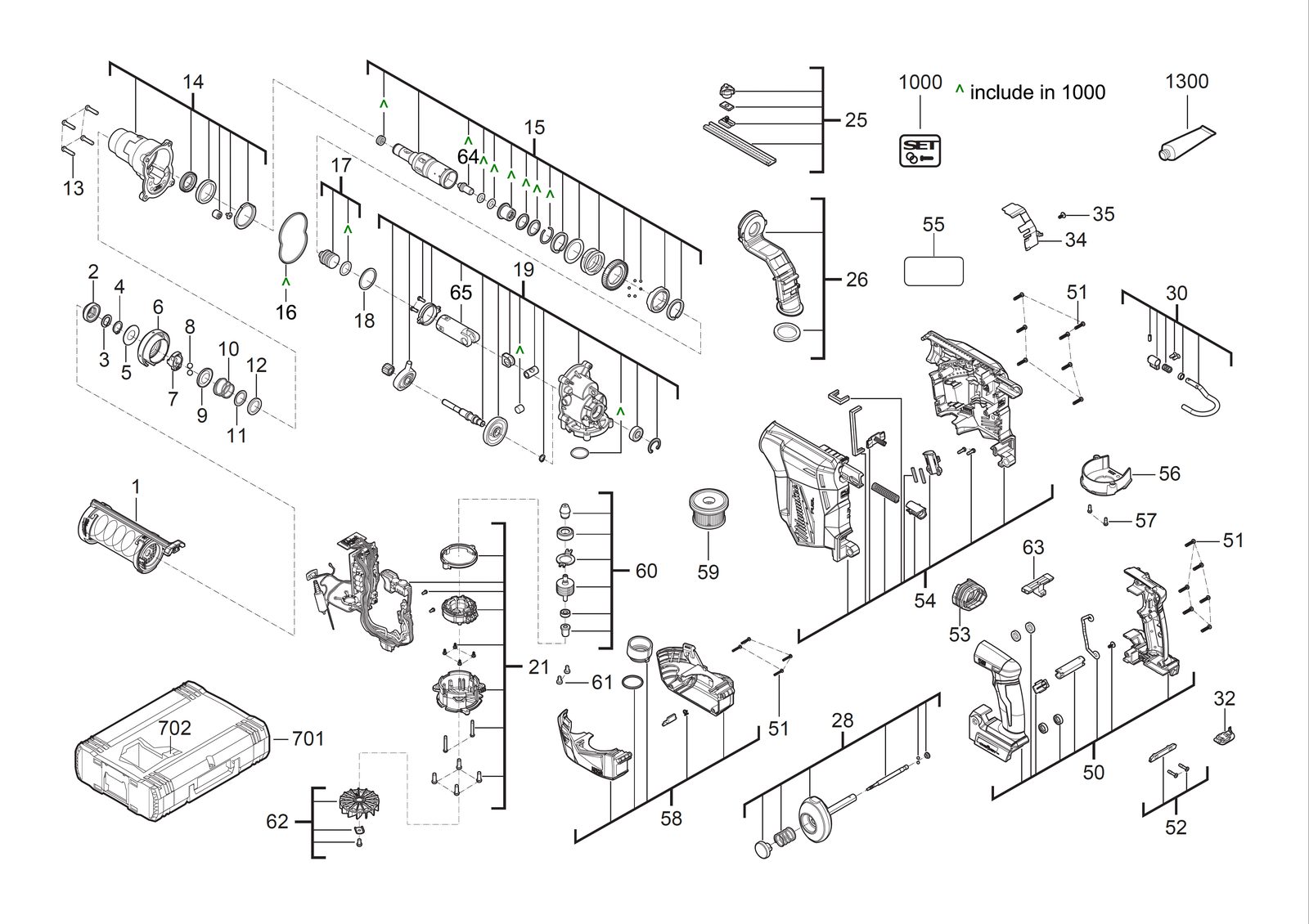

Схема инструмента
Таблица деталей — 47 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Dust reflectorDUST REFLECTOR | 4931506002товар | 1 | 4058546553166 | |
| 2 | 0002 | УплотнениеSEAL | 4931506003товар | 1 | 4058546553173 | |
| 3 | 0003 | КольцоRING | 4931436764товар | 1 | 4002395179831 | |
| 4 | 0004 | Защитный шайбаPROTECTION WASHER | 4931461057товар | 1 | 4058546032296 | |
| 5 | 0005 | ШайбаWASHER | 4931506004товар | 1 | 4058546553180 | |
| 6 | 0006 | Патрон collarCHUCK COLLAR | 4931506005товар | 1 | 4058546553197 | |
| 7 | 0007 | КольцоRING | 4931506006товар | 1 | 4058546553203 | |
| 8 | 0008 | ШарикBALL | 4931453606товар | 2 | 4002395143832 | |
| 9 | 0009 | ПластинаPLATE | 4931506007товар | 1 | 4058546553210 | |
| 10 | 0010 | ПружинаSPRING | 4931506008товар | 1 | 4058546553227 | |
| 11 | 0011 | ШайбаWASHER | 4931506009товар | 1 | 4058546553234 | |
| 12 | 0012 | Sealing feltSEALING FELT | 4931506010товар | 1 | 4058546553241 | |
| 13 | 0013 | ВинтSCREW | 4931495540товар | 4 | 4058546492083 | |
| 14 | 0014 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931506011товар | 1 | 4058546553258 | |
| 15 | 0015 | Шпиндель комплектSPINDLE KIT | 4931506012товар | 1 | 4058546553265 | |
| 16 | 0016 | УплотнениеSEAL | 4931506013товар | 1 | 4058546553272 | |
| 17 | 0017 | StrikerSTRIKER | 4931506014товар | 1 | 4058546553289 | |
| 18 | 0018 | ПружинаSPRING | 4931495343товар | 1 | 4058546490119 | |
| 19 | 0019 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931506015товар | 1 | 4058546553296 | |
| 20 | 0021 | ЭлектронныйELECTRONIC | 4931506016товар | 1 | 4058546553302 | |
| 21 | 0025 | StopSTOP | 4931506017товар | 1 | 4058546553319 | |
| 22 | 0026 | Dust extr.connectorDUST EXTR.CONNECTOR | 4931506018товар | 1 | 4058546553326 | |
| 23 | 0028 | РукояткаHANDLE | 4931506019товар | 1 | 4058546553333 | |
| 24 | 0030 | КрюкHOOK | 4931506020товар | 1 | 4058546553340 | |
| 25 | 0032 | ЭлектронныйELECTRONIC | 4931506021товар | 1 | 4058546553357 | |
| 26 | 0034 | ПластинаPLATE | 4931506022товар | 1 | 4058546553364 | |
| 27 | 0035 | ВинтSCREW | 4931447933товар | 1 | 4002395253296 | |
| 28 | 0050 | КорпусHOUSING | 4931506023товар | 1 | 4058546553371 | |
| 29 | 0051 | ВинтSCREW | 4931453797товар | 17 | 4002395141043 | |
| 30 | 0052 | DoorDOOR | 4931506024товар | 1 | 4058546553388 | |
| 31 | 0053 | РезиновыйRUBBER | 4931506025товар | 1 | 4058546553395 | |
| 32 | 0054 | КорпусHOUSING | 4931506026товар | 1 | 4058546553401 | |
| 33 | 0055 | Шильдик / табличка данныхRATING PLATE | 4931506027товар | 1 | 4058546553418 | |
| 34 | 0056 | Exhaust вентиляторEXHAUST FAN | 4931506028товар | 1 | 4058546553425 | |
| 35 | 0057 | ВинтSCREW | 4931506029товар | 2 | 4058546553432 | |
| 36 | 0058 | Dust catcherDUST CATCHER | 4931506030товар | 1 | 4058546553449 | |
| 37 | 0059 | ФильтрFILTER | 4931506031товар | 1 | 4058546553456 | |
| 38 | 0060 | РоторROTOR | 4931506032товар | 1 | 4058546553463 | |
| 39 | 0061 | ВинтSCREW | 4931506033товар | 2 | 4058546553470 | |
| 40 | 0062 | ВентиляторFAN | 4931506034товар | 1 | 4058546553487 | |
| 41 | 0063 | Выключатель leverSWITCH LEVER | 4931506035товар | 1 | 4058546553494 | |
| 42 | 0064 | Наковальня / приводной валANVIL | 4931506036товар | 1 | 4058546553500 | |
| 43 | 0065 | PistonPISTON | 4931506037товар | 1 | 4058546553517 | |
| 44 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 | |
| 45 | 0702 | ВставкаINSERT | 4931506038товар | 1 | 4058546553524 | |
| 46 | 1000 | Maintenance комплектMAINTENANCE SET | 4931506039товар | 1 | 4058546553531 | |
| 47 | 1300 | Шестерня greaseGEAR GREASE | 4931443288товар | 1 | 4002395255627 |
