Перфоратор Milwaukee M18FHACOD32-0 — взрыв-схема
Сервисная страница: Перфоратор Milwaukee M18FHACOD32-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FHACOD32-0Артикул инструмента: 4933492141Код схемы: 400049157650 позицийКатегория: Перфораторы и отбойные молотки

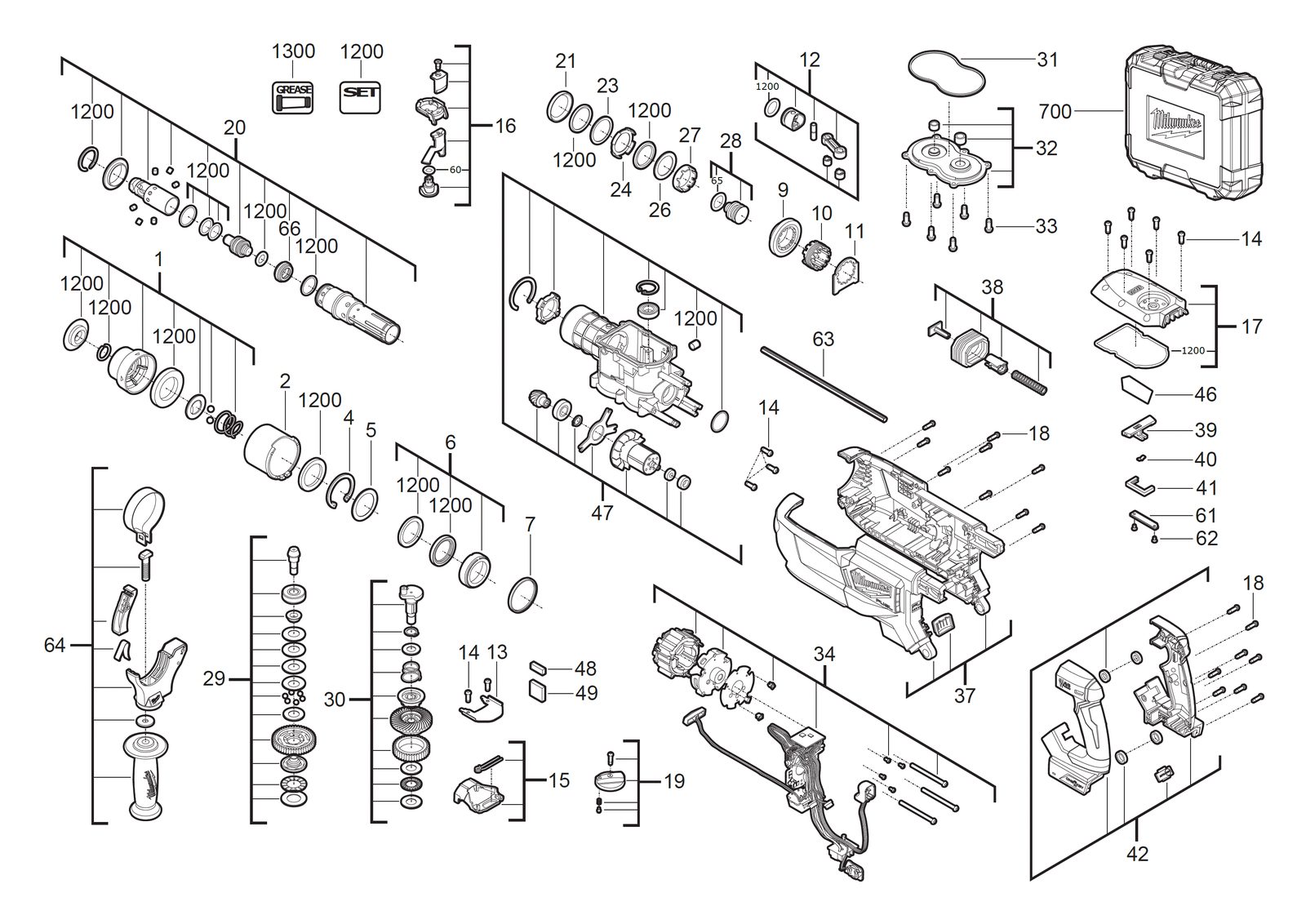

Схема инструмента
Таблица деталей — 50 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | CollarCOLLAR | 4931494780товар | 1 | 4058546473525 | |
| 2 | 0002 | ВтулкаSLEEVE | 4931479800товар | 1 | 4058546395636 | |
| 3 | 0004 | Snap кольцоSNAP RING | 4931479801товар | 1 | 4058546395643 | |
| 4 | 0005 | ШайбаWASHER | 4931479802товар | 1 | 4058546395650 | |
| 5 | 0006 | BushingBUSHING | 4931479803товар | 1 | 4058546395667 | |
| 6 | 0007 | КольцоRING | 4931494781товар | 1 | 4058546473532 | |
| 7 | 0009 | Коническая шестерняBEVEL GEAR | 4931479812товар | 1 | 4058546395759 | |
| 8 | 0010 | ВтулкаSLEEVE | 4931479813товар | 1 | 4058546395766 | |
| 9 | 0011 | Фиксирующий пластинаLOCKING PLATE | 4931479814товар | 1 | 4058546395773 | |
| 10 | 0012 | PistonPISTON | 4931479815товар | 1 | 4058546395780 | |
| 11 | 0013 | Clamping pieceCLAMPING PIECE | 4931479816товар | 1 | 4058546395797 | |
| 12 | 0014 | ВинтSCREW | 4931435150товар | 11 | 4002395859948 | |
| 13 | 0015 | КрышкаCOVER | 4931479817товар | 1 | 4058546395803 | |
| 14 | 0016 | Clamping комплектCLAMPING SET | 4931494782товар | 1 | 4058546473549 | |
| 15 | 0017 | Шестерня крышкаGEAR COVER | 4931494783товар | 1 | 4058546473556 | |
| 16 | 0018 | ВинтSCREW | 660031017товар | 18 | 4002395825189 | |
| 17 | 0019 | Push buttonPUSH BUTTON | 4931479829товар | 1 | 4058546395926 | |
| 18 | 0020 | Шпиндель комплектSPINDLE KIT | 4931494784товар | 1 | 4058546473563 | |
| 19 | 0021 | ШайбаWASHER | 4931479805товар | 1 | 4058546395681 | |
| 20 | 0023 | ШайбаWASHER | 4931479807товар | 1 | 4058546395704 | |
| 21 | 0024 | BufferBUFFER | 4931436375товар | 1 | 4002395251544 | |
| 22 | 0026 | ШайбаWASHER | 4931436371товар | 1 | 4002395251506 | |
| 23 | 0027 | ШпиндельSPINDLE | 4931479809товар | 1 | 4058546395728 | |
| 24 | 0028 | StrikerSTRIKER | 4931479810товар | 1 | 4058546395735 | |
| 25 | 0029 | ClutchCLUTCH | 4931494785товар | 1 | 4058546473570 | |
| 26 | 0030 | Crank в сбореCRANK ASSEMBLY | 4931494786товар | 1 | 4058546473587 | |
| 27 | 0031 | УплотнениеSEAL | 4931494787товар | 1 | 4058546473594 | |
| 28 | 0032 | Шестерня кейсGEAR CASE | 4931494788товар | 1 | 4058546473600 | |
| 29 | 0033 | ВинтSCREW | 4931436390товар | 6 | 4002395249589 | |
| 30 | 0034 | Двигатель в сбореMOTOR ASSEMBLY | 4931494789товар | 1 | 4058546473617 | |
| 31 | 0037 | КорпусHOUSING | 4931494790товар | 1 | 4058546473624 | |
| 32 | 0038 | В сборе комплектASSEMBLY SET | 4931494791товар | 1 | 4058546473631 | |
| 33 | 0039 | Cross bracketCROSS BRACKET | 4931494792товар | 1 | 4058546473648 | |
| 34 | 0040 | Пружина пластинаSPRING PLATE | 4931479612товар | 1 | 4058546393755 | |
| 35 | 0041 | ЭлектронныйELECTRONIC | 4931479825товар | 1 | 4058546395889 | |
| 36 | 0042 | Комплект рукояткиHANDLE SET | 4931494793товар | 1 | 4058546473655 | |
| 37 | 0046 | Шильдик / табличка данныхRATING PLATE | 4931494794товар | 1 | 4058546473662 | |
| 38 | 0047 | РоторROTOR | 4931494795товар | 1 | 4058546473679 | |
| 39 | 0048 | Cross bracketCROSS BRACKET | 4931494796товар | 1 | 4058546473686 | |
| 40 | 0049 | Cross bracketCROSS BRACKET | 4931494797товар | 1 | 4058546473693 | |
| 41 | 0060 | Уплотнительное кольцоO-RING | 4931436413товар | 1 | 4002395251612 | |
| 42 | 0061 | КрышкаCOVER | 4931479660товар | 1 | 4058546394233 | |
| 43 | 0062 | ВинтSCREW | 4931465385товар | 2 | 4058546234850 | |
| 44 | 0063 | Depth gaugeDEPTH GAUGE | 4931479598товар | 1 | 4058546393618 | |
| 45 | 0064 | РукояткаHANDLE | 4931494798товар | 1 | 4058546473709 | |
| 46 | 0065 | Уплотнительное кольцоO-RING | 4931494799товар | 1 | 4058546473716 | |
| 47 | 0066 | Наковальня / приводной валANVIL | 4931479839товар | 1 | 4058546396022 | |
| 48 | 0700 | КейсCARRYING CASE | 4931494800товар | 1 | 4058546473723 | |
| 49 | 1200 | Maintenance комплектMAINTENANCE SET | 4931494801товар | 1 | 4058546473730 | |
| 50 | 1300 | Шестерня greaseGEAR GREASE | 4931443288товар | 1 | 4002395255627 |
