Перфоратор Milwaukee M18FHACO745-0C — взрыв-схема
Сервисная страница: Перфоратор Milwaukee M18FHACO745-0C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FHACO745-0CАртикул инструмента: 4933493445Код схемы: 400050951565 позицийКатегория: Перфораторы и отбойные молотки

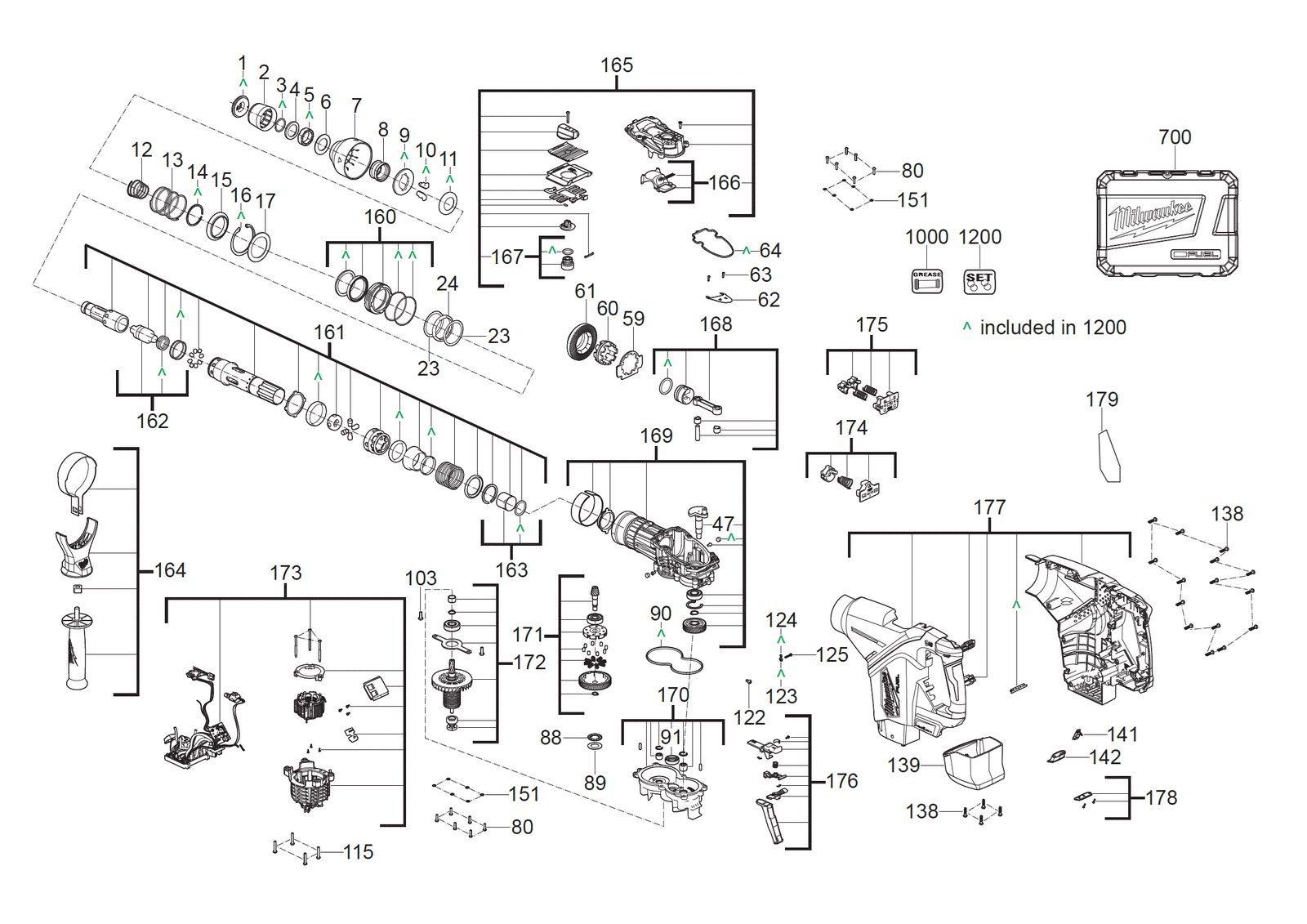

Схема инструмента
Таблица деталей — 65 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | КрышкаCOVER | 4931511027товар | 1 | 4058546636890 | |
| 2 | 0002 | КолпачокCAP | 4931435133товар | 1 | 4002395858576 | |
| 3 | 0003 | Snap кольцоSNAP RING | 4931511028товар | 1 | 4058546636906 | |
| 4 | 0004 | ШайбаWASHER | 4931511029товар | 1 | 4058546636913 | |
| 5 | 0005 | КольцоRING | 4931511030товар | 1 | 4058546636920 | |
| 6 | 0006 | ШайбаWASHER | 4931435137товар | 1 | 4002395859214 | |
| 7 | 0007 | Sliding патрон collarSLIDING CHUCK COLLAR | 4931511031товар | 1 | 4058546636937 | |
| 8 | 0008 | ВтулкаSLEEVE | 4931506091товар | 1 | 4058546554057 | |
| 9 | 0009 | Retaining пластинаRETAINING PLATE | 4931511032товар | 1 | 4058546636944 | |
| 10 | 0010 | LatchLATCH | 4931511033товар | 2 | 4058546636951 | |
| 11 | 0011 | Retaining пластинаRETAINING PLATE | 4931511034товар | 1 | 4058546636968 | |
| 12 | 0012 | ПружинаSPRING | 4931506095товар | 1 | 4058546554095 | |
| 13 | 0013 | ПружинаSPRING | 4931511035товар | 1 | 4058546636975 | |
| 14 | 0014 | Snap кольцоSNAP RING | 4931511036товар | 1 | 4058546636982 | |
| 15 | 0015 | КолпачокCAP | 4931511037товар | 1 | 4058546636999 | |
| 16 | 0016 | Snap кольцоSNAP RING | 4931511038товар | 1 | 4058546637002 | |
| 17 | 0017 | УплотнениеSEAL | 4931511039товар | 1 | 4058546637019 | |
| 18 | 0023 | ШайбаWASHER | 4931511040товар | 2 | 4058546637026 | |
| 19 | 0024 | КольцоRING | 4931511041товар | 1 | 4058546637033 | |
| 20 | 0047 | Crank в сбореCRANK ASSEMBLY | 4931511042товар | 1 | 4058546637040 | |
| 21 | 0059 | Фиксирующий пластинаLOCKING PLATE | 4931511043товар | 1 | 4058546637057 | |
| 22 | 0060 | Комплект collarSET COLLAR | 4931511044товар | 1 | 4058546637064 | |
| 23 | 0061 | Коническая шестерняBEVEL GEAR | 4931511045товар | 1 | 4058546637071 | |
| 24 | 0062 | ПластинаPLATE | 4931511046товар | 1 | 4058546637088 | |
| 25 | 0063 | ВинтSCREW | 4931435150товар | 2 | 4002395859948 | |
| 26 | 0064 | ПрокладкаGASKET | 4931511047товар | 1 | 4058546637095 | |
| 27 | 0080 | ВинтSCREW | 4931496229товар | 12 | 4058546533663 | |
| 28 | 0088 | Игольчатый подшипникNEEDLE BEARING | 4931436408товар | 1 | 4002395250967 | |
| 29 | 0089 | ШайбаWASHER | 4931506112товар | 1 | 4058546554262 | |
| 30 | 0090 | ПрокладкаGASKET | 4931511048товар | 1 | 4058546637101 | |
| 31 | 0091 | УплотнениеSEAL | 4931511049товар | 1 | 4058546637118 | |
| 32 | 0103 | ВинтSCREW | 4931466678товар | 2 | 4058546278953 | |
| 33 | 0115 | ВинтSCREW | 4931480330товар | 4 | 4058546423452 | |
| 34 | 0122 | ВинтSCREW | 4931435162товар | 1 | 4002395860760 | |
| 35 | 0123 | ШайбаWASHER | 4931511050товар | 1 | 4058546637125 | |
| 36 | 0124 | Уплотнительное кольцоO-RING | 4931480707товар | 1 | 4058546427221 | |
| 37 | 0125 | ВинтSCREW | 4931453797товар | 1 | 4002395141043 | |
| 38 | 0138 | ВинтSCREW | 4931466659товар | 19 | 4058546278762 | |
| 39 | 0139 | КолпачокCAP | 4931511051товар | 1 | 4058546637132 | |
| 40 | 0141 | ЭлектронныйELECTRONIC | 4931511052товар | 1 | 4058546637149 | |
| 41 | 0142 | КронштейнBRACKET | 4931511053товар | 1 | 4058546637156 | |
| 42 | 0151 | ШайбаWASHER | 4931511054товар | 12 | 4058546637163 | |
| 43 | 0160 | BushingBUSHING | 4931511055товар | 1 | 4058546637170 | |
| 44 | 0161 | ШпиндельSPINDLE | 4931511056товар | 1 | 4058546637187 | |
| 45 | 0162 | Snap dieSNAP DIE | 4931511057товар | 1 | 4058546637194 | |
| 46 | 0163 | StrikerSTRIKER | 4931511058товар | 1 | 4058546637200 | |
| 47 | 0164 | РукояткаHANDLE | 4931511059товар | 1 | 4058546637217 | |
| 48 | 0165 | Крышка редуктораGEAR BOX COVER | 4931511060товар | 1 | 4058546637224 | |
| 49 | 0166 | Cross bracketCROSS BRACKET | 4931511061товар | 1 | 4058546637231 | |
| 50 | 0167 | Ручка-регуляторKNOB | 4931511062товар | 1 | 4058546637248 | |
| 51 | 0168 | PistonPISTON | 4931511063товар | 1 | 4058546637255 | |
| 52 | 0169 | Шестерня кейсGEAR CASE | 4931511064товар | 1 | 4058546637262 | |
| 53 | 0170 | Шестерня кейсGEAR CASE | 4931511065товар | 1 | 4058546637279 | |
| 54 | 0171 | ClutchCLUTCH | 4931511066товар | 1 | 4058546637286 | |
| 55 | 0172 | РоторROTOR | 4931511067товар | 1 | 4058546637293 | |
| 56 | 0173 | ЭлектронныйELECTRONIC | 4931511068товар | 1 | 4058546637309 | |
| 57 | 0174 | Holding bracketHOLDING BRACKET | 4931511069товар | 1 | 4058546637316 | |
| 58 | 0175 | КронштейнBRACKET | 4931511070товар | 1 | 4058546637323 | |
| 59 | 0176 | Замок / фиксаторLOCK | 4931511071товар | 1 | 4058546637330 | |
| 60 | 0177 | КорпусHOUSING | 4931511072товар | 1 | 4058546637347 | |
| 61 | 0178 | КрышкаCOVER | 4931511073товар | 1 | 4058546637354 | |
| 62 | 0179 | Шильдик / табличка данныхRATING PLATE | 4931509522товар | 1 | 4058546650193 | |
| 63 | 0700 | КейсCARRYING CASE | 4931511074товар | 1 | 4058546637361 | |
| 64 | 1000 | GreaseGREASE | 4931455865товар | 2 | 4002395245925 | |
| 65 | 1200 | Maintenance комплектMAINTENANCE SET | 4931511075товар | 1 | 4058546637378 |
