Перфоратор Milwaukee M18FHAC16-0 — взрыв-схема
Сервисная страница: Перфоратор Milwaukee M18FHAC16-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FHAC16-0Артикул инструмента: 4933498582Код схемы: 400050392023 позицииКатегория: Перфораторы и отбойные молотки

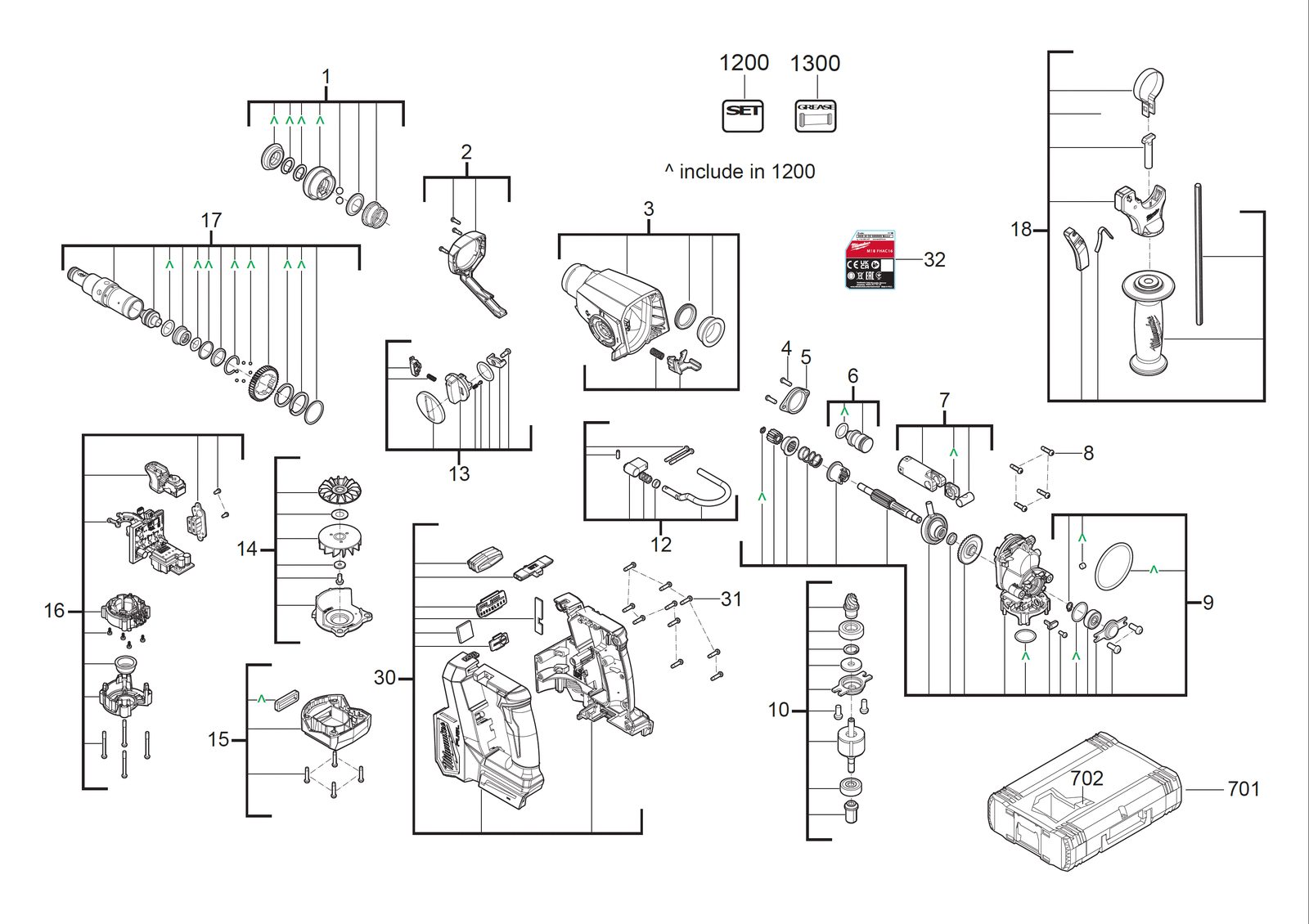

Схема инструмента
Таблица деталей — 23 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Quick action патронQUICK ACTION CHUCK | 4931507812товар | 1 | 4058546603236 | |
| 2 | 0002 | Indicator фонарьINDICATOR LIGHT | 4931507813товар | 1 | 4058546603243 | |
| 3 | 0003 | КорпусHOUSING | 4931507814товар | 1 | 4058546603250 | |
| 4 | 0004 | ВинтSCREW | 4931465883товар | 2 | 4058546239831 | |
| 5 | 0005 | BushingBUSHING | 4931506995товар | 1 | 4058546595067 | |
| 6 | 0006 | StrikerSTRIKER | 4931507815товар | 1 | 4058546603267 | |
| 7 | 0007 | PistonPISTON | 4931507816товар | 1 | 4058546603274 | |
| 8 | 0008 | ВинтSCREW | 4931496890товар | 4 | 4058546540272 | |
| 9 | 0009 | Wobble driveWOBBLE DRIVE | 4931507817товар | 1 | 4058546603281 | |
| 10 | 0010 | РоторROTOR | 4931507818товар | 1 | 4058546603298 | |
| 11 | 0012 | КрюкHOOK | 4931507819товар | 1 | 4058546603304 | |
| 12 | 0013 | Turning knobTURNING KNOB | 4931507820товар | 1 | 4058546603311 | |
| 13 | 0014 | ВентиляторFAN | 4931507821товар | 1 | 4058546603328 | |
| 14 | 0015 | Защитный колпачокPROTECTIVE CAP | 4931507822товар | 1 | 4058546603335 | |
| 15 | 0016 | ЭлектронныйELECTRONIC | 4931507823товар | 1 | 4058546603342 | |
| 16 | 0017 | ШпиндельSPINDLE | 4931507824товар | 1 | 4058546603359 | |
| 17 | 0018 | РукояткаHANDLE | 4931507825товар | 1 | 4058546603366 | |
| 18 | 0030 | КорпусHOUSING | 4931507826товар | 1 | 4058546603373 | |
| 19 | 0031 | ВинтSCREW | 660570005товар | 10 | 4002395827329 | |
| 20 | 0032 | Шильдик / табличка данныхRATING PLATE | 4931507827товар | 1 | 4058546603380 | |
| 21 | 0702 | ВставкаINSERT | 4931507828товар | 1 | 4058546603397 | |
| 22 | 1200 | Maintenance комплектMAINTENANCE SET | 4931507829товар | 1 | 4058546603403 | |
| 23 | 1300 | Шестерня greaseGEAR GREASE | 4931443288товар | 1 | 4002395255627 |
