Перфоратор Milwaukee M18FH-0X — взрыв-схема
Сервисная страница: Перфоратор Milwaukee M18FH-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FH-0XАртикул инструмента: 4933478500Код схемы: 400049169349 позицийКатегория: Перфораторы и отбойные молотки

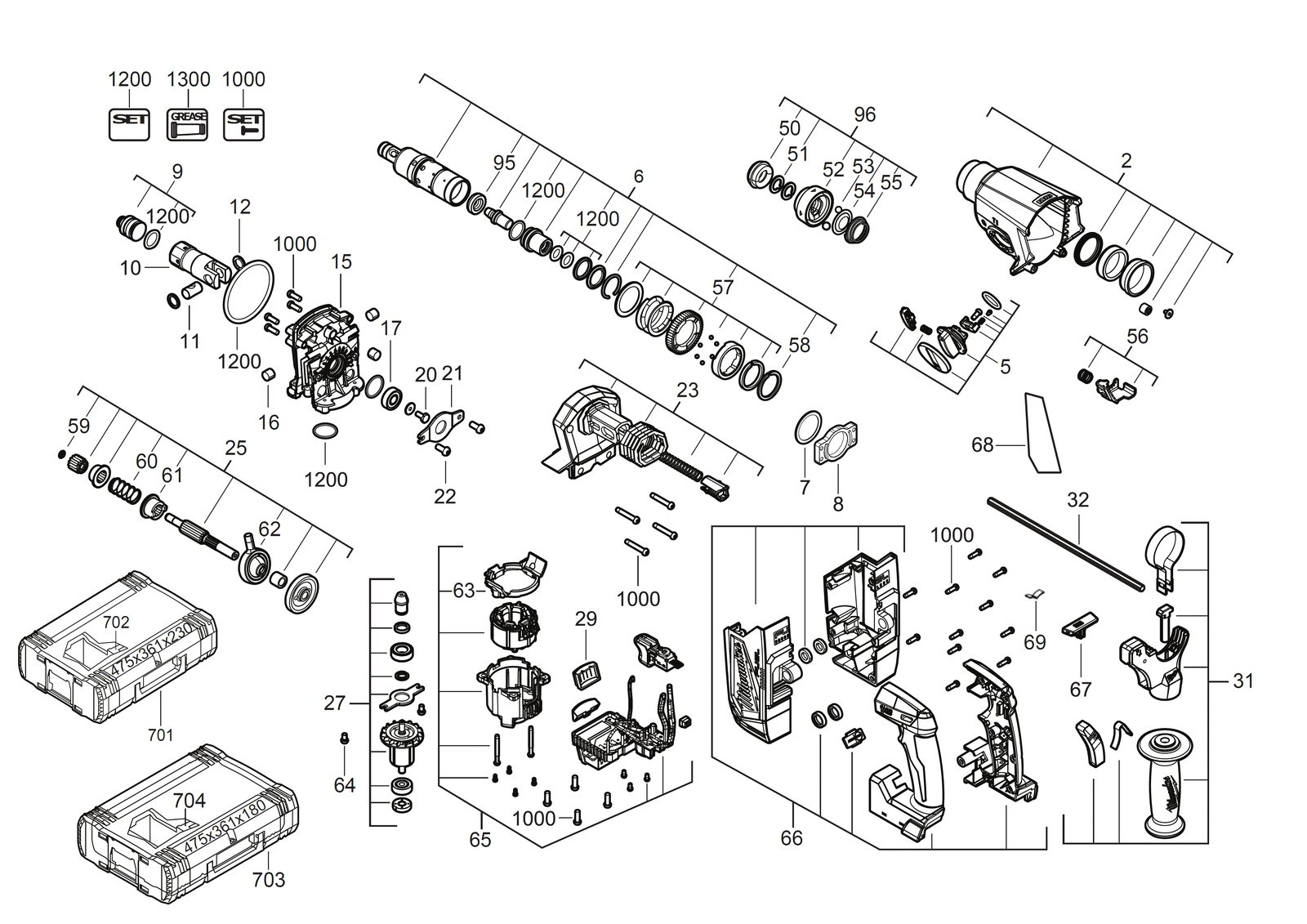

Схема инструмента
Таблица деталей — 49 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | Шестерня headGEAR HEAD | 4931479580товар | 1 | 4058546393434 | |
| 2 | 0005 | Turning knobTURNING KNOB | 4931479581товар | 1 | 4058546393441 | |
| 3 | 0006 | Шпиндель sleeveSPINDLE SLEEVE | 4931479582товар | 1 | 4058546393458 | |
| 4 | 0007 | ШайбаWASHER | 4931479583товар | 1 | 4058546393465 | |
| 5 | 0008 | Подшипник bracketBEARING BRACKET | 4931479584товар | 1 | 4058546393472 | |
| 6 | 0009 | StrikerSTRIKER | 4931479585товар | 1 | 4058546393489 | |
| 7 | 0010 | PistonPISTON | 4931479586товар | 1 | 4058546393496 | |
| 8 | 0011 | Crank штифтCRANK PIN | 4931479587товар | 1 | 4058546393502 | |
| 9 | 0012 | ШайбаWASHER | 4931479588товар | 2 | 4058546393519 | |
| 10 | 0015 | Шестерня кейсGEAR CASE | 4931479589товар | 1 | 4058546393526 | |
| 11 | 0016 | FeltFELT | 4931436536товар | 3 | 4002395251254 | |
| 12 | 0017 | Шариковый подшипникBALL BEARING | 4931479590товар | 1 | 4058546393533 | |
| 13 | 0020 | ВинтSCREW | 4931479591товар | 1 | 4058546393540 | |
| 14 | 0021 | RetainerRETAINER | 4931479592товар | 1 | 4058546393557 | |
| 15 | 0022 | ВинтSCREW | 4931466678товар | 2 | 4058546278953 | |
| 16 | 0023 | КрышкаCOVER | 4931479593товар | 1 | 4058546393564 | |
| 17 | 0025 | Wobble driveWOBBLE DRIVE | 4931494322товар | 1 | 4058546468941 | |
| 18 | 0027 | РоторROTOR | 4931494323товар | 1 | 4058546468958 | |
| 19 | 0029 | КрышкаCOVER | 4931479596товар | 1 | 4058546393595 | |
| 20 | 0031 | Дополнительная рукояткаAUXILIARY HANDLE | 4931479597товар | 1 | 4058546393601 | |
| 21 | 0032 | Depth gaugeDEPTH GAUGE | 4931479598товар | 1 | 4058546393618 | |
| 22 | 0050 | Резиновый колпачокRUBBER CAP | 561993001товар | 1 | 4002395854936 | |
| 23 | 0051 | КольцоRING | 4931436764товар | 2 | 4002395179831 | |
| 24 | 0052 | ВтулкаSLEEVE | 4931479599товар | 1 | 4058546393625 | |
| 25 | 0053 | ШарикBALL | 4931453606товар | 2 | 4002395143832 | |
| 26 | 0054 | ПластинаPLATE | 4931436765товар | 1 | 4002395179824 | |
| 27 | 0055 | ПружинаSPRING | 4931453607товар | 1 | 4002395143849 | |
| 28 | 0056 | Фиксирующий пластинаLOCKING PLATE | 4931479600товар | 1 | 4058546393632 | |
| 29 | 0057 | Drive шестерняDRIVE GEAR | 4931479601товар | 1 | 4058546393649 | |
| 30 | 0058 | Snap кольцоSNAP RING | 4931479602товар | 1 | 4058546393656 | |
| 31 | 0059 | ШайбаWASHER | 633525001товар | 1 | 4002395854141 | |
| 32 | 0060 | ПружинаSPRING | 4931479603товар | 1 | 4058546393663 | |
| 33 | 0061 | ВтулкаSLEEVE | 4931479604товар | 1 | 4058546393670 | |
| 34 | 0062 | Axle wobbleAXLE WOBBLE | 4931479605товар | 1 | 4058546393687 | |
| 35 | 0063 | Clamping pieceCLAMPING PIECE | 4931479606товар | 1 | 4058546393694 | |
| 36 | 0064 | ВинтSCREW | 4931479607товар | 2 | 4058546393700 | |
| 37 | 0065 | ЭлектронныйELECTRONIC | 4931479608товар | 1 | 4058546393717 | |
| 38 | 0066 | КорпусHOUSING | 4931479609товар | 1 | 4058546393724 | |
| 39 | 0067 | SliderSLIDER | 4931479610товар | 1 | 4058546393731 | |
| 40 | 0068 | Шильдик / табличка данныхRATING PLATE | 4931494324товар | 1 | 4058546468965 | |
| 41 | 0069 | Пружина пластинаSPRING PLATE | 4931479612товар | 1 | 4058546393755 | |
| 42 | 0095 | Stop шайбаSTOP WASHER | 4931479613товар | 1 | 4058546393762 | |
| 43 | 0096 | ПатронCHUCK | 4931479614товар | 1 | 4058546393779 | |
| 44 | 0702 | ВставкаINSERT | 4931479615товар | 1 | 4058546393786 | |
| 45 | 0704 | ВставкаINSERT | 4931507267товар | 1 | 4058546597788 | |
| 46 | 1000 | ВинтSCREW | 4931479616товар | 1 | 4058546393793 | |
| 47 | 1200 | Уплотнительное кольцоO-RING | 4931479617товар | 1 | 4058546393809 | |
| 48 | 1300 | Шестерня greaseGEAR GREASE | 4931443288товар | 1 | 4002395255627 | |
| 49 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 |
