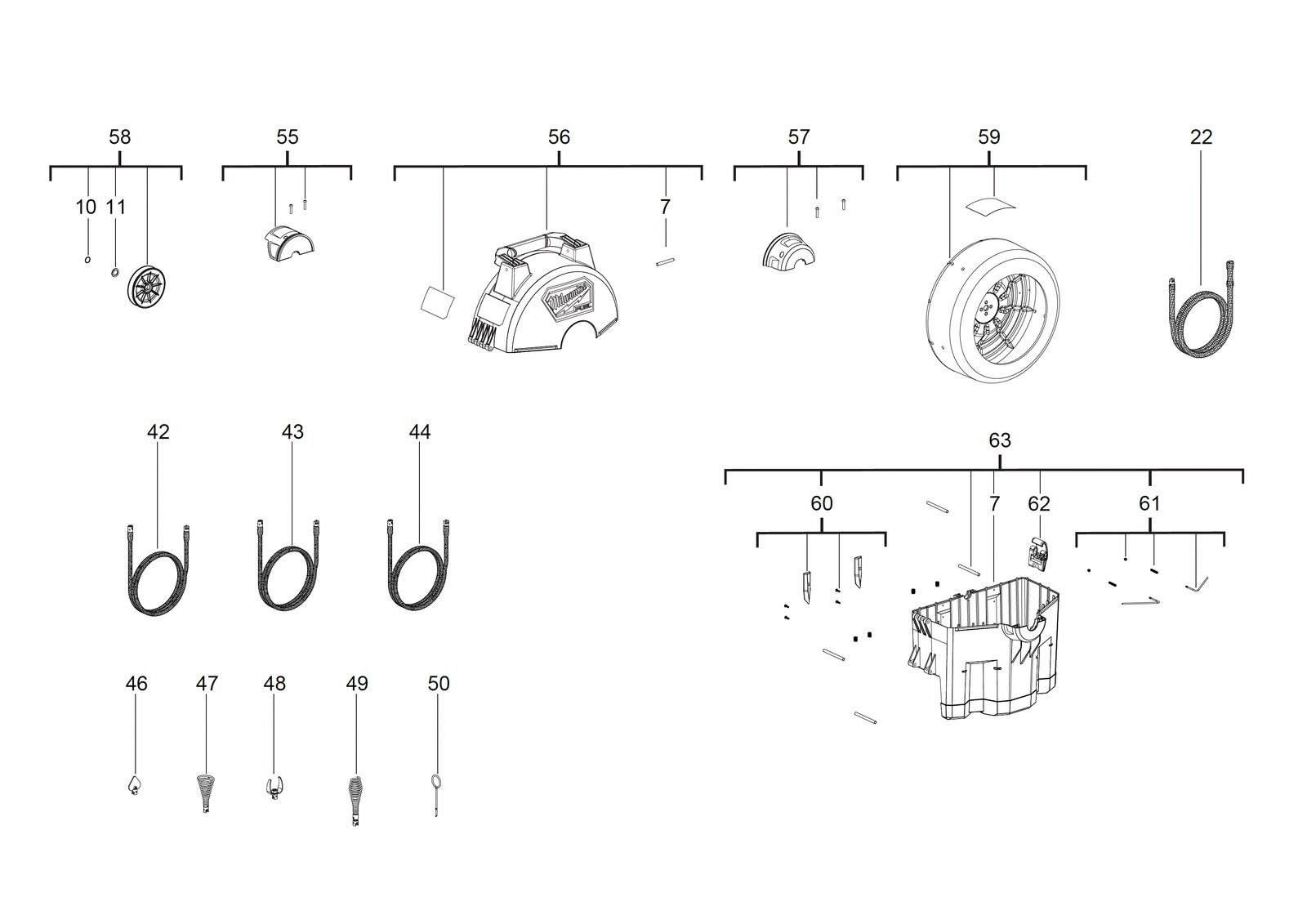

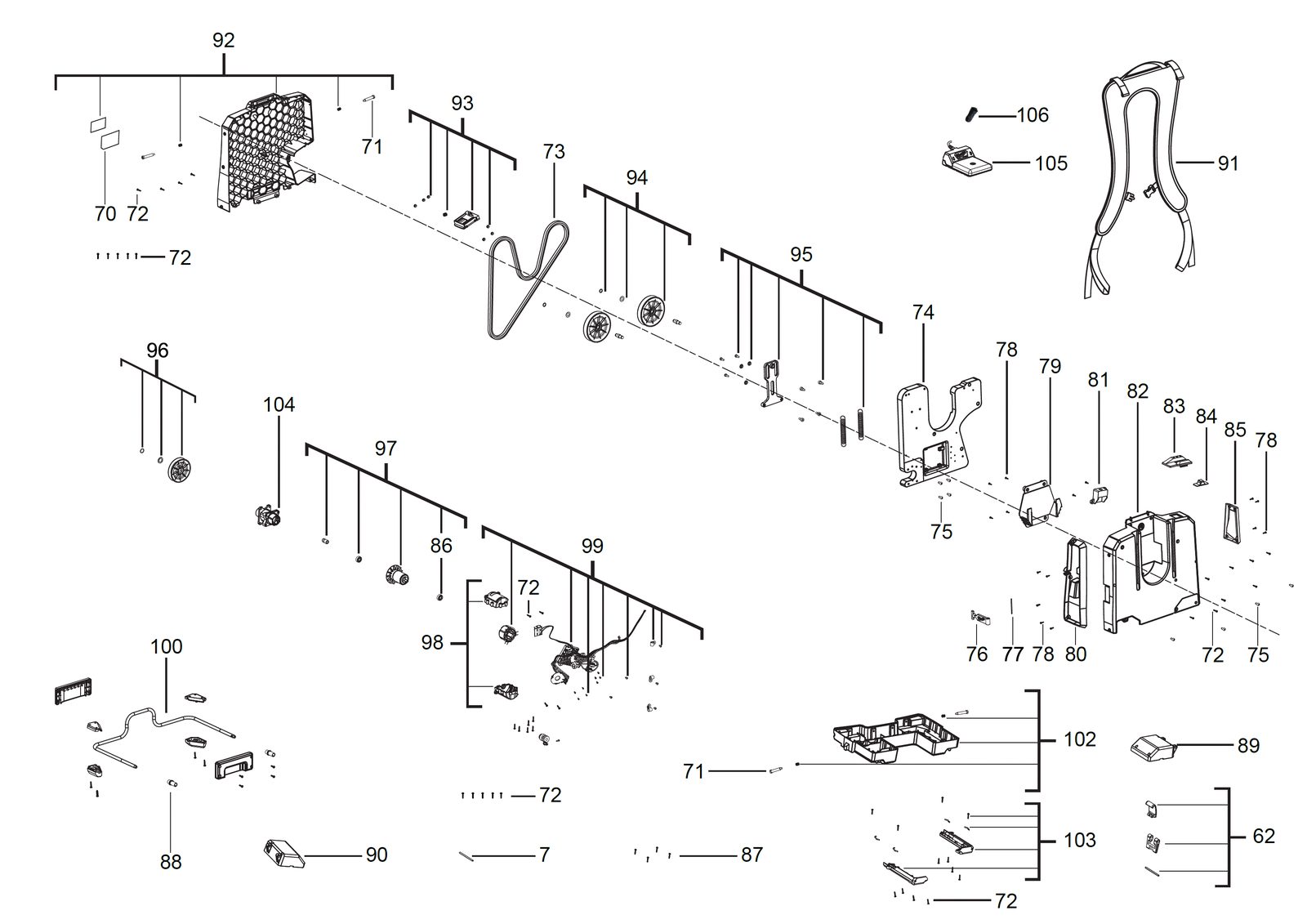

Прочистная машина Milwaukee M18FFSDC10-0 — взрыв-схема
Сервисная страница: Прочистная машина Milwaukee M18FFSDC10-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FFSDC10-0Артикул инструмента: 4933459707Код схемы: 400046093657 позицийКатегория: Сантехнический и прочистной инструмент
Таблица деталей — 57 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0007 | ШтифтPIN | 4931465451товар | 5 | 4058546235512 | |
| 2 | 0010 | Retaining кольцоRETAINING RING | 4931465452товар | 1 | 4058546235529 | |
| 3 | 0011 | ШайбаWASHER | 4931465453товар | 1 | 4058546235536 | |
| 4 | 0022 | КабельCABLE | 4931465454товар | 1 | 4058546235543 | |
| 5 | 0042 | 10mm x 15.2m внутренний core coupling end10mm x 15.2m Inner Core Coupling End | 48532773товар | 1 | — | |
| 6 | 0043 | 13mm x 15.2m внутренний core coupling end13mm x 15.2m Inner Core Coupling End | 48532774товар | 1 | — | |
| 7 | 0044 | 16mm x 15.2 open wind coupling end16mm x 15.2 Open Wind Coupling End | 48532775товар | 1 | — | |
| 8 | 0046 | Medium spade bit for 10 13 16mm cablesMedium Spade Bit for 10 13 16mm Cables | 48532788товар | 1 | — | |
| 9 | 0047 | Medium funnel auger 10 13 16mm cablesMedium Funnel Auger 10 13 16mm Cables | 48532786товар | 1 | — | |
| 10 | 0048 | Medium c cutter for 10 13 16mm cablesMedium C Cutter for 10 13 16mm Cables | 48532789товар | 1 | — | |
| 11 | 0049 | Medium drop head for 10 13 16mm cablesMedium Drop Head for 10 13 16mm Cables | 48532787товар | 1 | — | |
| 12 | 0050 | ToolTOOL | 4931465455товар | 1 | 4058546235550 | |
| 13 | 0055 | Подшипник корпусBEARING HOUSING | 4931465456товар | 1 | 4058546235567 | |
| 14 | 0056 | Корпус крышкаHOUSING COVER | 4931465457товар | 1 | 4058546235574 | |
| 15 | 0057 | Подшипник корпусBEARING HOUSING | 4931465458товар | 1 | 4058546235581 | |
| 16 | 0058 | Feeder rollerFEEDER ROLLER | 4931465459товар | 1 | 4058546235598 | |
| 17 | 0059 | Moulded partMOULDED PART | 4931465460товар | 1 | — | |
| 18 | 0060 | Guide pieceGUIDE PIECE | 4931465461товар | 1 | 4058546235611 | |
| 19 | 0061 | ШтокROD | 4931465462товар | 2 | 4058546235628 | |
| 20 | 0062 | LatchLATCH | 4931465463товар | 3 | 4058546235635 | |
| 21 | 0063 | Корпус bottomHOUSING BOTTOM | 4931465464товар | 1 | 4058546235642 | |
| 22 | 0070 | Шильдик / табличка данныхRATING PLATE | 4931465465товар | 1 | 4058546235659 | |
| 23 | 0071 | ВинтSCREW | 4931465466товар | 4 | 4058546235666 | |
| 24 | 0072 | ВинтSCREW | 4931454853товар | 43 | 4058546020279 | |
| 25 | 0073 | РеменьBELT | 4931465467товар | 1 | 4058546235673 | |
| 26 | 0074 | ПластинаPLATE | 4931465468товар | 1 | 4058546235680 | |
| 27 | 0075 | ВинтSCREW | 4931436390товар | 8 | 4002395249589 | |
| 28 | 0076 | StrapSTRAP | 4931465469товар | 1 | 4058546235697 | |
| 29 | 0077 | ШтифтPIN | 4931465470товар | 1 | 4058546235703 | |
| 30 | 0078 | ВинтSCREW | 4931465471товар | 15 | 4058546235710 | |
| 31 | 0079 | Belt кожухBELT GUARD | 4931465472товар | 1 | 4058546235727 | |
| 32 | 0080 | RetainerRETAINER | 4931465473товар | 1 | 4058546235734 | |
| 33 | 0081 | Выключатель mountingSWITCH MOUNTING | 4931465474товар | 1 | 4058546235741 | |
| 34 | 0082 | КорпусHOUSING | 4931465475товар | 1 | 4058546235758 | |
| 35 | 0083 | Выключатель boardSWITCH BOARD | 4931465476товар | 1 | 4058546235765 | |
| 36 | 0084 | Sliding выключательSLIDING SWITCH | 4931465477товар | 1 | 4058546235772 | |
| 37 | 0085 | НаклейкаLABEL | 4931465478товар | 1 | 4058546235789 | |
| 38 | 0086 | Шариковый подшипникBALL BEARING | 4931436014товар | 1 | 4002395875399 | |
| 39 | 0087 | ВинтSCREW | 4931465479товар | 8 | 4058546235796 | |
| 40 | 0088 | BushingBUSHING | 4931465480товар | 2 | 4058546235802 | |
| 41 | 0089 | ДержательHOLDER | 4931465481товар | 1 | 4058546235819 | |
| 42 | 0090 | ДержательHOLDER | 4931465482товар | 1 | 4058546235826 | |
| 43 | 0091 | StrapSTRAP | 4931465483товар | 1 | 4058546235833 | |
| 44 | 0092 | КорпусHOUSING | 4931465484товар | 1 | 4058546235840 | |
| 45 | 0093 | Terminal stripTERMINAL STRIP | 4931465485товар | 1 | 4058546235857 | |
| 46 | 0094 | Feeder rollerFEEDER ROLLER | 4931465486товар | 2 | 4058546235864 | |
| 47 | 0095 | Tensioning deviceTENSIONING DEVICE | 4931465487товар | 1 | 4058546235871 | |
| 48 | 0096 | Feeder rollerFEEDER ROLLER | 4931465488товар | 1 | 4058546235888 | |
| 49 | 0097 | Двигатель в сбореMOTOR ASSEMBLY | 4931465489товар | 1 | 4058546235895 | |
| 50 | 0098 | Корпус двигателяMOTOR HOUSING | 4931465490товар | 1 | 4058546235901 | |
| 51 | 0099 | ЭлектронныйELECTRONIC | 4931465491товар | 1 | 4058546235918 | |
| 52 | 0100 | Basic socketBASIC SOCKET | 4931465492товар | 1 | 4058546235925 | |
| 53 | 0102 | Корпус bottomHOUSING BOTTOM | 4931465493товар | 1 | 4058546235932 | |
| 54 | 0103 | SliderSLIDER | 4931465494товар | 1 | 4058546235949 | |
| 55 | 0104 | Шестерня кейсGEAR CASE | 4931465495товар | 1 | 4058546235956 | |
| 56 | 0105 | Foot pedalFOOT PEDAL | 4931465496товар | 1 | 4058546235963 | |
| 57 | 0106 | PlugPLUG | 4931466591товар | 1 | 4058546278083 |
