Гвоздезабиватель или степлер Milwaukee M18FFN-0X — взрыв-схема
Сервисная страница: Гвоздезабиватель или степлер Milwaukee M18FFN-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FFN-0XАртикул инструмента: 4933471406Код схемы: 40004741169 позицийКатегория: Гвоздезабиватели и степлеры

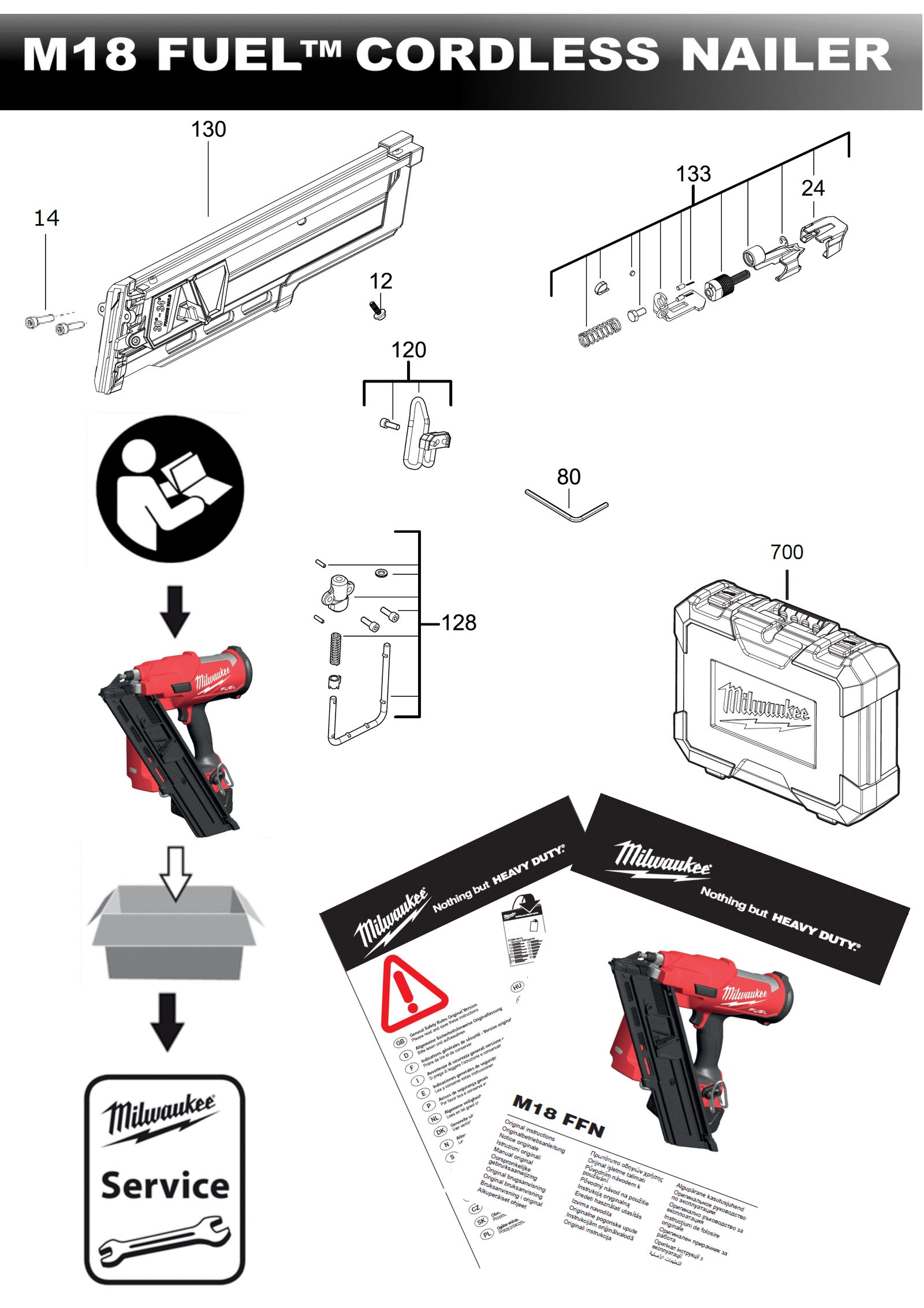

Схема инструмента
Таблица деталей — 9 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0012 | ВинтSCREW | 4931473076товар | 4 | 4058546333782 | |
| 2 | 0014 | ВинтSCREW | 4931453966товар | 2 | 4002395282531 | |
| 3 | 0024 | КронштейнBRACKET | 4931473078товар | 1 | 4058546333805 | |
| 4 | 0080 | Allen keyALLEN KEY | 4931473084товар | 1 | 4058546333867 | |
| 5 | 0120 | КрюкHOOK | 4931473087товар | 1 | 4058546333898 | |
| 6 | 0128 | КрюкHOOK | 4931473095товар | 1 | 4058546333973 | |
| 7 | 0130 | MagazineMAGAZINE | 4931473097товар | 1 | 4058546333997 | |
| 8 | 0133 | Adjustable segmentADJUSTABLE SEGMENT | 4931473100товар | 1 | 4058546334024 | |
| 9 | 0700 | КейсCARRYING CASE | 4931473104товар | 1 | 4058546334062 |
