Шлифовальная машина Milwaukee M18FDGROVB-502X — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee M18FDGROVB-502X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FDGROVB-502XАртикул инструмента: 4933480956Код схемы: 400049182025 позицийКатегория: Шлифовальные и полировальные машины

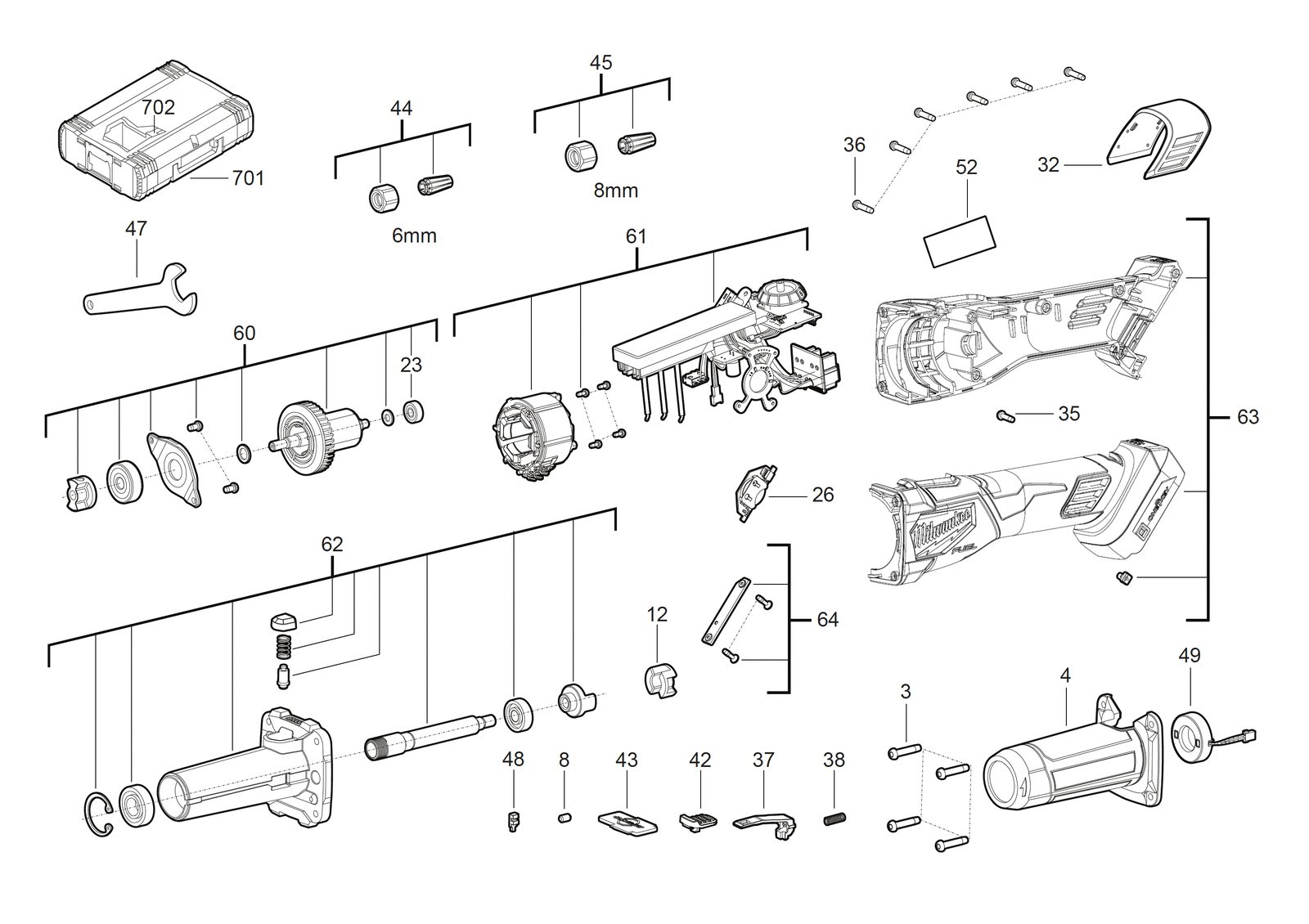

Схема инструмента
Таблица деталей — 25 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | ВинтSCREW | 660024024товар | 4 | — | |
| 2 | 0004 | КорпусHOUSING | 4931494826товар | 1 | 4058546473983 | |
| 3 | 0008 | PlugPLUG | 550339001товар | 1 | 4002395760527 | |
| 4 | 0012 | Coupling sleeveCOUPLING SLEEVE | 4931461253товар | 1 | 4058546034252 | |
| 5 | 0023 | Шариковый подшипникBALL BEARING | 4931479271товар | 1 | 4058546385866 | |
| 6 | 0026 | ЭлектронныйELECTRONIC | 4931494836товар | 1 | 4058546474089 | |
| 7 | 0032 | КрышкаCOVER | 4931494837товар | 1 | 4058546474096 | |
| 8 | 0035 | ВинтSCREW | 4931436686товар | 1 | 4002395258260 | |
| 9 | 0036 | ВинтSCREW | 660031017товар | 6 | 4002395825189 | |
| 10 | 0037 | Sleeve guideSLEEVE GUIDE | 4931479399товар | 1 | 4058546387143 | |
| 11 | 0038 | ПружинаSPRING | 4931479273товар | 1 | 4058546385880 | |
| 12 | 0042 | SliderSLIDER | 4931479272товар | 1 | 4058546385873 | |
| 13 | 0043 | ПластинаPLATE | 4931494828товар | 1 | 4058546474003 | |
| 14 | 0044 | ЦангаCOLLET | 4931461263товар | 1 | 4058546034351 | |
| 15 | 0045 | ЦангаCOLLET | 4931461264товар | 1 | 4058546034368 | |
| 16 | 0047 | КлючWRENCH | 4931461258товар | 1 | 4058546034306 | |
| 17 | 0048 | Резиновый пластинаRUBBER PLATE | 4931494838товар | 1 | 4058546474102 | |
| 18 | 0049 | Indicator фонарьINDICATOR LIGHT | 4931494839товар | 1 | 4058546474119 | |
| 19 | 0052 | Шильдик / табличка данныхRATING PLATE | 4931494840товар | 1 | 4058546474126 | |
| 20 | 0060 | Ротор / якорьARMATURE | 4931494830товар | 1 | 4058546474027 | |
| 21 | 0061 | ЭлектронныйELECTRONIC | 4931494841товар | 1 | 4058546474133 | |
| 22 | 0062 | КорпусHOUSING | 4931494833товар | 1 | 4058546474058 | |
| 23 | 0063 | КорпусHOUSING | 4931494842товар | 1 | 4058546474140 | |
| 24 | 0064 | КрышкаCOVER | 4931494843товар | 1 | 4058546474157 | |
| 25 | 0702 | ВставкаINSERT | 4931494835товар | 1 | 4058546474072 |
