Шлифовальная машина Milwaukee M18FDGRB-0 — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee M18FDGRB-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FDGRB-0Артикул инструмента: 4933480952Код схемы: 400049180523 позицииКатегория: Шлифовальные и полировальные машины

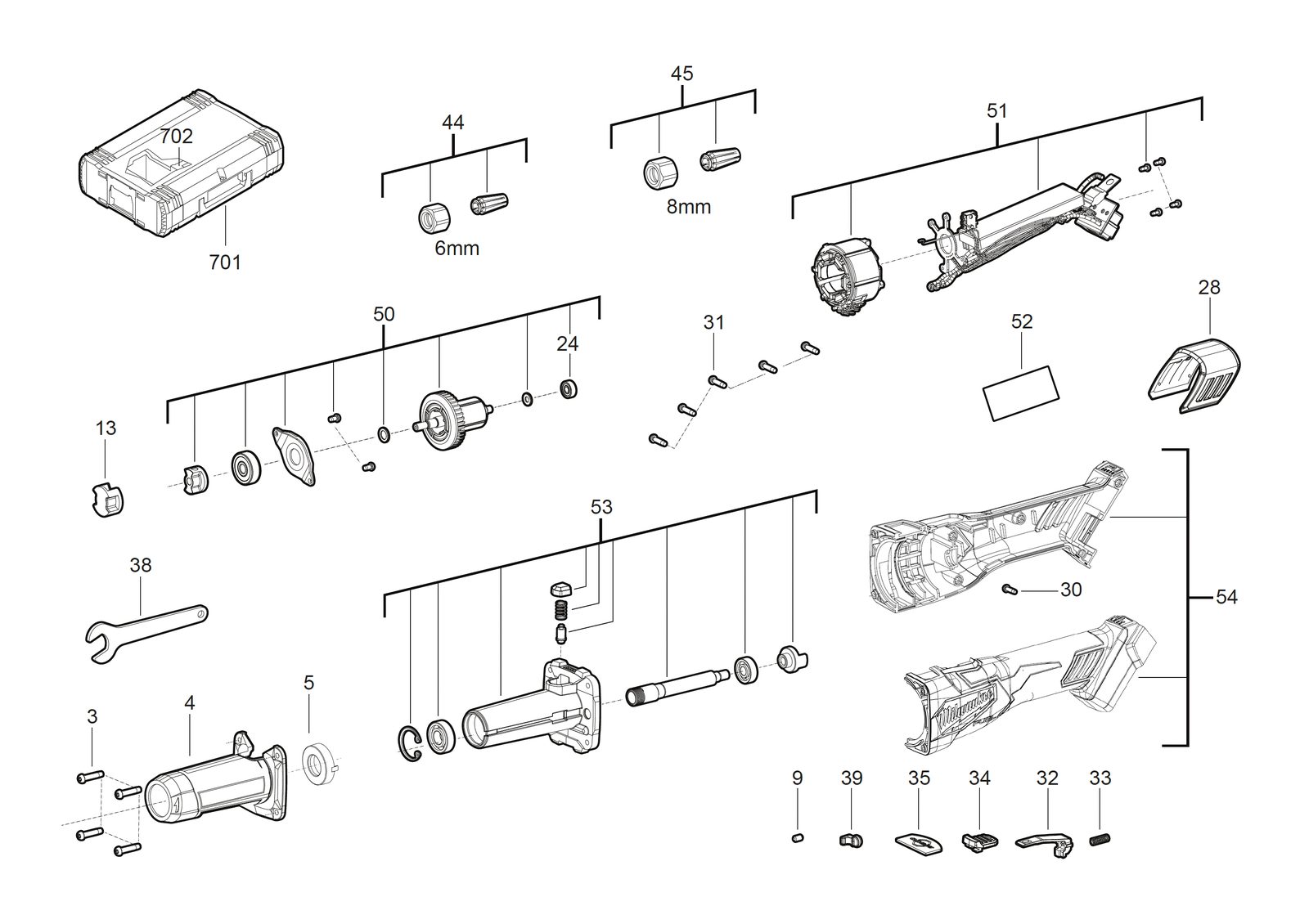

Схема инструмента
Таблица деталей — 23 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | ВинтSCREW | 660024024товар | 4 | — | |
| 2 | 0004 | КорпусHOUSING | 4931494826товар | 1 | 4058546473983 | |
| 3 | 0005 | ДержательHOLDER | 4931494827товар | 1 | 4058546473990 | |
| 4 | 0009 | PlugPLUG | 550339001товар | 1 | 4002395760527 | |
| 5 | 0013 | Coupling sleeveCOUPLING SLEEVE | 4931461253товар | 1 | 4058546034252 | |
| 6 | 0024 | Шариковый подшипникBALL BEARING | 4931479271товар | 1 | 4058546385866 | |
| 7 | 0028 | Dust колпачокDUST CAP | 4931479275товар | 1 | 4058546385903 | |
| 8 | 0030 | ВинтSCREW | 4931436686товар | 1 | 4002395258260 | |
| 9 | 0031 | ВинтSCREW | 660031017товар | 5 | 4002395825189 | |
| 10 | 0032 | Sleeve guideSLEEVE GUIDE | 4931479399товар | 1 | 4058546387143 | |
| 11 | 0033 | ПружинаSPRING | 4931479273товар | 1 | 4058546385880 | |
| 12 | 0034 | SliderSLIDER | 4931479272товар | 1 | 4058546385873 | |
| 13 | 0035 | КрышкаCOVER | 4931479398товар | 1 | 4058546387136 | |
| 14 | 0038 | КлючWRENCH | 4931461258товар | 1 | 4058546034306 | |
| 15 | 0039 | PlugPLUG | 4931494829товар | 1 | 4058546474010 | |
| 16 | 0044 | ЦангаCOLLET | 4931461263товар | 1 | 4058546034351 | |
| 17 | 0045 | ЦангаCOLLET | 4931461264товар | 1 | 4058546034368 | |
| 18 | 0050 | Ротор / якорьARMATURE | 4931494830товар | 1 | 4058546474027 | |
| 19 | 0051 | ЭлектронныйELECTRONIC | 4931494831товар | 1 | 4058546474034 | |
| 20 | 0052 | Шильдик / табличка данныхRATING PLATE | 4931494832товар | 1 | 4058546474041 | |
| 21 | 0053 | КорпусHOUSING | 4931494833товар | 1 | 4058546474058 | |
| 22 | 0054 | Комплект корпуса в сбореHOUSING SET ASSY | 4931494834товар | 1 | 4058546474065 | |
| 23 | 0702 | ВставкаINSERT | 4931494835товар | 1 | 4058546474072 |
