Шлифовальная машина Milwaukee M18FDG-0X — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee M18FDG-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FDG-0XАртикул инструмента: 4933459190Код схемы: 400045822120 позицийКатегория: Шлифовальные и полировальные машины

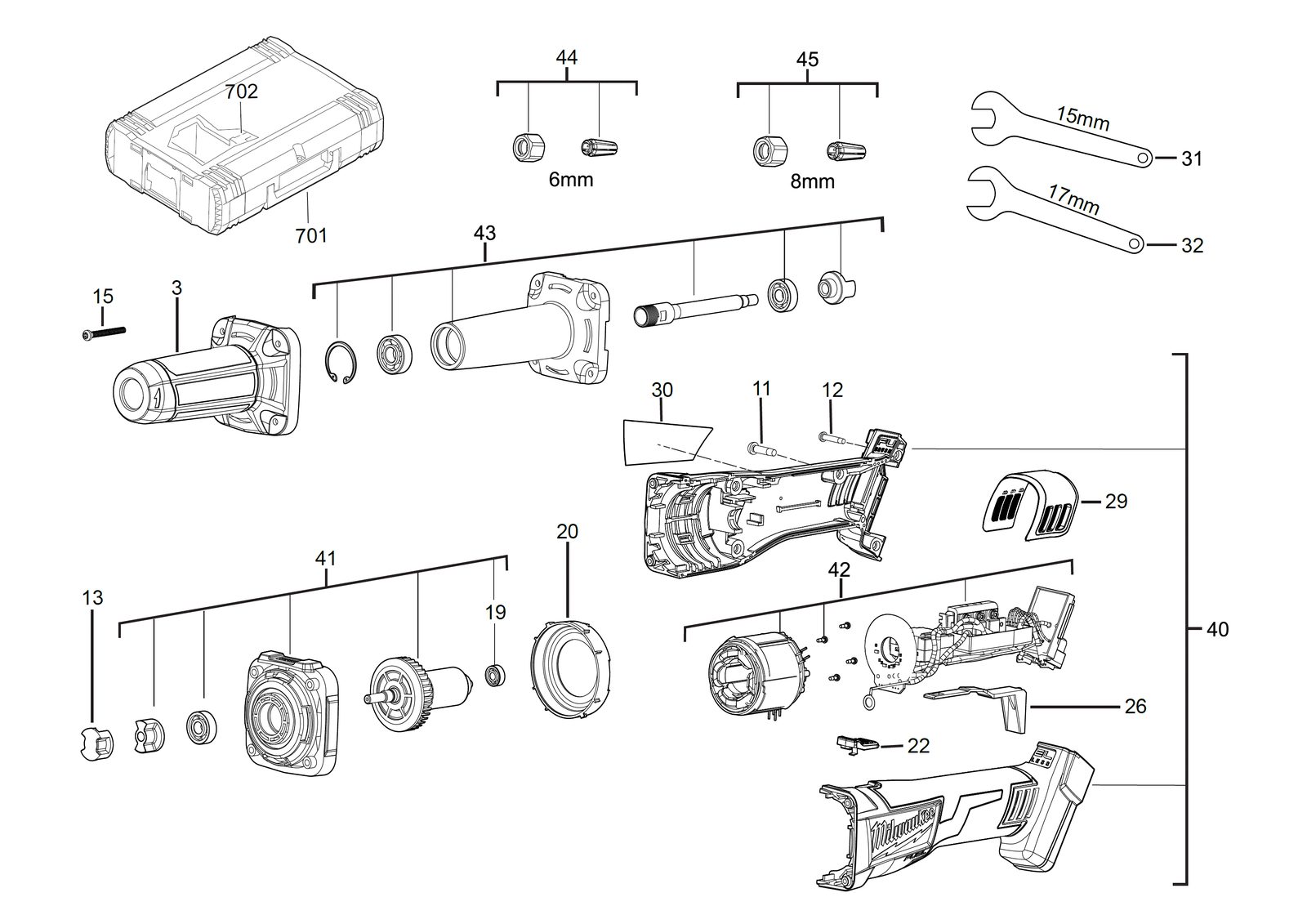

Схема инструмента
Таблица деталей — 20 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | Корпус редуктораGEAR BOX HOUSING | 4931461252товар | 1 | 4058546034245 | |
| 2 | 0011 | ВинтSCREW | 660024030товар | 4 | 4002395826957 | |
| 3 | 0012 | ВинтSCREW | 4931453227товар | 1 | 4002395153206 | |
| 4 | 0013 | Coupling sleeveCOUPLING SLEEVE | 4931461253товар | 1 | 4058546034252 | |
| 5 | 0015 | ВинтSCREW | 4931461254товар | 4 | 4058546034269 | |
| 6 | 0019 | Шариковый подшипникBALL BEARING | 4931436014товар | 1 | 4002395875399 | |
| 7 | 0020 | Воздухоотражательное кольцоAIR DEFLECTOR RING | 4931461255товар | 1 | 4058546034276 | |
| 8 | 0022 | Push buttonPUSH BUTTON | 4931436018товар | 1 | 4002395876037 | |
| 9 | 0026 | Sleeve guideSLEEVE GUIDE | 4931436017товар | 1 | 4002395876020 | |
| 10 | 0029 | Dust кожух колпачокDUST GUARD CAP | 4931436016товар | 1 | 4002395876013 | |
| 11 | 0030 | Шильдик / табличка данныхRATING PLATE | 4931461256товар | 1 | 4058546034283 | |
| 12 | 0031 | КлючWRENCH | 4931461257товар | 1 | 4058546034290 | |
| 13 | 0032 | КлючWRENCH | 4931461258товар | 1 | 4058546034306 | |
| 14 | 0040 | КорпусHOUSING | 4931461259товар | 1 | 4058546034313 | |
| 15 | 0041 | Ротор в сбореARMATURE ASSEMBLY | 4931461260товар | 1 | 4058546034320 | |
| 16 | 0042 | Elect.circuit boardELECT.CIRCUIT BOARD | 4931461261товар | 1 | — | |
| 17 | 0043 | Шпиндель комплектSPINDLE KIT | 4931461262товар | 1 | — | |
| 18 | 0044 | ЦангаCOLLET | 4931461263товар | 1 | 4058546034351 | |
| 19 | 0045 | ЦангаCOLLET | 4931461264товар | 1 | 4058546034368 | |
| 20 | 0702 | ВставкаINSERT | 4931461265товар | 1 | 4058546034375 |
