Прочистная машина Milwaukee M18FDCPF8-0C — взрыв-схема
Сервисная страница: Прочистная машина Milwaukee M18FDCPF8-0C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FDCPF8-0CАртикул инструмента: 4933459683Код схемы: 400047433227 позицийКатегория: Сантехнический и прочистной инструмент

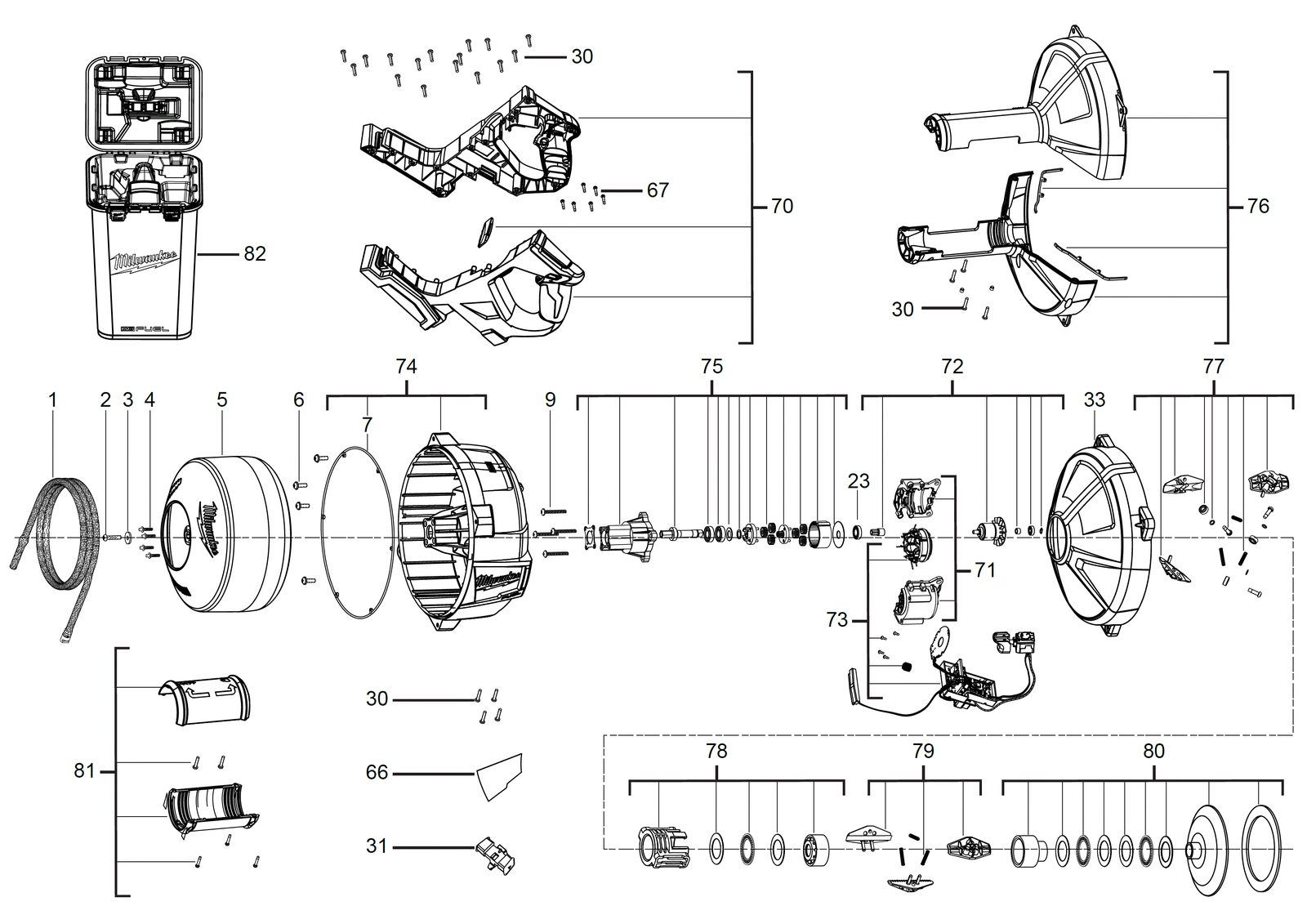

Схема инструмента
Таблица деталей — 27 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | ВинтSCREW | 4931453940товар | 1 | 4002395280483 | |
| 2 | 0003 | ШайбаWASHER | 4931453941товар | 1 | 4002395280490 | |
| 3 | 0004 | ВинтSCREW | 4931465351товар | 4 | 4058546234515 | |
| 4 | 0005 | Moulded partMOULDED PART | 4931465352товар | 1 | 4058546234522 | |
| 5 | 0006 | ВинтSCREW | 4931453939товар | 4 | 4002395280476 | |
| 6 | 0007 | Уплотнение кольцоSEAL RING | 4931465353товар | 1 | 4058546234539 | |
| 7 | 0009 | ВинтSCREW | 4931436564товар | 4 | 4002395257614 | |
| 8 | 0023 | Шариковый подшипникBALL BEARING | 4931465355товар | 1 | 4058546234553 | |
| 9 | 0030 | ВинтSCREW | 06827261товар | 24 | 4058546068967 | |
| 10 | 0031 | Элемент блокировкиINTERLOCK ELEMENT | 4931465357товар | 1 | 4058546234577 | |
| 11 | 0033 | Резиновый колпачокRUBBER CAP | 4931465358товар | 1 | 4058546234584 | |
| 12 | 0066 | Шильдик / табличка данныхRATING PLATE | 4931472190товар | 1 | 4058546284077 | |
| 13 | 0067 | ВинтSCREW | 660570005товар | 6 | 4002395827329 | |
| 14 | 0070 | КорпусHOUSING | 4931472191товар | 1 | 4058546284084 | |
| 15 | 0071 | Корпус двигателяMOTOR HOUSING | 4931465362товар | 1 | 4058546234621 | |
| 16 | 0072 | Ротор в сбореARMATURE ASSEMBLY | 4931465363товар | 1 | 4058546234638 | |
| 17 | 0073 | Выключатель в сбореSWITCH ASSEMBLY | 4931472192товар | 1 | 4058546284091 | |
| 18 | 0074 | КорпусHOUSING | 4931465365товар | 1 | 4058546234652 | |
| 19 | 0075 | Шестерня редуктор комплектGEAR BOX KIT | 4931465366товар | 1 | 4058546234669 | |
| 20 | 0076 | Крышка в сбореCOVER ASSY | 4931465367товар | 1 | 4058546234676 | |
| 21 | 0077 | Guide sleeveGUIDE SLEEVE | 4931465368товар | 1 | 4058546234683 | |
| 22 | 0078 | Фиксирующий pieceLOCKING PIECE | 4931465369товар | 1 | 4058546234690 | |
| 23 | 0079 | Lock в сбореLOCK COMPLETE | 4931465370товар | 1 | 4058546234706 | |
| 24 | 0080 | GuideGUIDE | 4931465371товар | 1 | 4058546234713 | |
| 25 | 0081 | Interlock sleaveINTERLOCK SLEAVE | 4931465372товар | 1 | 4058546234720 | |
| 26 | 0082 | БакTANK | 4931472193товар | 1 | 4058546284107 | |
| 27 | 0001 | 8mm x 10.6m внутренний core bulb head8mm x 10.6m Inner Core Bulb Head | 48532673товар | 1 | — |
