Сантехнический инструмент Milwaukee M18FCVN24-551 — взрыв-схема
Сервисная страница: Сантехнический инструмент Milwaukee M18FCVN24-551. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FCVN24-551Артикул инструмента: 4933479600Код схемы: 400049106513 позицийКатегория: Сантехнический и прочистной инструмент

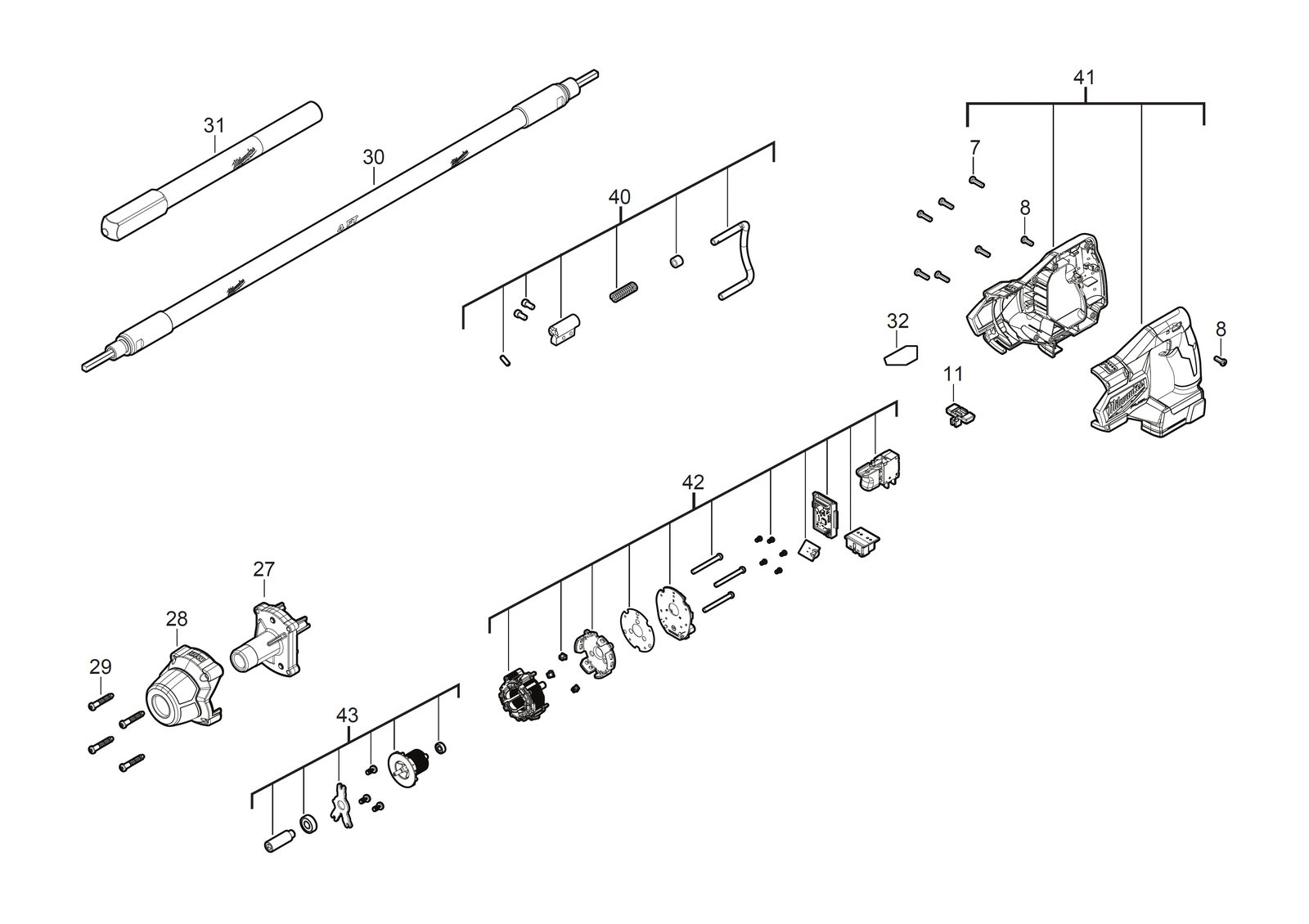

Схема инструмента
Таблица деталей — 13 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0007 | ВинтSCREW | 06827261товар | 6 | 4058546068967 | |
| 2 | 0008 | ВинтSCREW | 4931454146товар | 2 | 4002395285600 | |
| 3 | 0011 | SliderSLIDER | 4931473770товар | 1 | 4058546363383 | |
| 4 | 0027 | Шестерня кейсGEAR CASE | 4931480527товар | 1 | 4058546425425 | |
| 5 | 0028 | Крышка редуктораGEAR BOX COVER | 4931480528товар | 1 | 4058546425432 | |
| 6 | 0029 | ВинтSCREW | 4931454053товар | 4 | 4002395282098 | |
| 7 | 0030 | ШтокROD | 4931480535товар | 1 | 4058546425500 | |
| 8 | 0031 | ГоловкаHEAD | 4931507910товар | 1 | 4058546604219 | |
| 9 | 0032 | Шильдик / табличка данныхRATING PLATE | 4931480536товар | 1 | 4058546425517 | |
| 10 | 0040 | КрюкHOOK | 4931473794товар | 1 | 4058546363628 | |
| 11 | 0041 | КорпусHOUSING | 4931480532товар | 1 | 4058546425470 | |
| 12 | 0042 | ЭлектронныйELECTRONIC | 4931480538товар | 1 | 4058546425531 | |
| 13 | 0043 | РоторROTOR | 4931480534товар | 1 | 4058546425494 |
