Пылесос или система пылеудаления Milwaukee M18FCVL-0 — взрыв-схема
Сервисная страница: Пылесос или система пылеудаления Milwaukee M18FCVL-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FCVL-0Артикул инструмента: 4933478185Код схемы: 400047739535 позицийКатегория: Пылесосы и пылеудаление

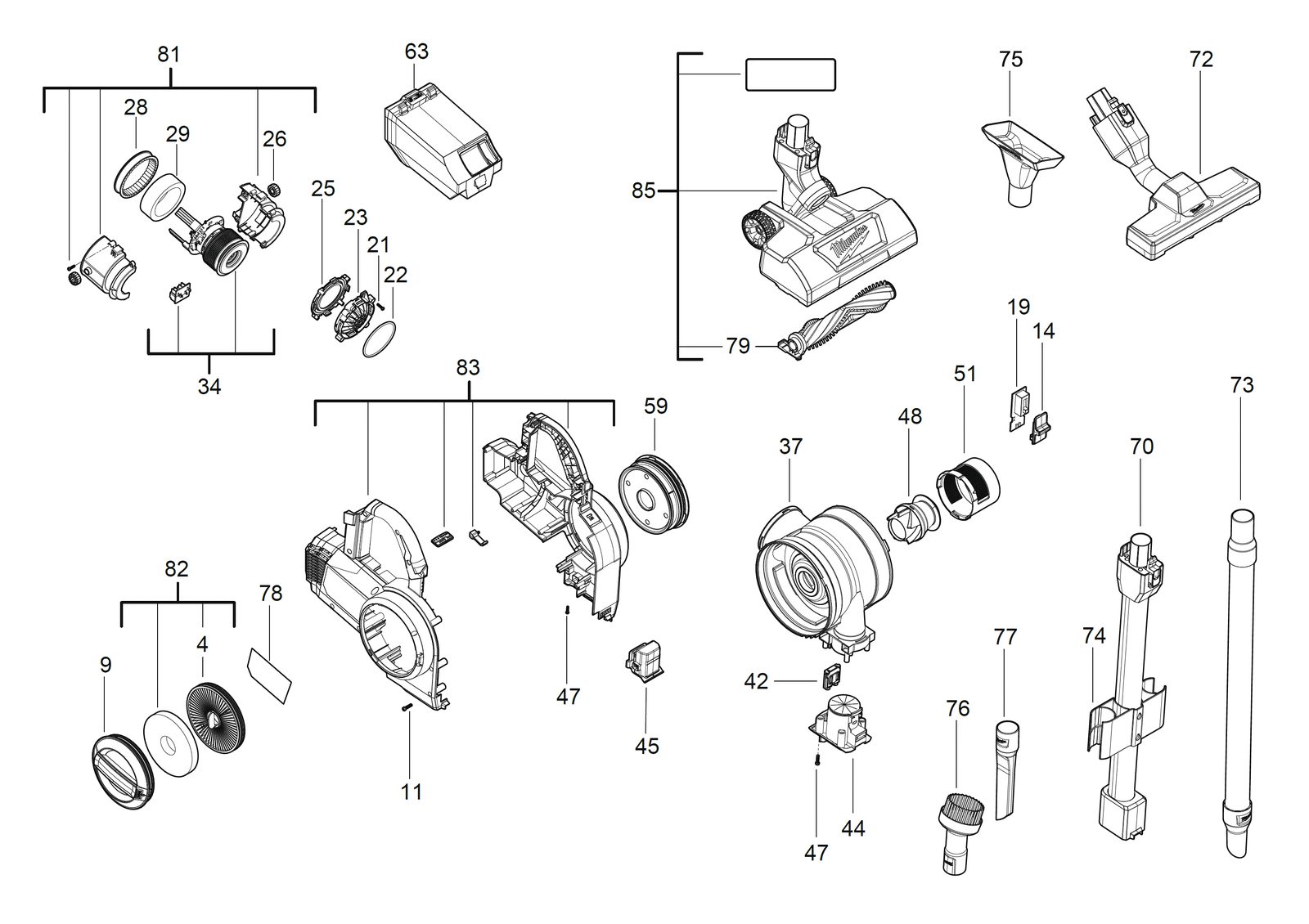

Схема инструмента
Таблица деталей — 35 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | ФильтрFILTER | 4931477209товар | 1 | 4058546368272 | |
| 2 | 0009 | КрышкаCOVER | 4931473968товар | 1 | 4058546365363 | |
| 3 | 0011 | ВинтSCREW | 4931473969товар | 13 | 4058546365370 | |
| 4 | 0014 | Push-buttonPUSH-BUTTON | 4931473970товар | 1 | 4058546365387 | |
| 5 | 0019 | ЭлектронныйELECTRONIC | 4931473971товар | 1 | 4058546365394 | |
| 6 | 0021 | ВинтSCREW | 4931473972товар | 4 | 4058546365400 | |
| 7 | 0022 | Уплотнительное кольцоO-RING | 4931473973товар | 1 | 4058546365417 | |
| 8 | 0023 | Корпус двигателяMOTOR HOUSING | 4931473974товар | 1 | 4058546365424 | |
| 9 | 0025 | УплотнениеSEAL | 4931473975товар | 1 | 4058546365431 | |
| 10 | 0026 | ВтулкаSLEEVE | 4931473976товар | 2 | 4058546365448 | |
| 11 | 0028 | Covering кольцоCOVERING RING | 4931473977товар | 1 | 4058546365455 | |
| 12 | 0029 | ФильтрFILTER | 4931473978товар | 1 | 4058546365462 | |
| 13 | 0034 | ЭлектронныйELECTRONIC | 4931473979товар | 1 | 4058546365479 | |
| 14 | 0037 | Absolute unitABSOLUTE UNIT | 4931473980товар | 1 | 4058546365486 | |
| 15 | 0042 | Plug socketPLUG SOCKET | 4931473981товар | 1 | 4058546365493 | |
| 16 | 0044 | Wall socketWALL SOCKET | 4931473982товар | 1 | 4058546365509 | |
| 17 | 0045 | Выключатель buttonSWITCH BUTTON | 4931473983товар | 1 | 4058546365516 | |
| 18 | 0047 | ВинтSCREW | 4931473984товар | 6 | 4058546365523 | |
| 19 | 0048 | Planet wheelPLANET WHEEL | 4931473985товар | 1 | 4058546365530 | |
| 20 | 0051 | КорпусHOUSING | 4931473986товар | 1 | 4058546365547 | |
| 21 | 0059 | Корпус левыйHOUSING LEFT | 4931473987товар | 1 | 4058546365554 | |
| 22 | 0063 | БакTANK | 4931473988товар | 1 | 4058546365561 | |
| 23 | 0070 | Guide трубкаGUIDE TUBE | 4931473989товар | 1 | 4058546365578 | |
| 24 | 0072 | Floor toolFLOOR TOOL | 4931473990товар | 1 | 4058546365585 | |
| 25 | 0073 | ШлангHOSE | 4931473991товар | 1 | 4058546365592 | |
| 26 | 0074 | ДержательHOLDER | 4931473992товар | 1 | 4058546365608 | |
| 27 | 0075 | НасадкаNOZZLE | 4931473993товар | 1 | 4058546365615 | |
| 28 | 0076 | НасадкаNOZZLE | 4931473994товар | 1 | 4058546365622 | |
| 29 | 0077 | Щётка cleanerBRUSH CLEANER | 4931473995товар | 1 | 4058546365639 | |
| 30 | 0078 | Шильдик / табличка данныхRATING PLATE | 4931473996товар | 1 | 4058546365646 | |
| 31 | 0079 | GuideGUIDE | 4931473997товар | 1 | 4058546365653 | |
| 32 | 0081 | Корпус двигателяMOTOR HOUSING | 4931473998товар | 1 | 4058546365660 | |
| 33 | 0082 | Dry фильтр hepa m18 fcvl replacementDry Filter HEPA M18 FCVL replacement | 4932478814товар | 1 | — | |
| 34 | 0083 | КорпусHOUSING | 4931473999товар | 1 | 4058546365677 | |
| 35 | 0085 | ПереходникADAPTOR | 4931479000товар | 1 | 4058546365684 |
