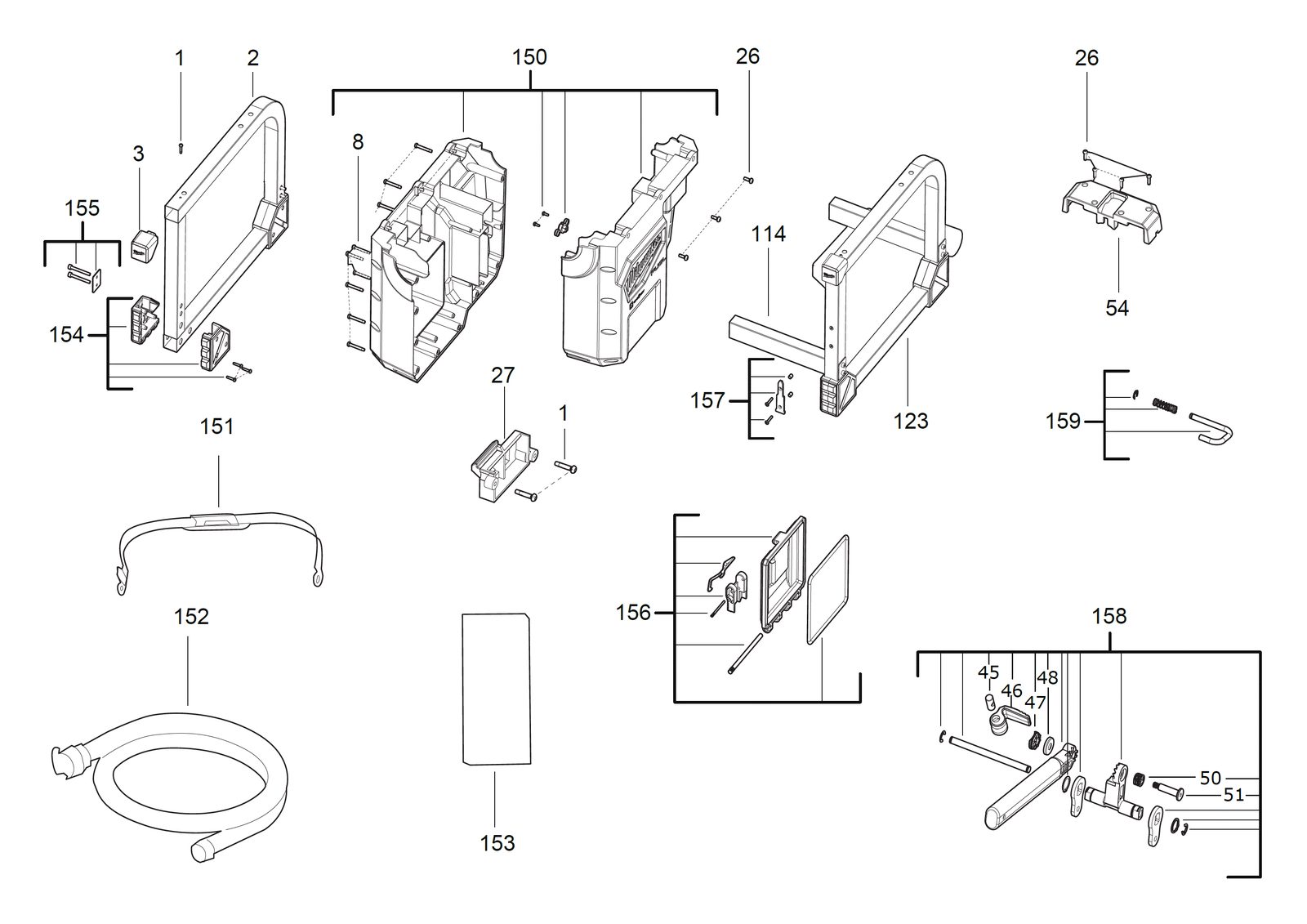

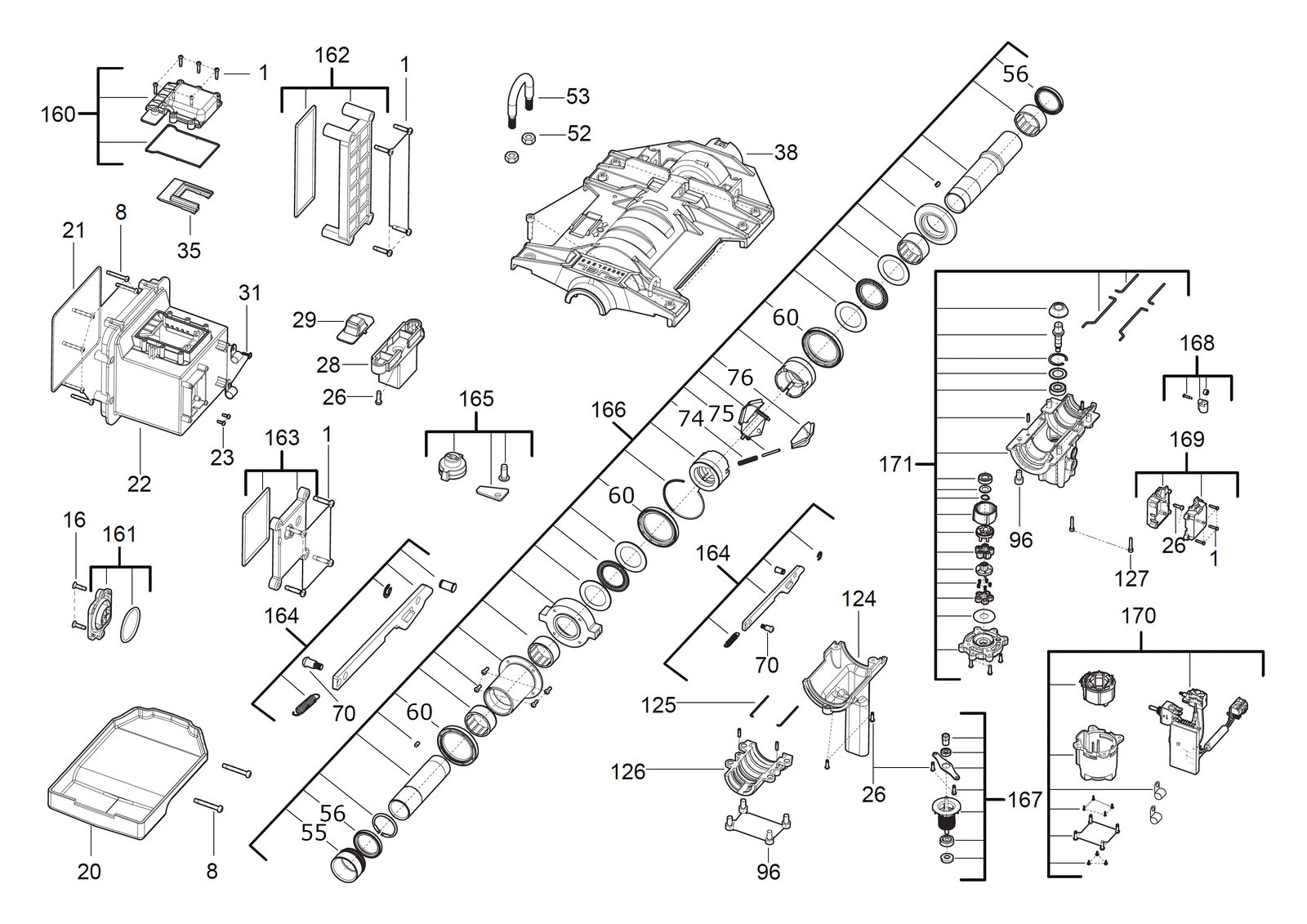

Пила Milwaukee M18FCSSM-0 — взрыв-схема
Сервисная страница: Пила Milwaukee M18FCSSM-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FCSSM-0Артикул инструмента: 4933478408Код схемы: 400048105261 позицияКатегория: Пилы, лобзики и инструмент для резки
Таблица деталей — 61 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 660570005товар | 35 | 4002395827329 | |
| 2 | 0002 | FrameFRAME | 4931479019товар | 1 | 4058546365875 | |
| 3 | 0003 | КолпачокCAP | 4931479020товар | 2 | 4058546365882 | |
| 4 | 0008 | ВинтSCREW | 4931435023товар | 20 | 4002395857302 | |
| 5 | 0016 | ВинтSCREW | 4931479021товар | 2 | 4058546365899 | |
| 6 | 0020 | КрышкаCOVER | 4931479022товар | 1 | 4058546365905 | |
| 7 | 0021 | ПрокладкаGASKET | 4931479023товар | 1 | 4058546365912 | |
| 8 | 0022 | КорпусHOUSING | 4931479024товар | 1 | 4058546365929 | |
| 9 | 0023 | ВинтSCREW | 4931431788товар | 4 | 4002395895717 | |
| 10 | 0026 | ВинтSCREW | 4931435150товар | 27 | 4002395859948 | |
| 11 | 0027 | КрюкHOOK | 4931479025товар | 1 | 4058546365936 | |
| 12 | 0028 | Выключатель mountingSWITCH MOUNTING | 4931479026товар | 1 | 4058546365943 | |
| 13 | 0029 | Sliding выключательSLIDING SWITCH | 4931465477товар | 1 | 4058546235772 | |
| 14 | 0031 | ВинтSCREW | 660960001товар | 2 | 4002395823802 | |
| 15 | 0035 | ОпораSUPPORT | 4931479027товар | 1 | 4058546365950 | |
| 16 | 0038 | КорпусHOUSING | 4931479028товар | 1 | 4058546365967 | |
| 17 | 0045 | BushBUSH | 4931496620товар | 1 | 4058546537579 | |
| 18 | 0046 | Tension leverTENSION LEVER | 4931496462товар | 1 | 4058546535995 | |
| 19 | 0047 | SpacerSPACER | 4931496463товар | 1 | 4058546536008 | |
| 20 | 0048 | ШайбаWASHER | 4931496464товар | 1 | 4058546536015 | |
| 21 | 0050 | Pressure пружинаPRESSURE SPRING | 4931496465товар | 1 | 4058546536022 | |
| 22 | 0051 | ВалSHAFT | 4931496466товар | 1 | 4058546536039 | |
| 23 | 0052 | ГайкаNUT | 4931479029товар | 4 | 4058546365974 | |
| 24 | 0053 | Holding bracketHOLDING BRACKET | 4931479030товар | 2 | 4058546365981 | |
| 25 | 0054 | КрышкаCOVER | 4931479031товар | 1 | 4058546365998 | |
| 26 | 0055 | GuideGUIDE | 4931511438товар | 1 | 4058546652944 | |
| 27 | 0056 | УплотнениеSEAL | 4931511439товар | 2 | 4058546652951 | |
| 28 | 0060 | УплотнениеSEAL | 4931511440товар | 3 | 4058546652968 | |
| 29 | 0070 | ВинтSCREW | 4931479032товар | 2 | 4058546366001 | |
| 30 | 0074 | ПружинаSPRING | 4931480402товар | 3 | 4058546424176 | |
| 31 | 0075 | ШтифтPIN | 4931480403товар | 3 | 4058546424183 | |
| 32 | 0076 | ЦангаCOLLET | 4931480404товар | 3 | 4058546424190 | |
| 33 | 0096 | ВинтSCREW | 4931435697товар | 8 | — | |
| 34 | 0114 | Latch barLATCH BAR | 4931479033товар | 2 | 4058546366018 | |
| 35 | 0123 | FrameFRAME | 4931479034товар | 1 | 4058546366025 | |
| 36 | 0124 | ОтражательноеDEFLECTOR | 4931479035товар | 1 | 4058546366032 | |
| 37 | 0125 | ПрокладкаGASKET | 4931479036товар | 2 | 4058546366049 | |
| 38 | 0126 | КорпусHOUSING | 4931479037товар | 1 | 4058546366056 | |
| 39 | 0127 | ВинтSCREW | 4931461267товар | 2 | 4058546034399 | |
| 40 | 0150 | КорпусHOUSING | 4931479038товар | 1 | 4058546366063 | |
| 41 | 0151 | StrapSTRAP | 4931479039товар | 1 | 4058546366070 | |
| 42 | 0153 | Шильдик / табличка данныхRATING PLATE | 4931479040товар | 1 | 4058546366087 | |
| 43 | 0154 | FootFOOT | 4931479041товар | 4 | 4058546366094 | |
| 44 | 0155 | ШайбаWASHER | 4931479042товар | 4 | 4058546366100 | |
| 45 | 0156 | КрышкаCOVER | 4931479043товар | 1 | 4058546366117 | |
| 46 | 0157 | ДержательHOLDER | 4931479044товар | 1 | 4058546366124 | |
| 47 | 0158 | РычагLEVER | 4931479045товар | 1 | 4058546366131 | |
| 48 | 0159 | КрюкHOOK | 4931479046товар | 1 | 4058546366148 | |
| 49 | 0160 | Terminal stripTERMINAL STRIP | 4931479047товар | 1 | 4058546366155 | |
| 50 | 0161 | КрышкаCOVER | 4931479048товар | 1 | 4058546366162 | |
| 51 | 0162 | КрышкаCOVER | 4931479049товар | 1 | 4058546366179 | |
| 52 | 0163 | КрышкаCOVER | 4931479050товар | 1 | 4058546366186 | |
| 53 | 0164 | ШтокROD | 4931479051товар | 2 | 4058546366193 | |
| 54 | 0165 | RetainerRETAINER | 4931479052товар | 1 | 4058546366209 | |
| 55 | 0166 | DriveDRIVE | 4931479053товар | 1 | 4058546366216 | |
| 56 | 0167 | РоторROTOR | 4931479054товар | 1 | 4058546366223 | |
| 57 | 0168 | Курок / выключательTRIGGER | 4931479055товар | 1 | 4058546366230 | |
| 58 | 0169 | КрышкаCOVER | 4931479056товар | 1 | 4058546366247 | |
| 59 | 0170 | ЭлектронныйELECTRONIC | 4931479057товар | 1 | 4058546366254 | |
| 60 | 0171 | РедукторGEAR BOX | 4931479058товар | 1 | 4058546366261 | |
| 61 | 0152 | Medium guide hose for fcssmMedium Guide Hose for FCSSM | 4932478409товар | 1 | 4058546346003 |
