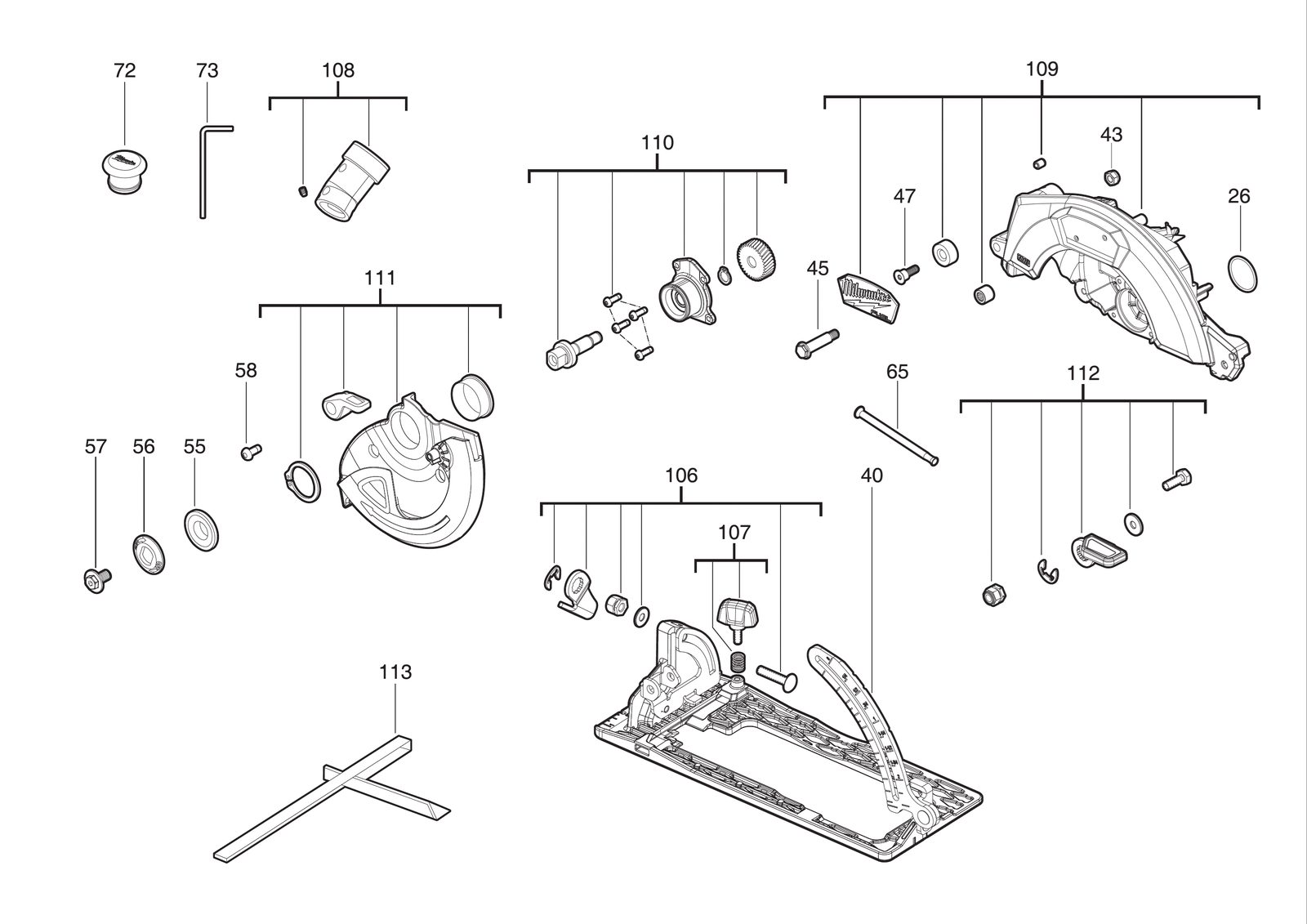

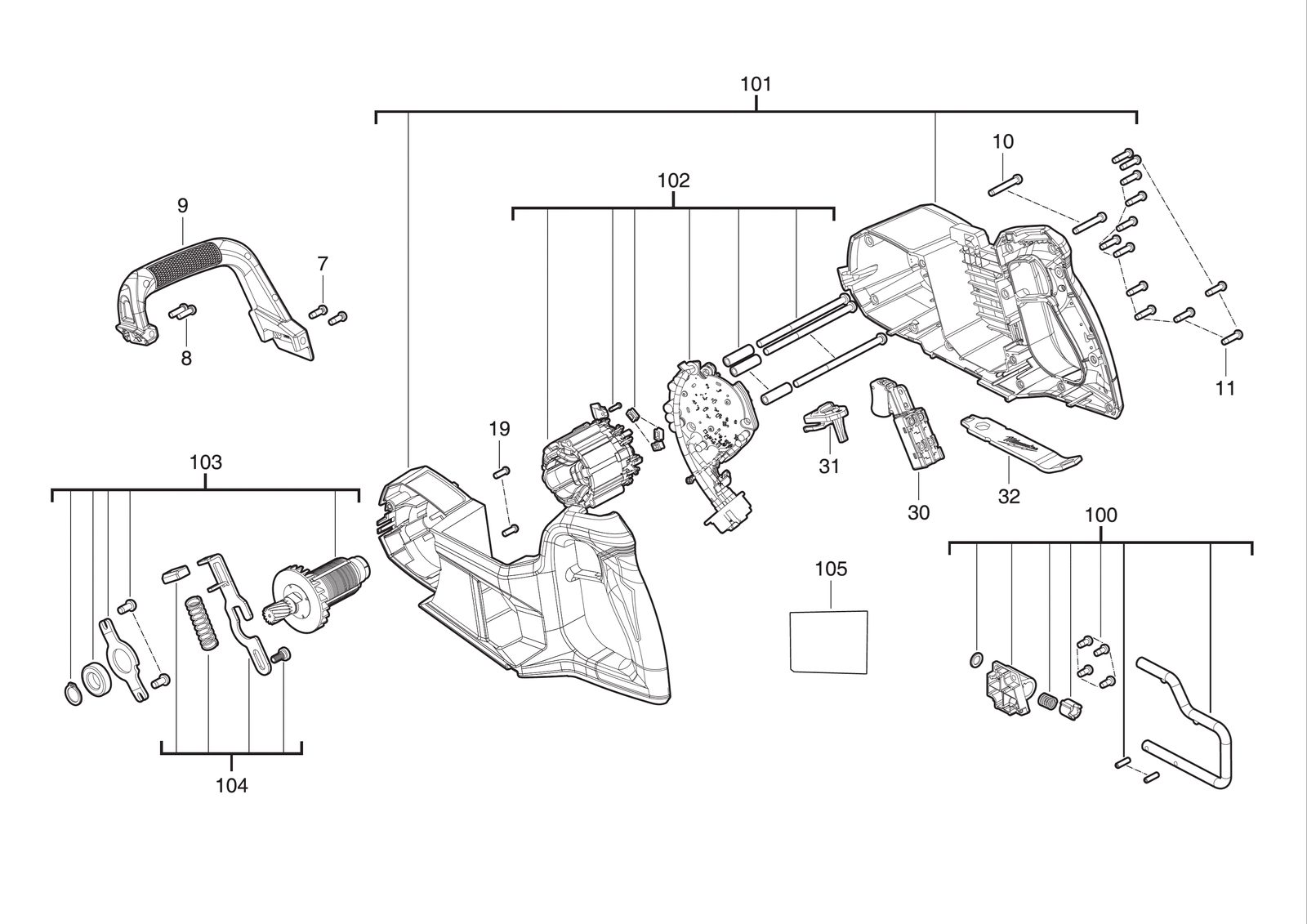

Пила Milwaukee M18FCSRH662-0 — взрыв-схема
Сервисная страница: Пила Milwaukee M18FCSRH662-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FCSRH662-0Артикул инструмента: 4933498992Код схемы: 400050941535 позицийКатегория: Пилы, лобзики и инструмент для резки
Таблица деталей — 35 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0007 | ВинтSCREW | 4931454800товар | 2 | 4058546014179 | |
| 2 | 0008 | ВинтSCREW | 4931454363товар | 2 | 4002395285532 | |
| 3 | 0009 | РукояткаHANDLE | 4931507861товар | 1 | 4058546603724 | |
| 4 | 0010 | ВинтSCREW | 4931507862товар | 2 | 4058546603731 | |
| 5 | 0011 | ВинтSCREW | 4931506283товар | 12 | 4058546555979 | |
| 6 | 0019 | ВинтSCREW | 4931465883товар | 2 | 4058546239831 | |
| 7 | 0026 | Резиновый кольцоRUBBER RING | 4931507084товар | 1 | 4058546595951 | |
| 8 | 0030 | Выключатель комплектSWITCH KIT | 4931507086товар | 1 | 4058546595975 | |
| 9 | 0031 | SliderSLIDER | 4931507863товар | 1 | 4058546603748 | |
| 10 | 0032 | КлючWRENCH | 4931507082товар | 1 | 4058546595937 | |
| 11 | 0040 | Башмак / опораSHOE | 4931507864товар | 1 | 4058546603755 | |
| 12 | 0043 | ГайкаNUT | 4931506287товар | 1 | 4058546556013 | |
| 13 | 0045 | БолтBOLT | 4931506288товар | 1 | 4058546556020 | |
| 14 | 0047 | ВинтSCREW | 4931506290товар | 1 | 4058546556044 | |
| 15 | 0055 | ФланецFLANGE | 4931507865товар | 1 | 4058546603762 | |
| 16 | 0056 | Фланец шайбаFLANGE WASHER | 4931507866товар | 1 | 4058546603779 | |
| 17 | 0057 | ВинтSCREW | 4931507867товар | 1 | 4058546603786 | |
| 18 | 0058 | Винт torx винтSCREW TORX SCREW | 06825314товар | 1 | 4002395851935 | |
| 19 | 0065 | ПружинаSPRING | 4931507589товар | 1 | 4058546601003 | |
| 20 | 0072 | PlugPLUG | 4931507868товар | 1 | 4058546603793 | |
| 21 | 0073 | КлючWRENCH | 4931507869товар | 1 | 4058546603809 | |
| 22 | 0100 | КрюкHOOK | 4931507870товар | 1 | 4058546603816 | |
| 23 | 0101 | РукояткаHANDLE | 4931507871товар | 1 | 4058546603823 | |
| 24 | 0102 | ЭлектронныйELECTRONIC | 4931507872товар | 1 | 4058546603830 | |
| 25 | 0103 | РоторROTOR | 4931507873товар | 1 | 4058546603847 | |
| 26 | 0104 | Interlock пластинаINTERLOCK PLATE | 4931507874товар | 1 | 4058546603854 | |
| 27 | 0105 | Шильдик / табличка данныхRATING PLATE | 4931507875товар | 1 | 4058546603861 | |
| 28 | 0106 | Коническая шестерняBEVEL GEAR | 4931507876товар | 1 | 4058546603878 | |
| 29 | 0107 | Ручка-регуляторKNOB | 4931507877товар | 1 | 4058546603885 | |
| 30 | 0108 | ПереходникADAPTOR | 4931507878товар | 1 | 4058546603892 | |
| 31 | 0109 | Комплект защитной крышкиGUARD CAP SET | 4931507879товар | 1 | 4058546603908 | |
| 32 | 0110 | ВалSHAFT | 4931507880товар | 1 | 4058546603915 | |
| 33 | 0111 | Защитный кожухGUARD | 4931507881товар | 1 | 4058546603922 | |
| 34 | 0112 | КронштейнBRACKET | 4931507882товар | 1 | 4058546603939 | |
| 35 | 0113 | Parallel guidePARALLEL GUIDE | 43300100товар | 1 | 4002395872091 |
