Пила Milwaukee M18FCSRH66-0 — взрыв-схема
Сервисная страница: Пила Milwaukee M18FCSRH66-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FCSRH66-0Артикул инструмента: 4933471444Код схемы: 400047408447 позицийКатегория: Пилы, лобзики и инструмент для резки

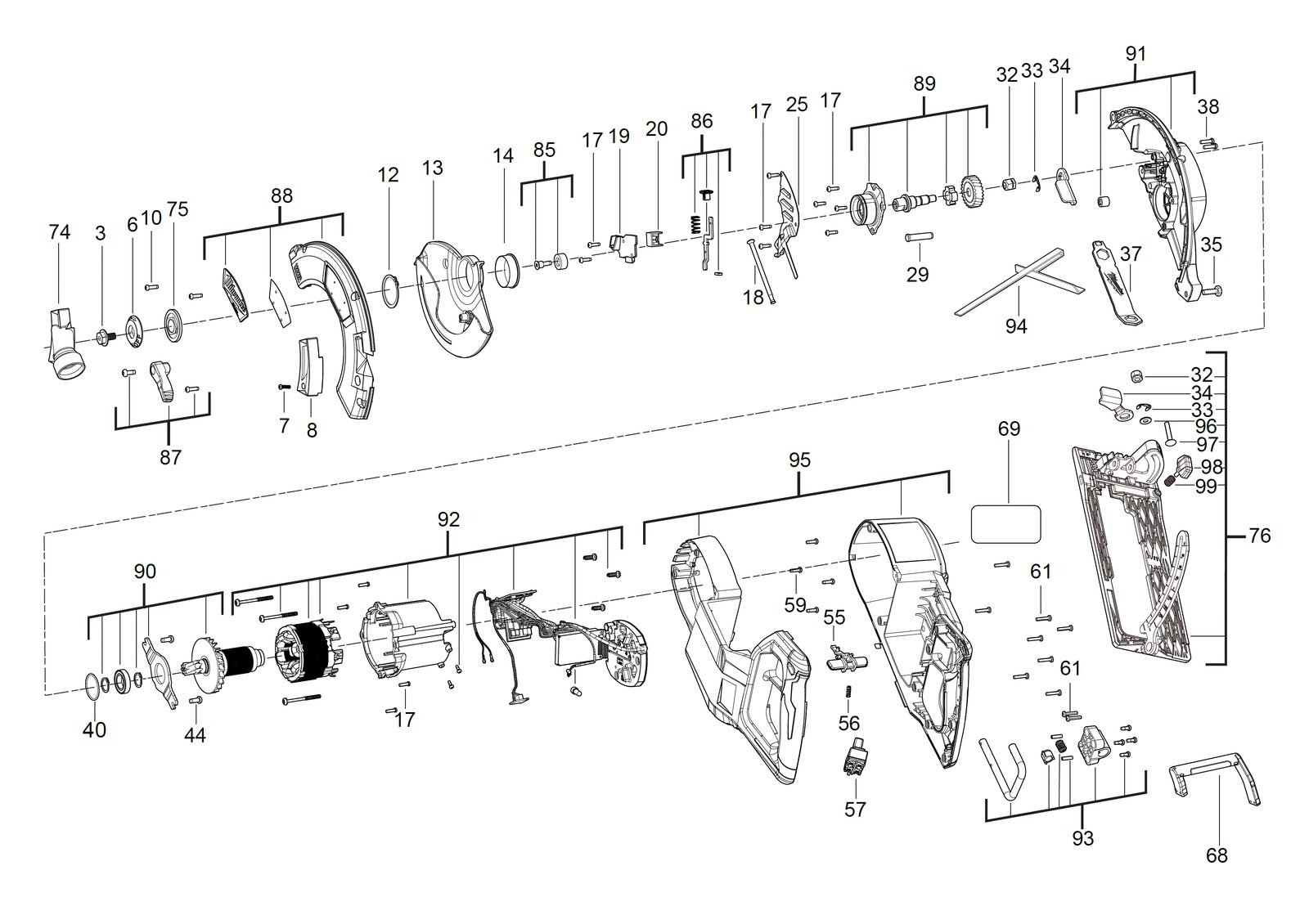

Схема инструмента
Таблица деталей — 47 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | ВинтSCREW | 06751010товар | 1 | 4058546068653 | |
| 2 | 0006 | ФланецFLANGE | 4931466968товар | 1 | 4058546281854 | |
| 3 | 0007 | ВинтSCREW | 4931465872товар | 1 | 4058546239725 | |
| 4 | 0008 | КолпачокCAP | 4931466973товар | 1 | 4058546281908 | |
| 5 | 0010 | ВинтSCREW | 4931435150товар | 3 | 4002395859948 | |
| 6 | 0012 | Thrust collarTHRUST COLLAR | 34600860товар | 1 | 4058546072247 | |
| 7 | 0013 | Защитная крышкаGUARD CAP | 4931466976товар | 1 | 4058546281939 | |
| 8 | 0014 | КольцоRING | 4931436460товар | 1 | 4002395251087 | |
| 9 | 0017 | ВинтSCREW | 06825285товар | 13 | 4058546068844 | |
| 10 | 0018 | ПружинаSPRING | 40500045товар | 1 | 4058546072674 | |
| 11 | 0019 | КолпачокCAP | 4931466980товар | 1 | 4058546281977 | |
| 12 | 0020 | LampLAMP | 4931466981товар | 1 | 4058546281984 | |
| 13 | 0025 | Mounting колпачокMOUNTING CAP | 4931466982товар | 1 | 4058546281991 | |
| 14 | 0029 | ШтифтPIN | 4931465877товар | 1 | 4058546239770 | |
| 15 | 0032 | ГайкаNUT | 4931466983товар | 2 | 4058546282004 | |
| 16 | 0033 | Защитный шайбаPROTECTION WASHER | 4931466984товар | 2 | 4058546282011 | |
| 17 | 0034 | Altitude adjustmentALTITUDE ADJUSTMENT | 4931466985товар | 1 | 4058546282028 | |
| 18 | 0035 | ВинтSCREW | 4931466986товар | 1 | 4058546282035 | |
| 19 | 0037 | КлючWRENCH | 4931466987товар | 1 | 4058546282042 | |
| 20 | 0038 | ВинтSCREW | 4931454363товар | 1 | 4002395285532 | |
| 21 | 0040 | Уплотнительное кольцоO-RING | 4931465964товар | 1 | 4058546271817 | |
| 22 | 0044 | Фиксирующий винтLOCKING SCREW | 4931465672товар | 2 | 4058546237721 | |
| 23 | 0055 | Курок / выключательTRIGGER | 4931461128товар | 1 | 4058546033002 | |
| 24 | 0056 | Пружина шайбаSPRING WASHER | 672029001товар | 1 | 4002395848683 | |
| 25 | 0057 | ВыключательSWITCH | 4931465965товар | 1 | 4058546271824 | |
| 26 | 0059 | ВинтSCREW | 4931465883товар | 4 | 4058546239831 | |
| 27 | 0061 | ВинтSCREW | 06827470товар | 13 | 4002395773367 | |
| 28 | 0068 | Дополнительная рукояткаAUXILIARY HANDLE | 4931466990товар | 1 | 4058546282073 | |
| 29 | 0069 | Шильдик / табличка данныхRATING PLATE | 4931466991товар | 1 | 4058546282080 | |
| 30 | 0074 | Dust extr.connectorDUST EXTR.CONNECTOR | 4931466992товар | 1 | 4058546282097 | |
| 31 | 0075 | ФланецFLANGE | 4931466993товар | 1 | 4058546282103 | |
| 32 | 0076 | Башмак / опораSHOE | 4931466994товар | 1 | 4058546282110 | |
| 33 | 0085 | Резиновый bumperRUBBER BUMPER | 4931466995товар | 1 | 4058546282127 | |
| 34 | 0086 | Шпиндель lockSPINDLE LOCK | 4931466996товар | 1 | 4058546282134 | |
| 35 | 0087 | Защитный кожухGUARD | 4931466997товар | 1 | 4058546282141 | |
| 36 | 0088 | Защитный кожухGUARD | 4931466998товар | 1 | 4058546282158 | |
| 37 | 0089 | Ведущий валDRIVING SHAFT | 4931466999товар | 1 | 4058546282165 | |
| 38 | 0090 | РоторROTOR | 4931472000товар | 1 | 4058546282172 | |
| 39 | 0091 | Защитный кожухGUARD | 4931472001товар | 1 | 4058546282189 | |
| 40 | 0092 | ЭлектронныйELECTRONIC | 4931472002товар | 1 | 4058546282196 | |
| 41 | 0093 | КрюкHOOK | 4931472003товар | 1 | 4058546282202 | |
| 42 | 0094 | Parallel guidePARALLEL GUIDE | 43300100товар | 1 | 4002395872091 | |
| 43 | 0095 | КорпусHOUSING | 4931472004товар | 1 | 4058546282219 | |
| 44 | 0096 | ШайбаWASHER | 4931472005товар | 1 | 4058546282226 | |
| 45 | 0097 | ВинтSCREW | 4931472006товар | 1 | 4058546282233 | |
| 46 | 0098 | Курок / выключательTRIGGER | 4931436113товар | 1 | 4002395881413 | |
| 47 | 0099 | ПружинаSPRING | 40500650товар | 1 | 4058546072742 |
