Пила Milwaukee M18FCSG66-121C — взрыв-схема
Сервисная страница: Пила Milwaukee M18FCSG66-121C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FCSG66-121CАртикул инструмента: 4933471195Код схемы: 400047708555 позицийКатегория: Пилы, лобзики и инструмент для резки

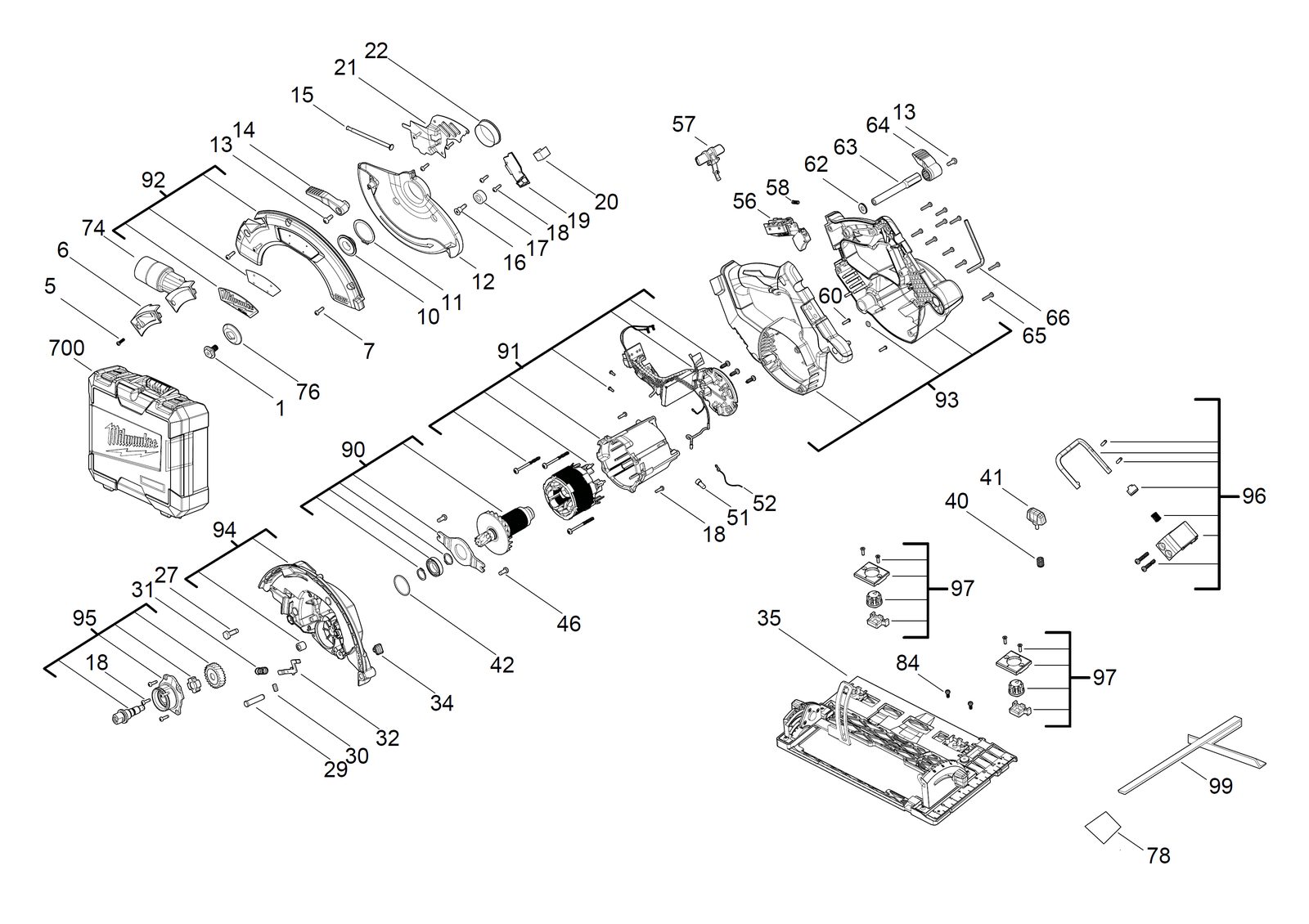

Схема инструмента
Таблица деталей — 55 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931436453товар | 1 | 4002395251018 | |
| 2 | 0005 | ВинтSCREW | 4931465872товар | 1 | 4058546239725 | |
| 3 | 0006 | Chip ejectorCHIP EJECTOR | 4931465873товар | 1 | 4058546239732 | |
| 4 | 0007 | ВинтSCREW | 4931435150товар | 3 | 4002395859948 | |
| 5 | 0010 | ФланецFLANGE | 4931465957товар | 1 | 4058546271749 | |
| 6 | 0011 | Thrust collarTHRUST COLLAR | 34600860товар | 1 | 4058546072247 | |
| 7 | 0012 | Защитный кожухGUARD | 4931465958товар | 1 | 4058546271756 | |
| 8 | 0013 | Винт torx винтSCREW TORX SCREW | 06825314товар | 2 | 4002395851935 | |
| 9 | 0014 | РычагLEVER | 4931436455товар | 1 | 4002395251032 | |
| 10 | 0015 | ПружинаSPRING | 40500045товар | 1 | 4058546072674 | |
| 11 | 0016 | ВинтSCREW | 45040485товар | 1 | — | |
| 12 | 0017 | Резиновый bumperRUBBER BUMPER | 4931465876товар | 1 | 4058546239763 | |
| 13 | 0018 | ВинтSCREW | 06825285товар | 13 | 4058546068844 | |
| 14 | 0019 | КрышкаCOVER | 4931465959товар | 1 | 4058546271763 | |
| 15 | 0020 | Work lampWORK LAMP | 4931465960товар | 1 | 4058546271770 | |
| 16 | 0021 | КрышкаCOVER | 4931465961товар | 1 | 4058546271787 | |
| 17 | 0022 | КольцоRING | 4931436460товар | 1 | 4002395251087 | |
| 18 | 0027 | ВинтSCREW | 06755860товар | 1 | 4058546068745 | |
| 19 | 0029 | ШтифтPIN | 4931465877товар | 1 | 4058546239770 | |
| 20 | 0030 | Felt packingFELT PACKING | 45060720товар | 1 | 4058546074364 | |
| 21 | 0031 | ПружинаSPRING | 4931461124товар | 1 | 4058546032968 | |
| 22 | 0032 | Шпиндель lockSPINDLE LOCK | 4931465962товар | 1 | 4058546271794 | |
| 23 | 0034 | Push-buttonPUSH-BUTTON | 42421030товар | 1 | 4058546073121 | |
| 24 | 0035 | Guide shoeGUIDE SHOE | 4931480847товар | 1 | 4058546428624 | |
| 25 | 0040 | ПружинаSPRING | 40500650товар | 1 | 4058546072742 | |
| 26 | 0041 | Курок / выключательTRIGGER | 4931436113товар | 1 | 4002395881413 | |
| 27 | 0042 | Уплотнительное кольцоO-RING | 4931465964товар | 1 | 4058546271817 | |
| 28 | 0046 | Фиксирующий винтLOCKING SCREW | 4931465672товар | 2 | 4058546237721 | |
| 29 | 0051 | Разъём / соединительCONNECTOR | 4931453770товар | 1 | 4002395142378 | |
| 30 | 0052 | WireWIRE | 4931465882товар | 1 | 4058546239824 | |
| 31 | 0056 | ВыключательSWITCH | 4931465965товар | 1 | 4058546271824 | |
| 32 | 0057 | Курок / выключательTRIGGER | 4931461128товар | 1 | 4058546033002 | |
| 33 | 0058 | Пружина шайбаSPRING WASHER | 672029001товар | 1 | 4002395848683 | |
| 34 | 0060 | ВинтSCREW | 4931465883товар | 4 | 4058546239831 | |
| 35 | 0062 | ШайбаWASHER | 45881545товар | 1 | — | |
| 36 | 0063 | ВалSHAFT | 45080395товар | 1 | 4058546074395 | |
| 37 | 0064 | Tension leverTENSION LEVER | 4931461131товар | 1 | 4058546033033 | |
| 38 | 0065 | ВинтSCREW | 06827470товар | 10 | 4002395773367 | |
| 39 | 0066 | КлючKEY | 4931436125товар | 1 | 4002395878734 | |
| 40 | 0074 | Dust extr.connectorDUST EXTR.CONNECTOR | 4931465885товар | 1 | 4058546239855 | |
| 41 | 0076 | ФланецFLANGE | 43340485товар | 1 | 4058546073374 | |
| 42 | 0078 | Шильдик / табличка данныхRATING PLATE | 4931473279товар | 1 | 4058546335816 | |
| 43 | 0084 | ВинтSCREW | 660400005товар | 2 | — | |
| 44 | 0090 | Ротор / якорьARMATURE | 4931465967товар | 1 | 4058546271848 | |
| 45 | 0091 | ЭлектронныйELECTRONIC | 4931465968товар | 1 | 4058546271855 | |
| 46 | 0092 | Крышка редуктораGEAR BOX COVER | 4931465969товар | 1 | 4058546271862 | |
| 47 | 0093 | КорпусHOUSING | 4931465970товар | 1 | 4058546271879 | |
| 48 | 0094 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931465971товар | 1 | 4058546271886 | |
| 49 | 0095 | Ведущий валDRIVING SHAFT | 4931465972товар | 1 | 4058546271893 | |
| 50 | 0096 | КрюкHOOK | 4931465973товар | 1 | 4058546271909 | |
| 51 | 0097 | Turning knobTURNING KNOB | 4931473280товар | 2 | 4058546335823 | |
| 52 | 0099 | Parallel guidePARALLEL GUIDE | 4931448018товар | 1 | 4002395249732 | |
| 53 | 0700 | КейсCARRYING CASE | 4931473281товар | 1 | 4058546335830 | |
| 54 | 1001 | Gr1400 guide railGR1400 Guide Rail | 4932479066товар | 1 | 4058546368609 | |
| 55 | 1002 | Guide rail gr-kitGuide Rail GR-KIT | 4932480906товар | 1 | 4058546411916 |
