Пила Milwaukee M18FCS66GR3-121C — взрыв-схема
Сервисная страница: Пила Milwaukee M18FCS66GR3-121C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FCS66GR3-121CАртикул инструмента: 4933493492Код схемы: 400050338540 позицийКатегория: Пилы, лобзики и инструмент для резки

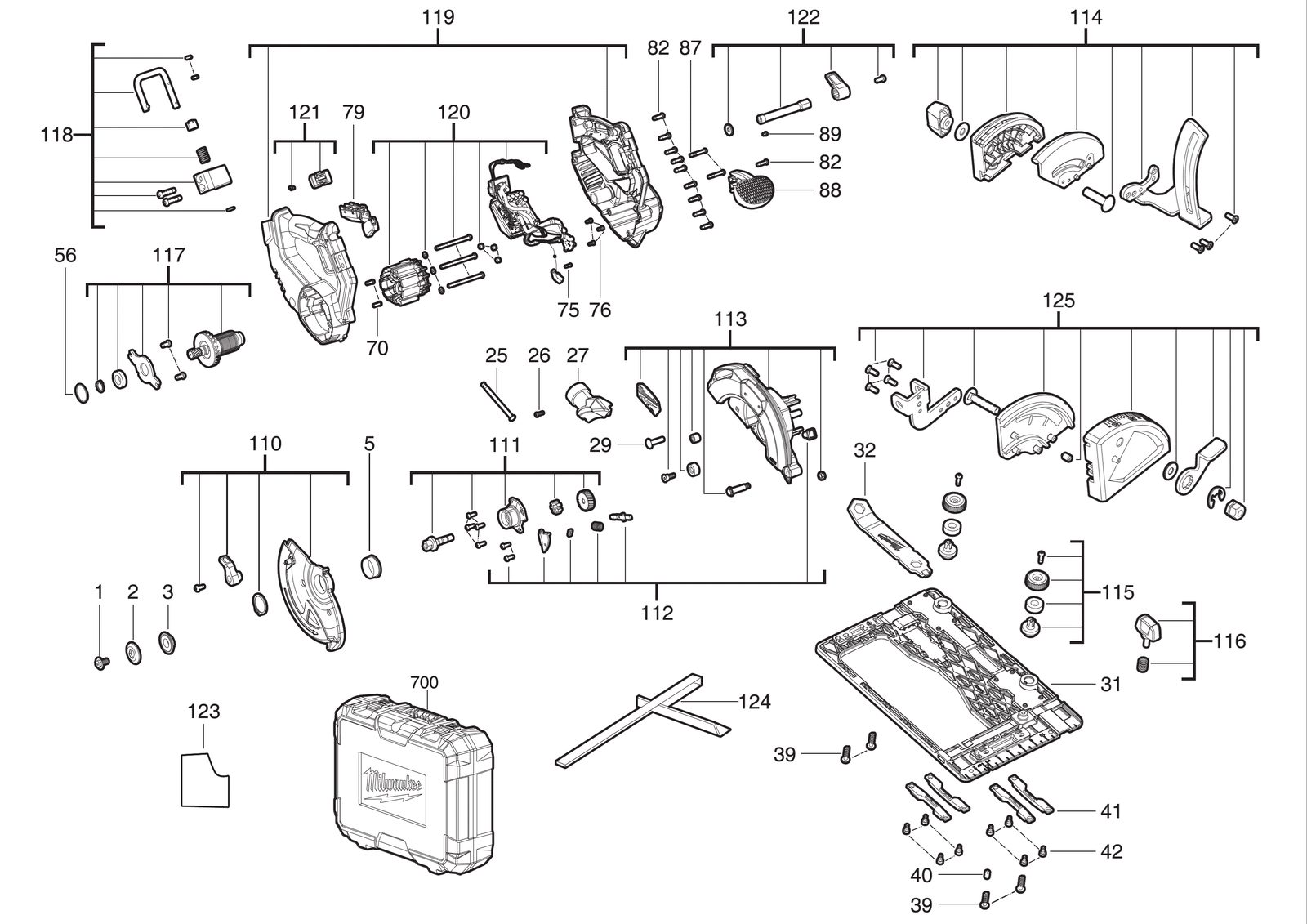

Схема инструмента
Таблица деталей — 40 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Фланец болтFLANGE BOLT | 4931507076товар | 1 | 4058546595876 | |
| 2 | 0002 | ФланецFLANGE | 43340485товар | 1 | 4058546073374 | |
| 3 | 0003 | Фланец шайбаFLANGE WASHER | 4931507077товар | 1 | 4058546595883 | |
| 4 | 0005 | ВтулкаSLEEVE | 4931507078товар | 1 | 4058546595890 | |
| 5 | 0025 | ПружинаSPRING | 40500045товар | 1 | 4058546072674 | |
| 6 | 0026 | ВинтSCREW | 4931465872товар | 1 | 4058546239725 | |
| 7 | 0027 | Dust extractionDUST EXTRACTION | 4931507079товар | 1 | 4058546595906 | |
| 8 | 0029 | ВинтSCREW | 4931507080товар | 1 | 4058546595913 | |
| 9 | 0031 | Защитный shoePROTECTING SHOE | 4931507081товар | 1 | 4058546595920 | |
| 10 | 0032 | КлючWRENCH | 4931507082товар | 1 | 4058546595937 | |
| 11 | 0039 | ВинтSCREW | 06956290товар | 4 | 4058546069292 | |
| 12 | 0040 | ВинтSCREW | 06831600товар | 1 | — | |
| 13 | 0041 | SlideSLIDE | 4931494162товар | 4 | 4058546467340 | |
| 14 | 0042 | ВинтSCREW | 4931507083товар | 8 | 4058546595944 | |
| 15 | 0056 | Резиновый кольцоRUBBER RING | 4931507084товар | 1 | 4058546595951 | |
| 16 | 0070 | ВинтSCREW | 4931465883товар | 2 | 4058546239831 | |
| 17 | 0075 | ВинтSCREW | 4931496888товар | 1 | 4058546540258 | |
| 18 | 0076 | ВинтSCREW | 4931507085товар | 3 | 4058546595968 | |
| 19 | 0079 | Выключатель комплектSWITCH KIT | 4931507086товар | 1 | 4058546595975 | |
| 20 | 0082 | ВинтSCREW | 4931506283товар | 10 | 4058546555979 | |
| 21 | 0087 | ВинтSCREW | 4931507087товар | 2 | 4058546595982 | |
| 22 | 0088 | РукояткаHANDLE | 4931507088товар | 1 | 4058546595999 | |
| 23 | 0089 | ВинтSCREW | 4931507089товар | 1 | 4058546596002 | |
| 24 | 0110 | Cutting кожухCUTTING GUARD | 4931507090товар | 1 | 4058546596019 | |
| 25 | 0111 | Output вал комплектOUTPUT SHAFT KIT | 4931507091товар | 1 | 4058546596026 | |
| 26 | 0112 | Шпиндель lockSPINDLE LOCK | 4931507092товар | 1 | 4058546596033 | |
| 27 | 0113 | Cutting кожухCUTTING GUARD | 4931507093товар | 1 | 4058546596040 | |
| 28 | 0114 | Adjustable segmentADJUSTABLE SEGMENT | 4931507094товар | 1 | 4058546596057 | |
| 29 | 0115 | Ручка-регуляторKNOB | 4931507095товар | 1 | 4058546596064 | |
| 30 | 0116 | Ручка-регуляторKNOB | 4931507096товар | 1 | 4058546596071 | |
| 31 | 0117 | РоторROTOR | 4931507097товар | 1 | 4058546596088 | |
| 32 | 0118 | КрюкHOOK | 4931507098товар | 1 | 4058546596095 | |
| 33 | 0119 | КорпусHOUSING | 4931507099товар | 1 | 4058546596101 | |
| 34 | 0120 | ЭлектронныйELECTRONIC | 4931507100товар | 1 | 4058546596118 | |
| 35 | 0121 | Lock release комплектLOCK RELEASE KIT | 4931507101товар | 1 | 4058546596125 | |
| 36 | 0122 | Clamping leverCLAMPING LEVER | 4931507102товар | 1 | 4058546596132 | |
| 37 | 0123 | Шильдик / табличка данныхRATING PLATE | 4931507103товар | 1 | 4058546596149 | |
| 38 | 0124 | Parallel guidePARALLEL GUIDE | 4931448018товар | 1 | 4002395249732 | |
| 39 | 0125 | Adjustable segmentADJUSTABLE SEGMENT | 4931507104товар | 1 | 4058546596156 | |
| 40 | 0700 | Tool редукторTOOL BOX | 4931507105товар | 1 | 4058546596163 |
