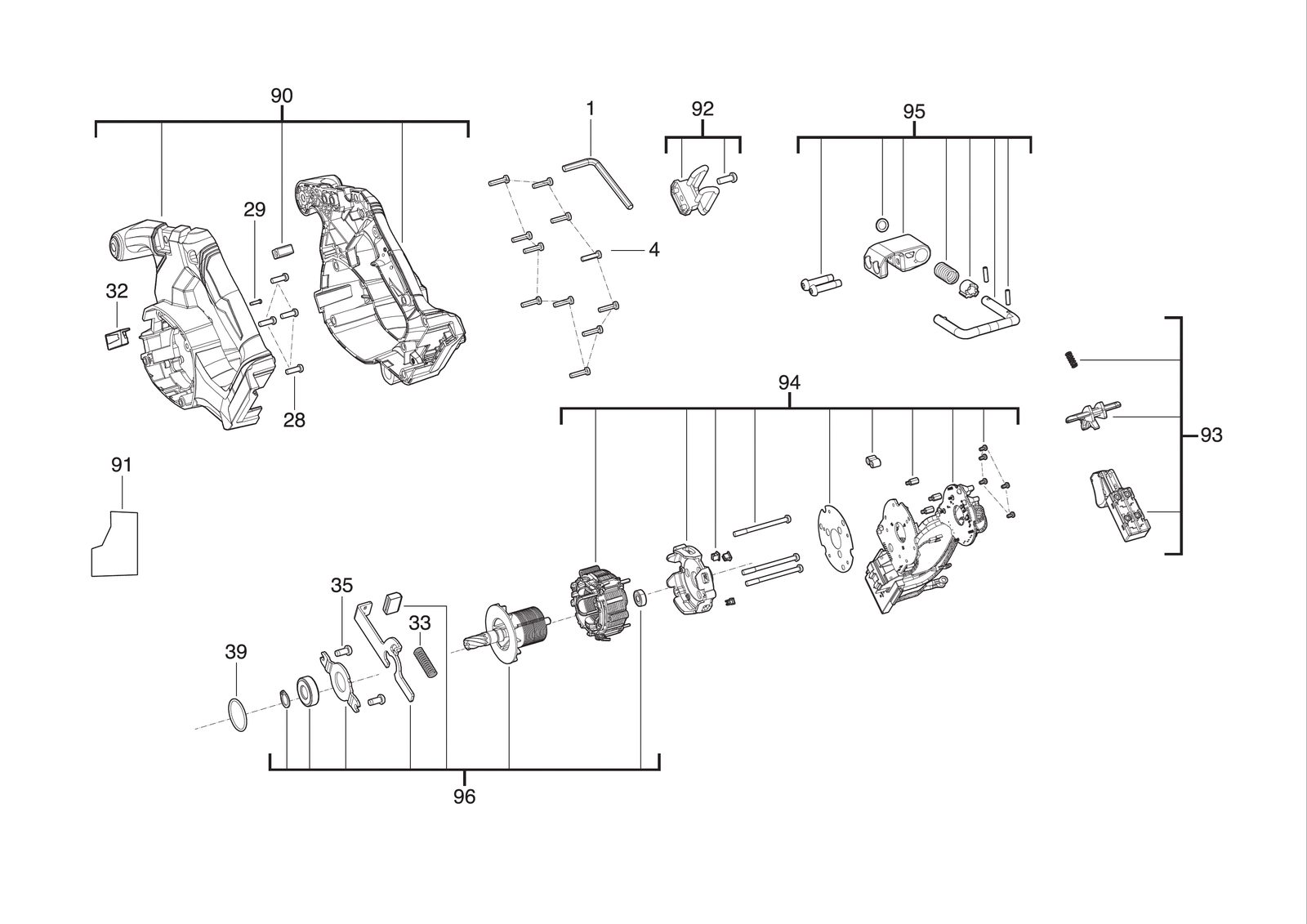

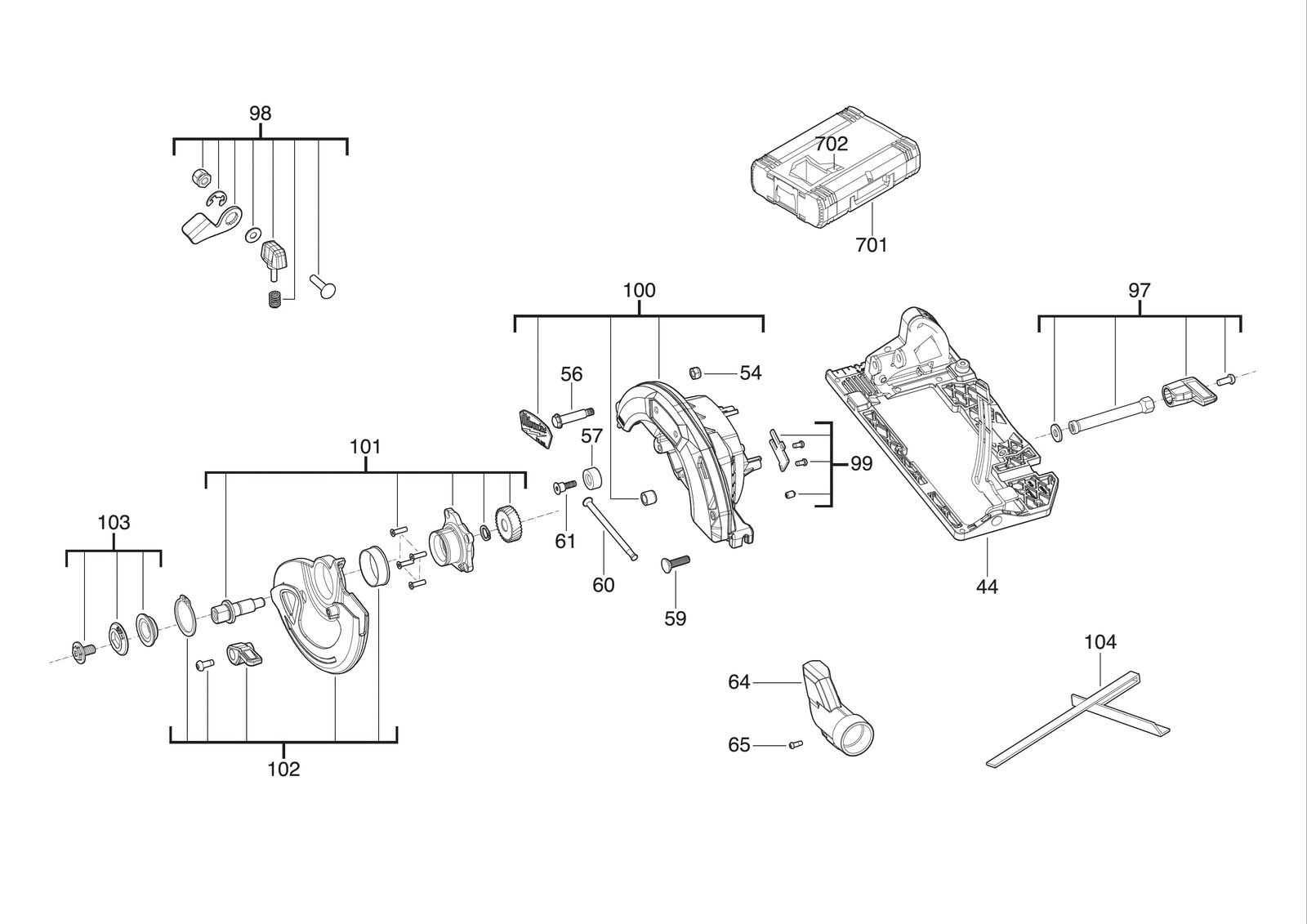

Пила Milwaukee M18FCS552-0 — взрыв-схема
Сервисная страница: Пила Milwaukee M18FCS552-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FCS552-0Артикул инструмента: 4933493587Код схемы: 400050343434 позицииКатегория: Пилы, лобзики и инструмент для резки
Таблица деталей — 34 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | КлючKEY | 4931436125товар | 1 | 4002395878734 | |
| 2 | 0004 | ВинтSCREW | 4931506283товар | 11 | 4058546555979 | |
| 3 | 0028 | ВинтSCREW | 4931472710товар | 4 | 4058546330125 | |
| 4 | 0029 | ВинтSCREW | 4931496888товар | 1 | 4058546540258 | |
| 5 | 0032 | Светодиод фонарьLED LIGHT | 4931506284товар | 1 | 4058546555986 | |
| 6 | 0033 | ПружинаSPRING | 4931506285товар | 1 | 4058546555993 | |
| 7 | 0035 | Фиксирующий винтLOCKING SCREW | 4931465672товар | 2 | 4058546237721 | |
| 8 | 0039 | Уплотнительное кольцоO-RING | 4931436466товар | 1 | 4002395251742 | |
| 9 | 0044 | Защитный shoePROTECTING SHOE | 4931506286товар | 1 | 4058546556006 | |
| 10 | 0054 | ГайкаNUT | 4931506287товар | 1 | 4058546556013 | |
| 11 | 0056 | БолтBOLT | 4931506288товар | 1 | 4058546556020 | |
| 12 | 0057 | Резиновый bumperRUBBER BUMPER | 4931465876товар | 1 | 4058546239763 | |
| 13 | 0059 | БолтBOLT | 4931496880товар | 1 | 4058546540173 | |
| 14 | 0060 | Пружина elementSPRING ELEMENT | 4931506289товар | 1 | 4058546556037 | |
| 15 | 0061 | ВинтSCREW | 4931506290товар | 1 | 4058546556044 | |
| 16 | 0064 | Dust extractionDUST EXTRACTION | 4931506291товар | 1 | 4058546556051 | |
| 17 | 0065 | ВинтSCREW | 4931506292товар | 1 | 4058546556068 | |
| 18 | 0090 | КорпусHOUSING | 4931506293товар | 1 | 4058546556075 | |
| 19 | 0091 | Шильдик / табличка данныхRATING PLATE | 4931506294товар | 1 | 4058546556082 | |
| 20 | 0092 | КрюкHOOK | 4931472321товар | 1 | 4058546285388 | |
| 21 | 0093 | Push-buttonPUSH-BUTTON | 4931506295товар | 1 | 4058546556099 | |
| 22 | 0094 | ЭлектронныйELECTRONIC | 4931506296товар | 1 | 4058546556105 | |
| 23 | 0095 | КрюкHOOK | 4931506297товар | 1 | 4058546556112 | |
| 24 | 0096 | РоторROTOR | 4931506298товар | 1 | 4058546556129 | |
| 25 | 0097 | Clamping leverCLAMPING LEVER | 4931506299товар | 1 | 4058546556136 | |
| 26 | 0098 | Clamping leverCLAMPING LEVER | 4931506300товар | 1 | 4058546556143 | |
| 27 | 0099 | Замок / фиксаторLOCK | 4931506301товар | 1 | 4058546556150 | |
| 28 | 0100 | КорпусHOUSING | 4931506302товар | 1 | 4058546556167 | |
| 29 | 0101 | Output вал комплектOUTPUT SHAFT KIT | 4931506303товар | 1 | 4058546556174 | |
| 30 | 0102 | Cutting кожухCUTTING GUARD | 4931506304товар | 1 | 4058546556181 | |
| 31 | 0103 | Fastening болтFASTENING BOLT | 4931506305товар | 1 | 4058546556198 | |
| 32 | 0104 | Parallel guidePARALLEL GUIDE | 43300100товар | 1 | 4002395872091 | |
| 33 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 | |
| 34 | 0702 | ВставкаINSERT | 4931506307товар | 1 | 4058546556211 |
