Пила Milwaukee M18FCOS230-121 — взрыв-схема
Сервисная страница: Пила Milwaukee M18FCOS230-121. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FCOS230-121Артикул инструмента: 4933471697Код схемы: 400048199434 позицииКатегория: Пилы, лобзики и инструмент для резки

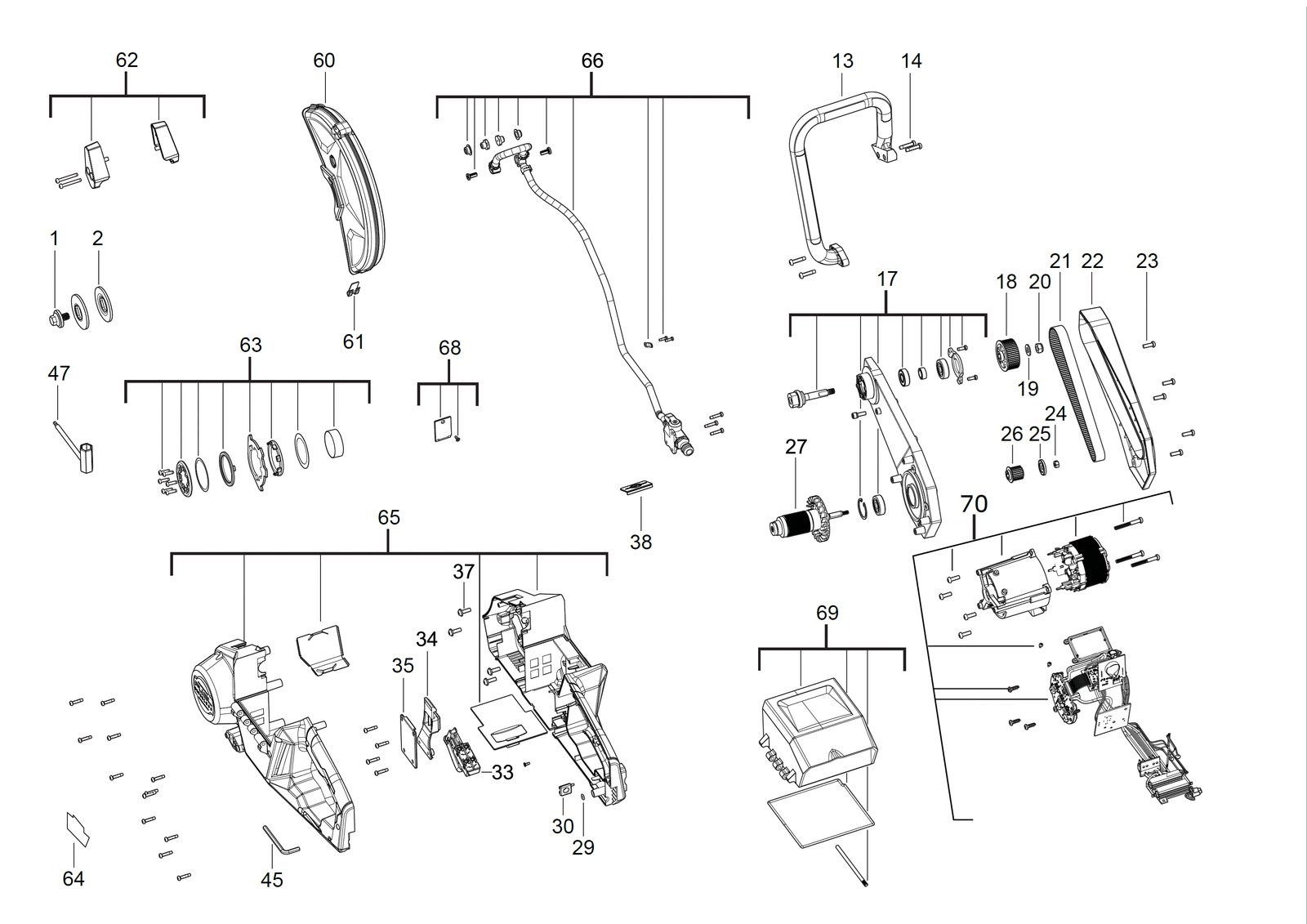

Схема инструмента
Таблица деталей — 34 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ФланецFLANGE | 4931472594товар | 1 | 4058546328962 | |
| 2 | 0002 | ФланецFLANGE | 4931472595товар | 2 | 4058546328979 | |
| 3 | 0013 | РукояткаHANDLE | 4931472597товар | 1 | 4058546328993 | |
| 4 | 0014 | ВинтSCREW | 4931465543товар | 4 | 4058546236434 | |
| 5 | 0017 | КронштейнBRACKET | 4931472598товар | 1 | 4058546329006 | |
| 6 | 0018 | Driving rollDRIVING ROLL | 4931472599товар | 1 | 4058546329013 | |
| 7 | 0019 | ШайбаWASHER | 4931465110товар | 1 | 4058546232108 | |
| 8 | 0020 | ГайкаNUT | 4931472600товар | 1 | 4058546329020 | |
| 9 | 0021 | РеменьBELT | 4931472601товар | 1 | 4058546329037 | |
| 10 | 0022 | КрышкаCOVER | 4931472602товар | 1 | 4058546329044 | |
| 11 | 0023 | ВинтSCREW | 4931453972товар | 5 | 4002395282593 | |
| 12 | 0024 | ГайкаNUT | 671686001товар | 1 | 4002395824526 | |
| 13 | 0025 | ШайбаWASHER | 4931472603товар | 1 | 4058546329051 | |
| 14 | 0026 | Driving rollDRIVING ROLL | 4931472604товар | 1 | 4058546329068 | |
| 15 | 0027 | РоторROTOR | 4931472605товар | 1 | 4058546329075 | |
| 16 | 0029 | Уплотнительное кольцоO-RING | 34404480товар | 1 | 4058546072193 | |
| 17 | 0030 | Резиновый пластинаRUBBER PLATE | 4931472606товар | 1 | 4058546329082 | |
| 18 | 0033 | ВыключательSWITCH | 4931472607товар | 1 | 4058546329099 | |
| 19 | 0034 | LatchLATCH | 4931472608товар | 1 | 4058546329105 | |
| 20 | 0035 | Latch пластинаLATCH PLATE | 4931472609товар | 1 | 4058546329112 | |
| 21 | 0037 | ВинтSCREW | 4931453939товар | 4 | 4002395280476 | |
| 22 | 0038 | РычагLEVER | 4931472610товар | 1 | 4058546329129 | |
| 23 | 0045 | КлючKEY | 4931472611товар | 1 | 4058546329136 | |
| 24 | 0047 | КлючKEY | 4931472612товар | 1 | 4058546329143 | |
| 25 | 0060 | Защитный кожухGUARD | 4931472613товар | 1 | 4058546329150 | |
| 26 | 0061 | LatchLATCH | 4931472614товар | 1 | 4058546329167 | |
| 27 | 0062 | КронштейнBRACKET | 4931472615товар | 1 | 4058546329174 | |
| 28 | 0063 | Connection комплектCONNECTION SET | 4931472616товар | 1 | 4058546329181 | |
| 29 | 0064 | Шильдик / табличка данныхRATING PLATE | 4931506819товар | 1 | 4058546561338 | |
| 30 | 0065 | КорпусHOUSING | 4931472618товар | 1 | 4058546329204 | |
| 31 | 0066 | ШлангHOSE | 4931472619товар | 1 | 4058546329211 | |
| 32 | 0068 | Battery колпачокBATTERY CAP | 4931472620товар | 1 | 4058546329228 | |
| 33 | 0069 | Battery колпачокBATTERY CAP | 4931472621товар | 1 | 4058546329235 | |
| 34 | 0070 | ЭлектронныйELECTRONIC | 4931506820товар | 1 | 4058546561345 |
