Перфоратор Milwaukee M18FCHS-122 — взрыв-схема
Сервисная страница: Перфоратор Milwaukee M18FCHS-122. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FCHS-122Артикул инструмента: 4933499217Код схемы: 400046783760 позицийКатегория: Перфораторы и отбойные молотки

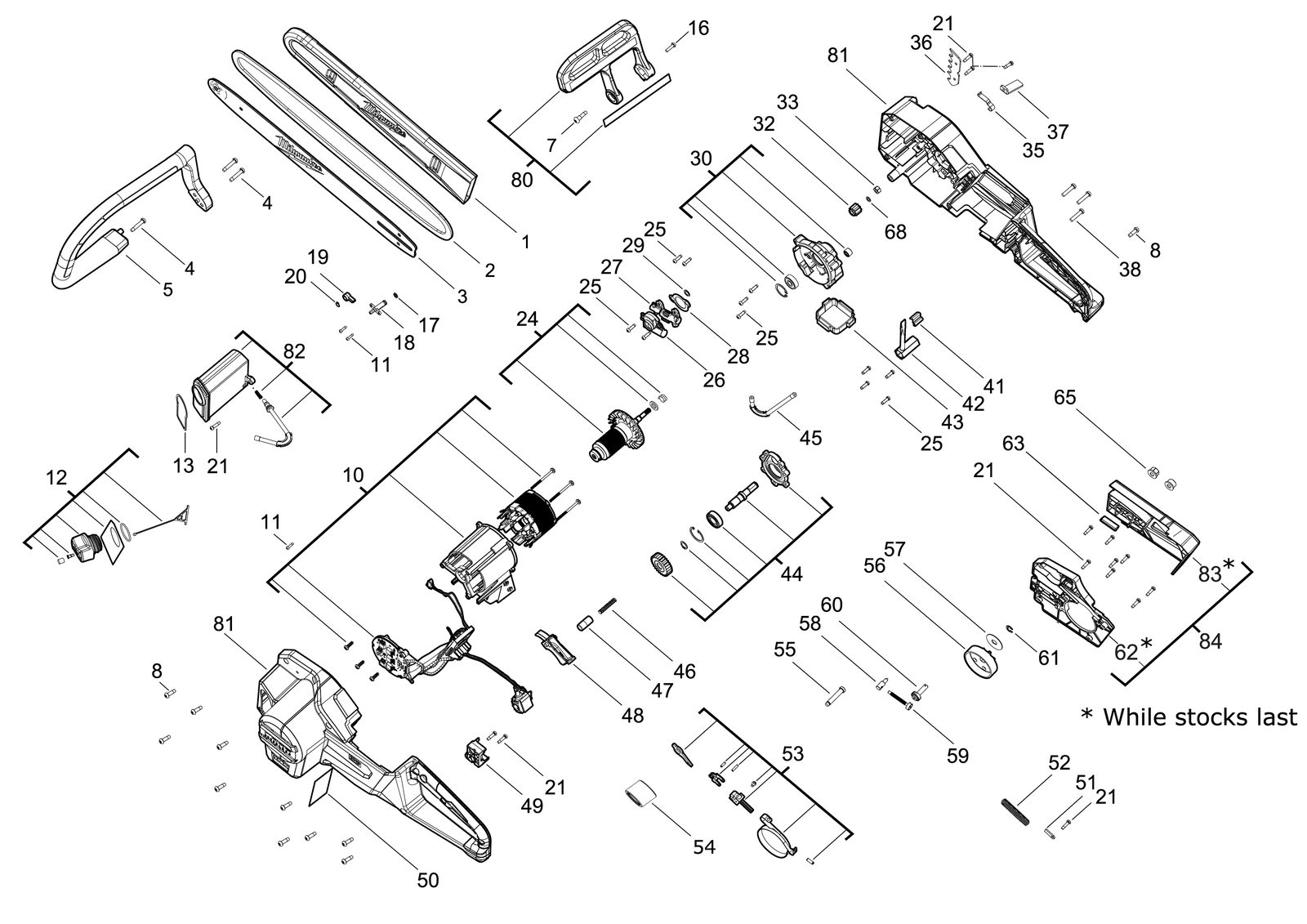

Схема инструмента
Таблица деталей — 60 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Защитный кожухGUARD | 4931465906товар | 1 | 4058546240066 | |
| 2 | 0003 | Chainsaw swordCHAINSAW SWORD | 4932480174товар | 1 | 4058546404598 | |
| 3 | 0004 | ВинтSCREW | 4931454838товар | 3 | 4058546020125 | |
| 4 | 0005 | РукояткаHANDLE | 4931465907товар | 1 | 4058546240073 | |
| 5 | 0007 | ВинтSCREW | 4931465908товар | 1 | 4058546240080 | |
| 6 | 0008 | ВинтSCREW | 4931465909товар | 11 | 4058546240097 | |
| 7 | 0010 | ЭлектронныйELECTRONIC | 4931465910товар | 1 | 4058546240103 | |
| 8 | 0011 | ВинтSCREW | 4931436686товар | 3 | 4002395258260 | |
| 9 | 0012 | КолпачокCAP | 4931465911товар | 1 | 4058546240110 | |
| 10 | 0013 | Уплотнение кольцоSEAL RING | 4931465912товар | 1 | 4058546240127 | |
| 11 | 0016 | ВинтSCREW | 4931465913товар | 1 | 4058546240134 | |
| 12 | 0017 | Уплотнительное кольцоO-RING | 4931465914товар | 1 | 4058546240141 | |
| 13 | 0018 | Разъём / соединительCONNECTOR | 4931465915товар | 1 | 4058546240158 | |
| 14 | 0019 | ВыключательSWITCH | 4931465916товар | 1 | 4058546240165 | |
| 15 | 0020 | Стопорное кольцоHOLDING RING | 4931465917товар | 1 | 4058546240172 | |
| 16 | 0021 | ВинтSCREW | 660024030товар | 15 | 4002395826957 | |
| 17 | 0024 | РоторROTOR | 4931465918товар | 1 | 4058546240189 | |
| 18 | 0025 | ВинтSCREW | 4931435150товар | 11 | 4002395859948 | |
| 19 | 0026 | Dust колпачокDUST CAP | 4931465919товар | 1 | 4058546240196 | |
| 20 | 0027 | Oil насосOIL PUMP | 4931465920товар | 1 | 4058546240202 | |
| 21 | 0028 | УплотнениеSEAL | 4931465921товар | 1 | 4058546240219 | |
| 22 | 0029 | ШайбаWASHER | 4931465922товар | 1 | 4058546240226 | |
| 23 | 0030 | РедукторGEAR BOX | 4931465923товар | 1 | 4058546240233 | |
| 24 | 0032 | PinionPINION | 4931465924товар | 1 | 4058546240240 | |
| 25 | 0033 | ГайкаNUT | 4931465925товар | 1 | 4058546240257 | |
| 26 | 0035 | ПружинаSPRING | 4931465926товар | 1 | 4058546240264 | |
| 27 | 0036 | ШайбаWASHER | 4931465927товар | 1 | 4058546240271 | |
| 28 | 0037 | Core lifter кольцоCORE LIFTER RING | 4931465928товар | 1 | 4058546240288 | |
| 29 | 0038 | ВинтSCREW | 4931465929товар | 3 | 4058546240295 | |
| 30 | 0041 | КлючWRENCH | 4931465930товар | 1 | 4058546240301 | |
| 31 | 0042 | КлючWRENCH | 4931465931товар | 1 | 4058546240318 | |
| 32 | 0043 | Wire strapWIRE STRAP | 4931465932товар | 1 | 4058546240325 | |
| 33 | 0044 | Крышка редуктораGEAR BOX COVER | 4931465933товар | 1 | 4058546240332 | |
| 34 | 0045 | WireWIRE | 4931465934товар | 1 | 4058546240349 | |
| 35 | 0046 | ПружинаSPRING | 4931465935товар | 1 | 4058546240356 | |
| 36 | 0047 | КнопкаBUTTON | 4931465936товар | 1 | 4058546240363 | |
| 37 | 0048 | Курок / выключательTRIGGER | 4931465937товар | 1 | 4058546240370 | |
| 38 | 0049 | Выключатель retainerSWITCH RETAINER | 4931465938товар | 1 | 4058546240387 | |
| 39 | 0050 | Шильдик / табличка данныхRATING PLATE | 4931465939товар | 1 | 4058546240394 | |
| 40 | 0051 | Retaining пластинаRETAINING PLATE | 4931465940товар | 1 | 4058546240400 | |
| 41 | 0052 | ПружинаSPRING | 4931465941товар | 1 | 4058546240417 | |
| 42 | 0053 | Stop шайбаSTOP WASHER | 4931465942товар | 1 | 4058546240424 | |
| 43 | 0054 | BushBUSH | 4931465943товар | 1 | 4058546240431 | |
| 44 | 0055 | БолтBOLT | 4931465944товар | 1 | 4058546240448 | |
| 45 | 0056 | Driving rollDRIVING ROLL | 4931465945товар | 1 | 4058546240455 | |
| 46 | 0057 | ШайбаWASHER | 4931465946товар | 1 | 4058546240462 | |
| 47 | 0058 | ВинтSCREW | 4931465947товар | 1 | 4058546240479 | |
| 48 | 0059 | ВинтSCREW | 4931465948товар | 1 | 4058546240486 | |
| 49 | 0060 | ВинтSCREW | 4931465949товар | 1 | 4058546240493 | |
| 50 | 0061 | ВтулкаSLEEVE | 4931436401товар | 1 | 4002395250295 | |
| 51 | 0062 | КрышкаCOVER | 4931472746товар | 1 | 4058546330484 | |
| 52 | 0063 | КронштейнBRACKET | 4931494478товар | 1 | 4058546470500 | |
| 53 | 0065 | ГайкаNUT | 4931465951товар | 2 | 4058546240516 | |
| 54 | 0068 | ШайбаWASHER | 4931465952товар | 1 | 4058546271695 | |
| 55 | 0080 | РукояткаHANDLE | 4931465953товар | 1 | 4058546271701 | |
| 56 | 0081 | КорпусHOUSING | 4931465954товар | 1 | 4058546271718 | |
| 57 | 0082 | БакTANK | 4931465955товар | 1 | 4058546271725 | |
| 58 | 0083 | КрышкаCOVER | 4931465956товар | 1 | — | |
| 59 | 0084 | КрышкаCOVER | 4931494479товар | 1 | 4058546470517 | |
| 60 | 0002 | Saw chain 3/8x406x1.1 -1pcSAW CHAIN 3/8X406X1.1 -1PC | 4932464873товар | 1 | 4058546228187 |
