Дрель-шуруповёрт Milwaukee M18FCDDEXL-0 — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee M18FCDDEXL-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FCDDEXL-0Артикул инструмента: 4933478507Код схемы: 400049187516 позицийКатегория: Дрели и шуруповёрты

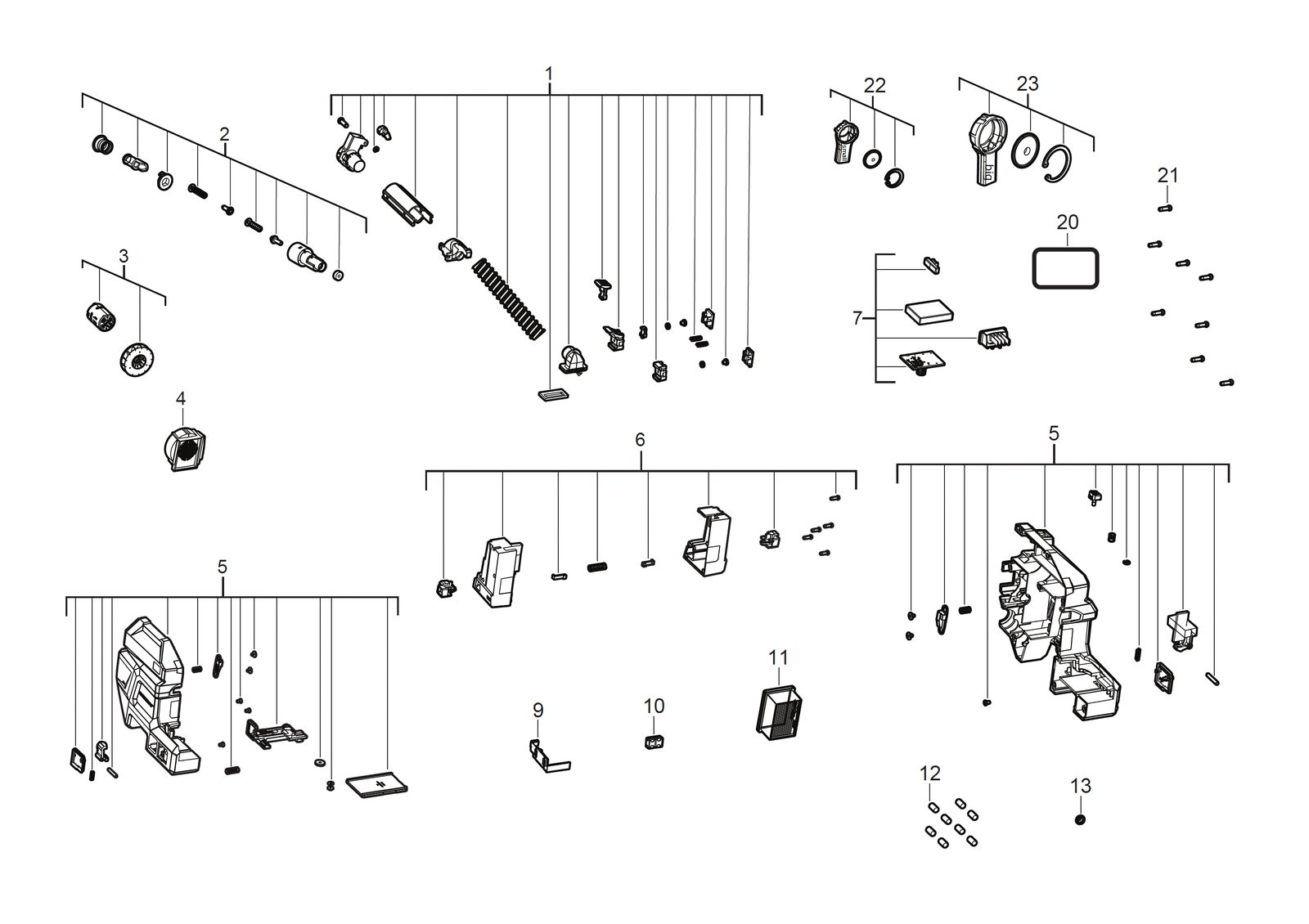

Схема инструмента
Таблица деталей — 16 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Suction трубаSUCTION PIPE | 4931494446товар | 1 | 4058546470180 | |
| 2 | 0002 | ВтулкаSLEEVE | 4931479963товар | 1 | 4058546397265 | |
| 3 | 0003 | Двигатель в сбореMOTOR ASSEMBLY | 4931479964товар | 1 | 4058546397272 | |
| 4 | 0004 | КрышкаCOVER | 4931479965товар | 1 | 4058546397289 | |
| 5 | 0005 | КорпусHOUSING | 4931494447товар | 1 | 4058546470197 | |
| 6 | 0006 | Dust редуктор в сбореDUST BOX ASSY | 4931479967товар | 1 | 4058546397302 | |
| 7 | 0007 | ЭлектронныйELECTRONIC | 4931479968товар | 1 | 4058546397319 | |
| 8 | 0009 | Holding bracketHOLDING BRACKET | 4931479970товар | 1 | 4058546397333 | |
| 9 | 0010 | Резиновый bumperRUBBER BUMPER | 4931479680товар | 1 | 4058546394431 | |
| 10 | 0011 | M12de dust фильтр фильтр - 3pcM12DE DUST FILTER FILTER - 3PC | 49902306товар | 1 | — | |
| 11 | 0012 | Резиновый bufferRUBBER BUFFER | 4931479971товар | 1 | 4058546397340 | |
| 12 | 0013 | Резиновый колпачокRUBBER CAP | 4931479972товар | 1 | 4058546397357 | |
| 13 | 0020 | Шильдик / табличка данныхRATING PLATE | 4931494448товар | 1 | 4058546470203 | |
| 14 | 0021 | ВинтSCREW | 660570005товар | 9 | 4002395827329 | |
| 15 | 0022 | НасадкаNOZZLE | 4931494449товар | 1 | 4058546470210 | |
| 16 | 0023 | НасадкаNOZZLE | 4931494450товар | 1 | 4058546470227 |
