Шлифовальная машина Milwaukee M18FBTS75-0 — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee M18FBTS75-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FBTS75-0Артикул инструмента: 4933479614Код схемы: 400049125036 позицийКатегория: Шлифовальные и полировальные машины

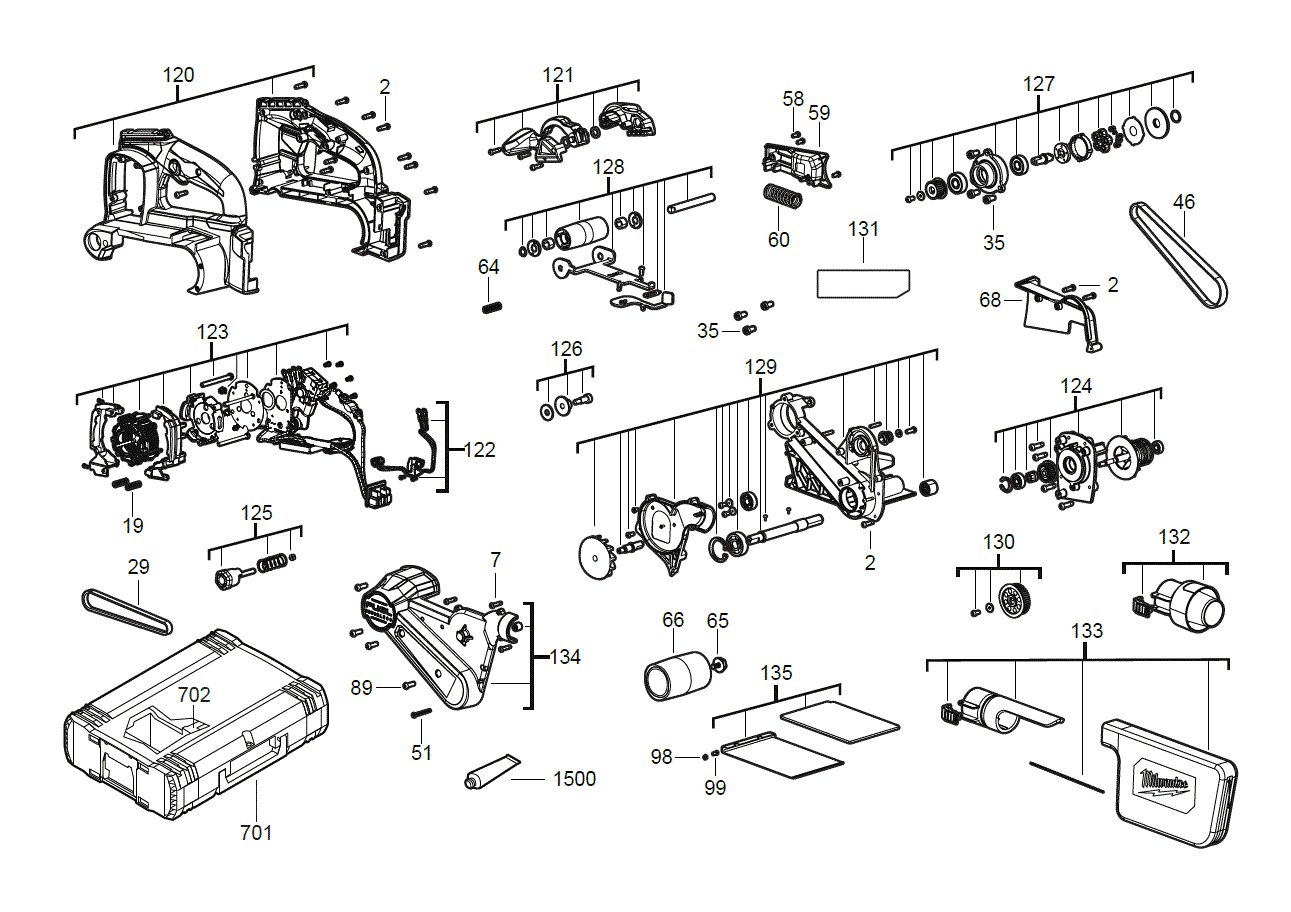

Схема инструмента
Таблица деталей — 36 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | ВинтSCREW | 4931454853товар | 15 | 4058546020279 | |
| 2 | 0007 | ВинтSCREW | 4931465499товар | 3 | 4058546235994 | |
| 3 | 0019 | ПружинаSPRING | 4931494083товар | 2 | 4058546429645 | |
| 4 | 0029 | РеменьBELT | 4931494084товар | 1 | 4058546429652 | |
| 5 | 0035 | ВинтSCREW | 4931494085товар | 6 | 4058546429669 | |
| 6 | 0046 | РеменьBELT | 4931494086товар | 1 | 4058546429676 | |
| 7 | 0051 | ВинтSCREW | 4931494087товар | 1 | 4058546429683 | |
| 8 | 0058 | ВинтSCREW | 4931435474товар | 3 | 4002395891634 | |
| 9 | 0059 | КрышкаCOVER | 4931494088товар | 1 | 4058546429690 | |
| 10 | 0060 | ПружинаSPRING | 4931494089товар | 1 | 4058546429706 | |
| 11 | 0064 | ПружинаSPRING | 4931494090товар | 1 | 4058546429713 | |
| 12 | 0065 | ВинтSCREW | 4931436670товар | 1 | 4002395257508 | |
| 13 | 0066 | DriverDRIVER | 4931494091товар | 1 | 4058546429720 | |
| 14 | 0068 | КрышкаCOVER | 4931494092товар | 1 | 4058546429737 | |
| 15 | 0089 | ВинтSCREW | 4931454795товар | 4 | 4058546014124 | |
| 16 | 0098 | ПружинаSPRING | 4931494093товар | 1 | 4058546429744 | |
| 17 | 0099 | ВинтSCREW | 4931472311товар | 1 | 4058546285289 | |
| 18 | 0120 | КорпусHOUSING | 4931494094товар | 1 | 4058546429751 | |
| 19 | 0121 | РукояткаHANDLE | 4931494095товар | 1 | 4058546429768 | |
| 20 | 0122 | Светодиод фонарьLED LIGHT | 4931494096товар | 1 | 4058546429775 | |
| 21 | 0123 | СтаторSTATOR | 4931494097товар | 1 | 4058546429782 | |
| 22 | 0124 | ДвигательMOTOR | 4931494098товар | 1 | 4058546429799 | |
| 23 | 0125 | Turning knobTURNING KNOB | 4931494099товар | 1 | 4058546429805 | |
| 24 | 0126 | РоликROLLER | 4931494100товар | 1 | 4058546429812 | |
| 25 | 0127 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931494101товар | 1 | 4058546429829 | |
| 26 | 0128 | Guide rollerGUIDE ROLLER | 4931494102товар | 1 | 4058546429836 | |
| 27 | 0129 | FrameFRAME | 4931494103товар | 1 | 4058546429843 | |
| 28 | 0130 | ШкивPULLEY | 4931494104товар | 1 | 4058546429850 | |
| 29 | 0131 | Шильдик / табличка данныхRATING PLATE | 4931494105товар | 1 | 4058546429867 | |
| 30 | 0132 | Dust extr.connectorDUST EXTR.CONNECTOR | 4931494106товар | 1 | 4058546429874 | |
| 31 | 0133 | ПылесборникDUST BAG | 4931494107товар | 1 | 4058546429881 | |
| 32 | 0134 | КрышкаCOVER | 4931494108товар | 1 | 4058546429898 | |
| 33 | 0135 | ПластинаPLATE | 4931494109товар | 1 | 4058546429904 | |
| 34 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 | |
| 35 | 0702 | ВставкаINSERT | 4931494110товар | 1 | 4058546429911 | |
| 36 | 1500 | Loctite 277 thread lock fluidLOCTITE 277 THREAD LOCK FLUID | 4931453843товар | 1 | 4002395274710 |
