Пила Milwaukee M18FBS85-0C — взрыв-схема
Сервисная страница: Пила Milwaukee M18FBS85-0C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FBS85-0CАртикул инструмента: 4933471496Код схемы: 400047467839 позицийКатегория: Пилы, лобзики и инструмент для резки

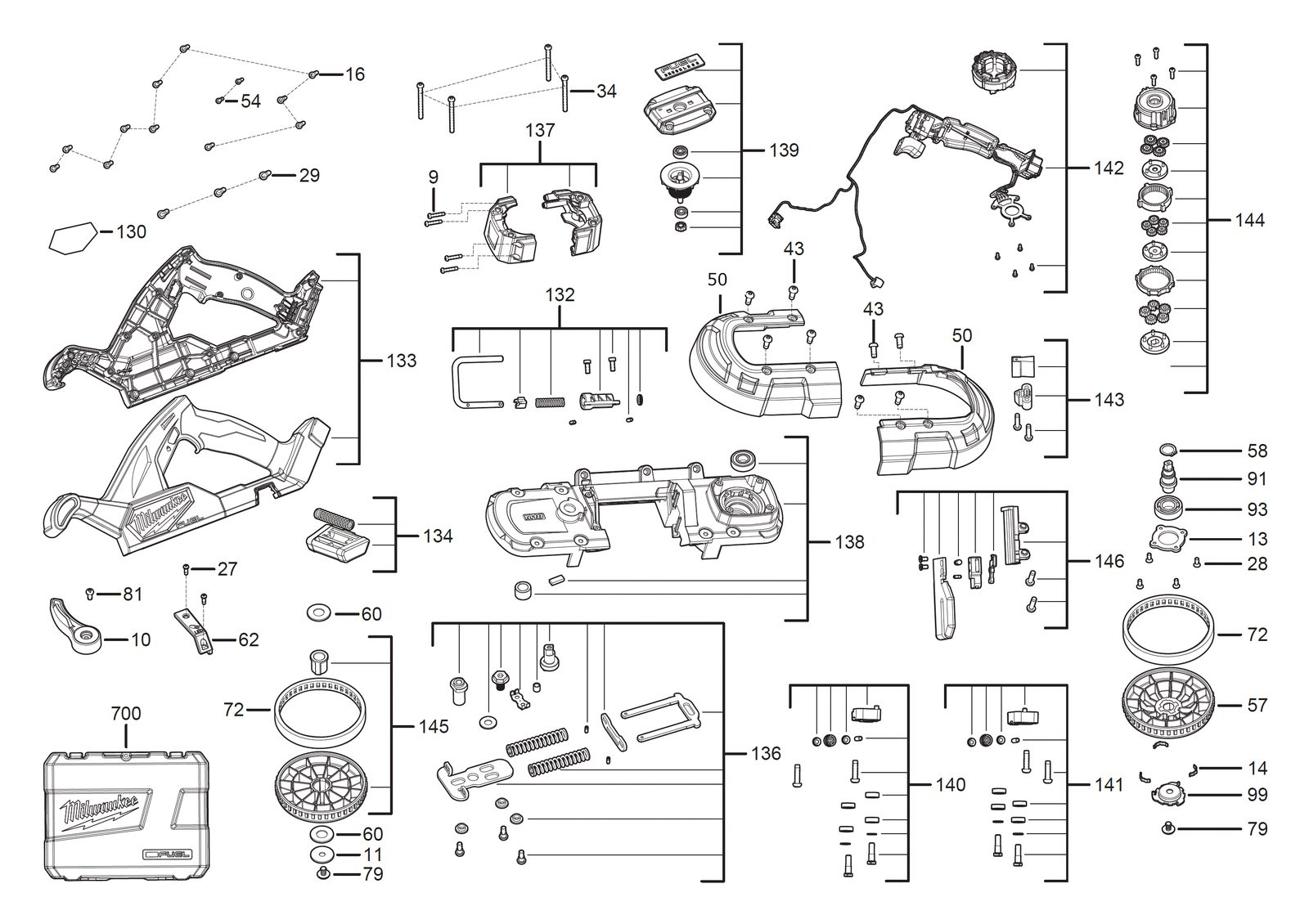

Схема инструмента
Таблица деталей — 39 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0009 | ВинтSCREW | 660230017товар | 4 | 4002395839742 | |
| 2 | 0010 | Tension leverTENSION LEVER | 4931472747товар | 1 | 4058546330491 | |
| 3 | 0011 | ШайбаWASHER | 633266001товар | 1 | — | |
| 4 | 0013 | ПластинаPLATE | 4931472748товар | 1 | 4058546330507 | |
| 5 | 0014 | Пружина пластинаSPRING PLATE | 4931472749товар | 3 | 4058546330514 | |
| 6 | 0016 | ВинтSCREW | 4931453119товар | 11 | — | |
| 7 | 0027 | ВинтSCREW | 661414002товар | 2 | — | |
| 8 | 0028 | ВинтSCREW | 4931472750товар | 4 | 4058546330521 | |
| 9 | 0029 | ВинтSCREW | 4931465543товар | 3 | 4058546236434 | |
| 10 | 0034 | ВинтSCREW | 4931436424товар | 4 | 4002395248926 | |
| 11 | 0043 | Винт torx винтSCREW TORX SCREW | 06825314товар | 8 | 4002395851935 | |
| 12 | 0050 | Защитный кожухGUARD | 4931494471товар | 1 | 4058546470432 | |
| 13 | 0054 | ВинтSCREW | 4931465499товар | 2 | 4058546235994 | |
| 14 | 0057 | ШкивPULLEY | 4931472753товар | 1 | 4058546330552 | |
| 15 | 0058 | Snap кольцоSNAP RING | 4931472754товар | 1 | 4058546330569 | |
| 16 | 0060 | ШайбаWASHER | 560189001товар | 2 | 4002395829903 | |
| 17 | 0062 | Holding bracketHOLDING BRACKET | 4931472755товар | 1 | 4058546330576 | |
| 18 | 0072 | Planet wheelPLANET WHEEL | 4931472756товар | 2 | 4058546330583 | |
| 19 | 0079 | ВинтSCREW | 661299001товар | 2 | 4002395829804 | |
| 20 | 0081 | ВинтSCREW | 4931472757товар | 1 | 4058546330590 | |
| 21 | 0091 | ВалSHAFT | 4931472758товар | 1 | 4058546330606 | |
| 22 | 0093 | Шариковый подшипникBALL BEARING | 4931472759товар | 1 | 4058546330613 | |
| 23 | 0099 | ШайбаWASHER | 4931472761товар | 1 | 4058546330637 | |
| 24 | 0130 | Шильдик / табличка данныхRATING PLATE | 4931472762товар | 1 | 4058546330644 | |
| 25 | 0132 | КрюкHOOK | 4931472763товар | 1 | 4058546330651 | |
| 26 | 0133 | Рукоятка shellsHANDLE SHELLS | 4931472764товар | 1 | 4058546330668 | |
| 27 | 0134 | Замок / фиксаторLOCK | 4931472765товар | 1 | 4058546330675 | |
| 28 | 0136 | Tensioning deviceTENSIONING DEVICE | 4931472766товар | 1 | 4058546330682 | |
| 29 | 0137 | Комплект корпуса в сбореHOUSING SET ASSY | 4931472767товар | 1 | 4058546330699 | |
| 30 | 0138 | Подшипник end пластинаBEARING END PLATE | 4931472768товар | 1 | 4058546330705 | |
| 31 | 0139 | Двигатель в сбореMOTOR ASSEMBLY | 4931472769товар | 1 | 4058546330712 | |
| 32 | 0140 | Steering pulleySTEERING PULLEY | 4931472770товар | 1 | 4058546330729 | |
| 33 | 0141 | Steering pulleySTEERING PULLEY | 4931472771товар | 1 | 4058546330736 | |
| 34 | 0142 | ЭлектронныйELECTRONIC | 4931472772товар | 1 | 4058546330743 | |
| 35 | 0143 | Steel wire щёткаSTEEL WIRE BRUSH | 4931472773товар | 1 | 4058546330750 | |
| 36 | 0144 | РедукторGEAR BOX | 4931472774товар | 1 | 4058546330767 | |
| 37 | 0145 | ШкивPULLEY | 4931472775товар | 1 | 4058546330774 | |
| 38 | 0146 | Guide shoeGUIDE SHOE | 4931472776товар | 1 | 4058546330781 | |
| 39 | 0700 | КейсCARRYING CASE | 4931472777товар | 1 | 4058546330798 |
