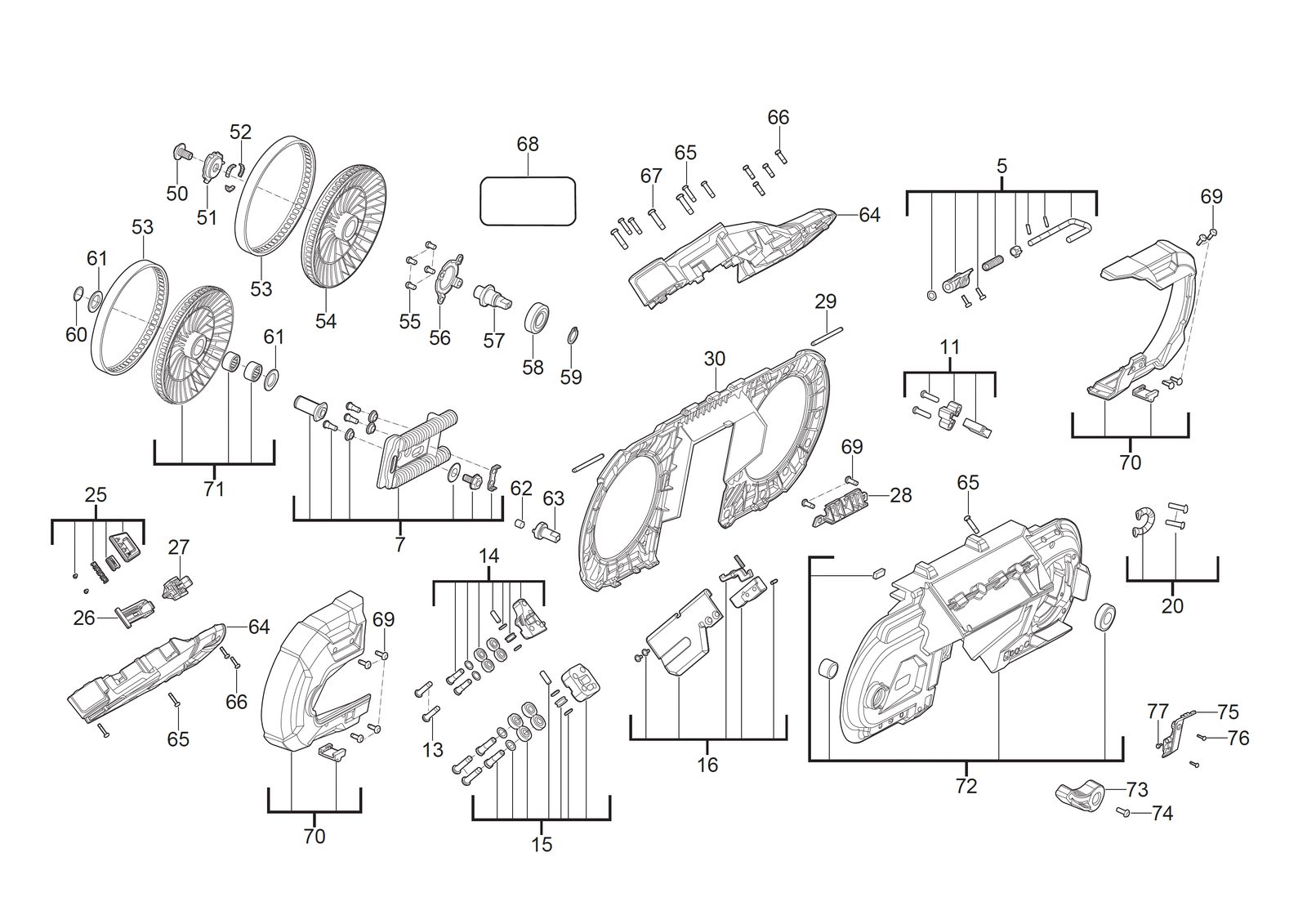

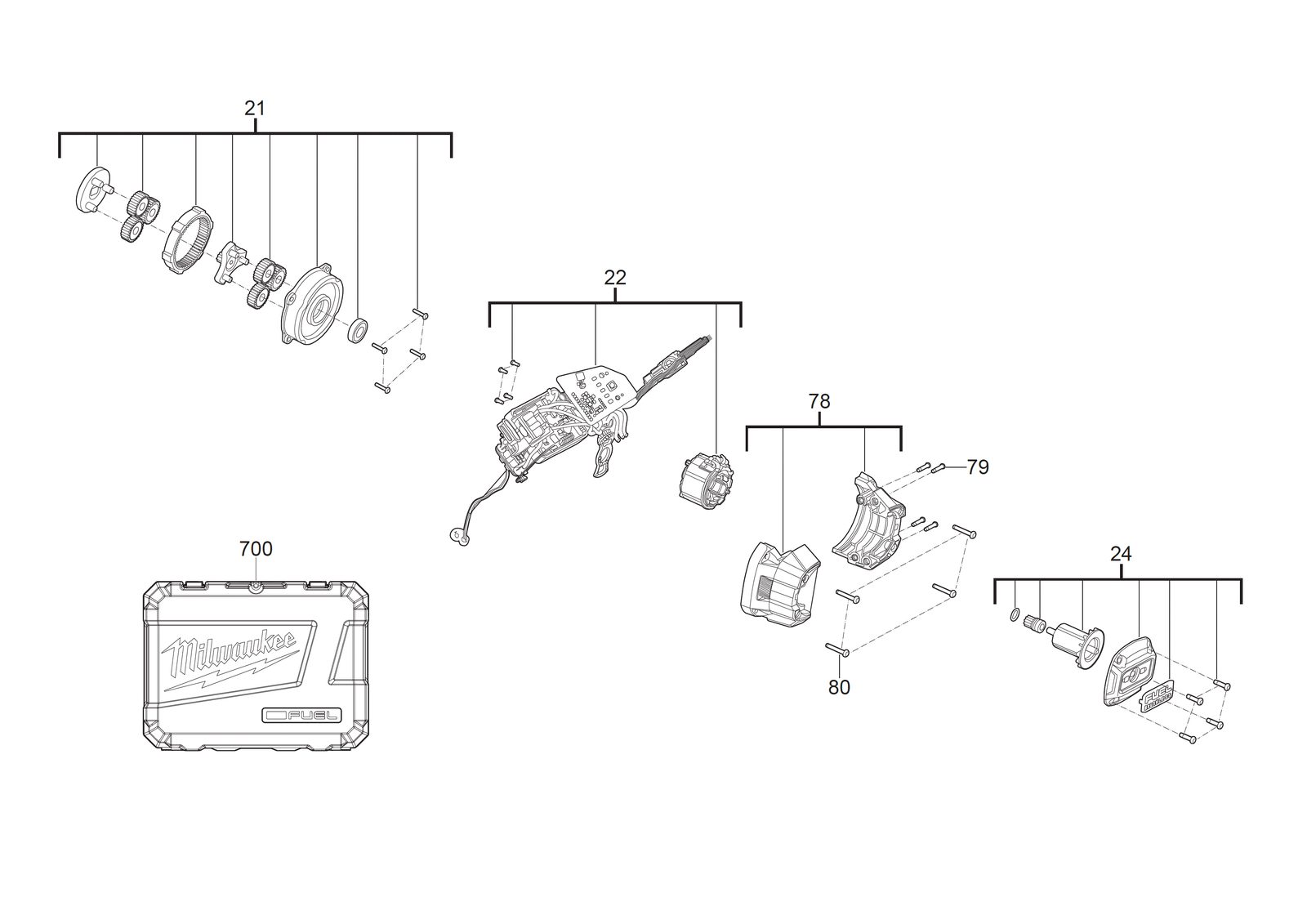

Пила Milwaukee M18FBS127-0 — взрыв-схема
Сервисная страница: Пила Milwaukee M18FBS127-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FBS127-0Артикул инструмента: 4933498309Код схемы: 400050373049 позицийКатегория: Пилы, лобзики и инструмент для резки
Таблица деталей — 49 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0005 | КрюкHOOK | 4931506638товар | 1 | 4058546559526 | |
| 2 | 0007 | Tension leverTENSION LEVER | 4931506639товар | 1 | 4058546559533 | |
| 3 | 0011 | Tire clearing щётка kit,038110/next genTIRE CLEARING BRUSH KIT,038110/NEXT GEN | 4931436745товар | 1 | 4002395811045 | |
| 4 | 0013 | ВинтSCREW | 4931506640товар | 4 | 4058546559540 | |
| 5 | 0014 | Guide blockGUIDE BLOCK | 4931506641товар | 1 | 4058546559557 | |
| 6 | 0015 | Guide blockGUIDE BLOCK | 4931506642товар | 1 | 4058546559564 | |
| 7 | 0016 | Guide shoeGUIDE SHOE | 4931506643товар | 1 | 4058546559571 | |
| 8 | 0020 | КронштейнBRACKET | 4931506644товар | 1 | 4058546559588 | |
| 9 | 0021 | Комплект шестерёнGEAR KIT | 4931506645товар | 1 | 4058546559595 | |
| 10 | 0022 | ЭлектронныйELECTRONIC | 4931506646товар | 1 | 4058546559601 | |
| 11 | 0024 | Ротор / якорьARMATURE | 4931506647товар | 1 | 4058546559618 | |
| 12 | 0025 | Dial-modul в сбореDIAL-MODUL ASSEMBLY | 4931506648товар | 1 | 4058546559625 | |
| 13 | 0026 | Курок / выключательTRIGGER | 4931506649товар | 1 | 4058546559632 | |
| 14 | 0027 | КнопкаBUTTON | 4931506650товар | 1 | 4058546559649 | |
| 15 | 0028 | Hinge pieceHINGE PIECE | 4931506651товар | 1 | 4058546559656 | |
| 16 | 0029 | ШтифтPIN | 4931506652товар | 2 | 4058546559663 | |
| 17 | 0030 | КрышкаCOVER | 4931506653товар | 1 | 4058546559670 | |
| 18 | 0050 | ВинтSCREW | 4931506654товар | 1 | 4058546559687 | |
| 19 | 0051 | ШайбаWASHER | 4931506655товар | 1 | 4058546559694 | |
| 20 | 0052 | Пружина пластинаSPRING PLATE | 4931472749товар | 3 | 4058546330514 | |
| 21 | 0053 | РеменьBELT | 4931436235товар | 2 | 4002395252039 | |
| 22 | 0054 | ШкивPULLEY | 4931506656товар | 1 | 4058546559700 | |
| 23 | 0055 | ВинтSCREW | 4931506657товар | 4 | 4058546559717 | |
| 24 | 0056 | ПластинаPLATE | 4931506658товар | 1 | 4058546559724 | |
| 25 | 0057 | ВалSHAFT | 4931506659товар | 1 | 4058546559731 | |
| 26 | 0058 | Groov. шариковый подшипникGROOV. BALL BEARING | 4931506660товар | 1 | 4058546559748 | |
| 27 | 0059 | Retaining кольцоRETAINING RING | 4931453112товар | 1 | 4002395152063 | |
| 28 | 0060 | Защитный шайбаPROTECTION WASHER | 4931436231товар | 1 | — | |
| 29 | 0061 | SpacerSPACER | 4931436232товар | 2 | 4002395252008 | |
| 30 | 0062 | BushBUSH | 4931436240товар | 1 | 4002395252084 | |
| 31 | 0063 | Cam валCAM SHAFT | 4931506661товар | 1 | 4058546559755 | |
| 32 | 0064 | Рукоятка compl.HANDLE COMPL. | 4931506662товар | 1 | 4058546559762 | |
| 33 | 0065 | ВинтSCREW | 4931473265товар | 7 | 4058546335670 | |
| 34 | 0066 | ВинтSCREW | 4931473361товар | 6 | 4058546336639 | |
| 35 | 0067 | ВинтSCREW | 4931465543товар | 3 | 4058546236434 | |
| 36 | 0068 | Шильдик / табличка данныхRATING PLATE | 4931506663товар | 1 | 4058546559779 | |
| 37 | 0069 | Винт torx винтSCREW TORX SCREW | 06825314товар | 10 | 4002395851935 | |
| 38 | 0070 | Main shroudMAIN SHROUD | 4931506664товар | 1 | 4058546559786 | |
| 39 | 0071 | ПодшипникBEARING | 4931506665товар | 1 | 4058546559793 | |
| 40 | 0072 | BodyBODY | 4931506666товар | 1 | 4058546559809 | |
| 41 | 0073 | РычагLEVER | 4931506667товар | 1 | 4058546559816 | |
| 42 | 0074 | ВинтSCREW | 4931452223товар | 1 | 4002395180370 | |
| 43 | 0075 | КорпусHOUSING | 4931506668товар | 1 | 4058546559823 | |
| 44 | 0076 | ВинтSCREW | 661414002товар | 2 | — | |
| 45 | 0077 | ВинтSCREW | 4931465279товар | 1 | 4058546233792 | |
| 46 | 0078 | Корпус двигателяMOTOR HOUSING | 4931506669товар | 1 | 4058546559830 | |
| 47 | 0079 | ВинтSCREW | 660230017товар | 4 | 4002395839742 | |
| 48 | 0080 | ВинтSCREW | 4931473740товар | 4 | 4058546356163 | |
| 49 | 0700 | КейсCARRYING CASE | 4931506670товар | 1 | 4058546559847 |
