Пылесос или система пылеудаления Milwaukee M18FBPV2-0 — взрыв-схема
Сервисная страница: Пылесос или система пылеудаления Milwaukee M18FBPV2-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FBPV2-0Артикул инструмента: 4933500039Код схемы: 400051023045 позицийКатегория: Пылесосы и пылеудаление

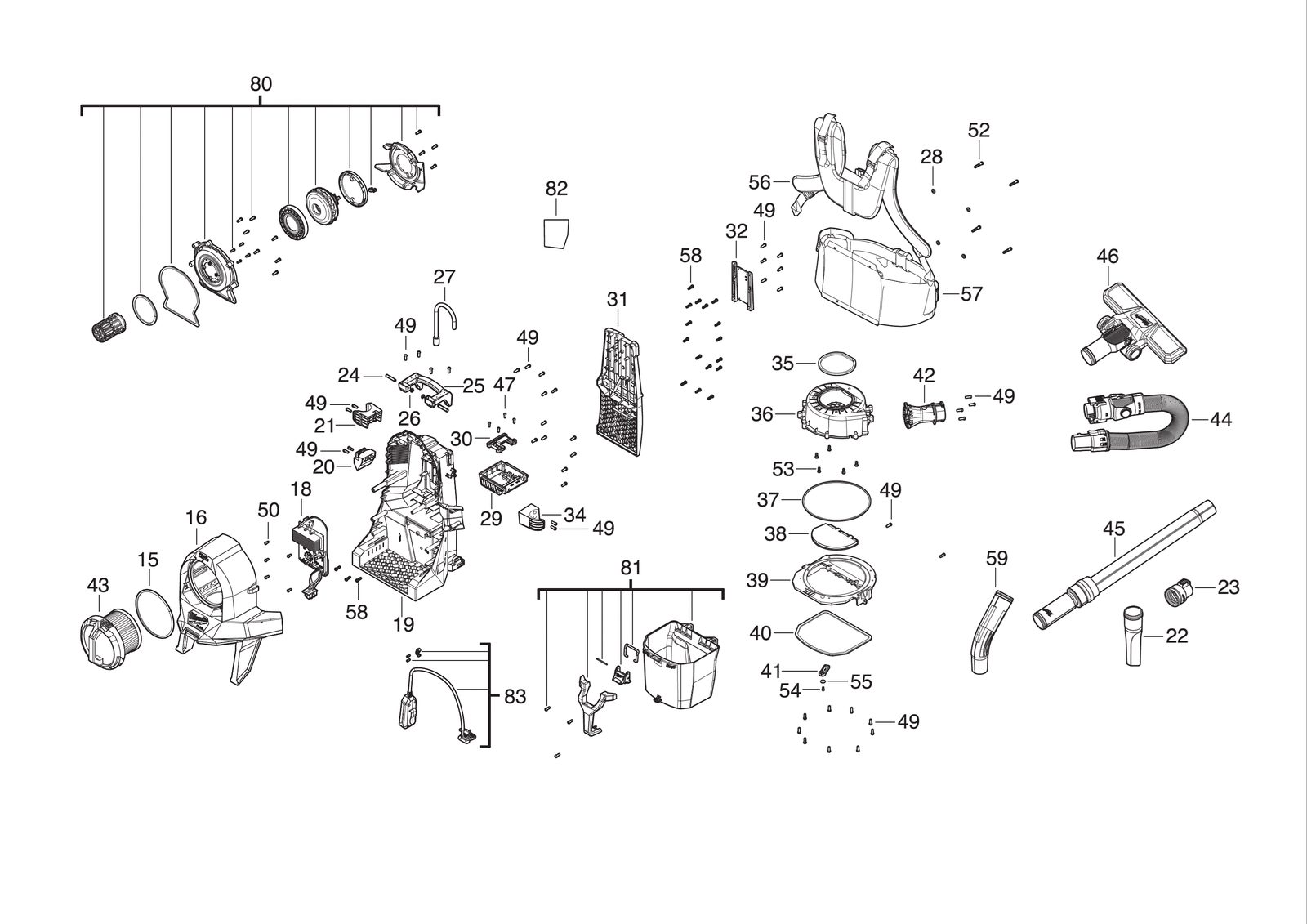

Схема инструмента
Таблица деталей — 45 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0015 | УплотнениеSEAL | 4931508276товар | 1 | 4058546629380 | |
| 2 | 0016 | КорпусHOUSING | 4931508277товар | 1 | 4058546629397 | |
| 3 | 0018 | ЭлектронныйELECTRONIC | 4931508278товар | 1 | 4058546629403 | |
| 4 | 0019 | КорпусHOUSING | 4931508279товар | 1 | 4058546629410 | |
| 5 | 0020 | Holding bracketHOLDING BRACKET | 4931508280товар | 1 | 4058546629427 | |
| 6 | 0021 | Клипса / фиксаторCLIP | 4931508281товар | 1 | 4058546629434 | |
| 7 | 0022 | Crevice toolCREVICE TOOL | 4931508282товар | 1 | 4058546629441 | |
| 8 | 0023 | Dust extractionDUST EXTRACTION | 4931508283товар | 1 | 4058546629458 | |
| 9 | 0024 | ВинтSCREW | 4931508284товар | 2 | 4058546629465 | |
| 10 | 0025 | РукояткаHANDLE | 4931508285товар | 1 | 4058546629472 | |
| 11 | 0026 | КольцоRING | 4931454323товар | 2 | 4002395286133 | |
| 12 | 0027 | КрюкHOOK | 4931508286товар | 1 | 4058546629489 | |
| 13 | 0028 | ШайбаWASHER | 4931508287товар | 4 | 4058546629496 | |
| 14 | 0029 | КронштейнBRACKET | 4931508288товар | 1 | 4058546629502 | |
| 15 | 0030 | КрышкаCOVER | 4931508289товар | 1 | 4058546629519 | |
| 16 | 0031 | КорпусHOUSING | 4931508290товар | 1 | 4058546629526 | |
| 17 | 0032 | КрышкаCOVER | 4931508291товар | 1 | 4058546629533 | |
| 18 | 0034 | ДержательHOLDER | 4931508292товар | 1 | 4058546629540 | |
| 19 | 0035 | Резиновый кольцоRUBBER RING | 4931508293товар | 1 | 4058546629557 | |
| 20 | 0036 | КрышкаCOVER | 4931508294товар | 1 | 4058546629564 | |
| 21 | 0037 | УплотнениеSEAL | 4931508295товар | 1 | 4058546629571 | |
| 22 | 0038 | ПластинаPLATE | 4931508296товар | 1 | 4058546629588 | |
| 23 | 0039 | Опорная плитаBASE PLATE | 4931508297товар | 1 | 4058546629595 | |
| 24 | 0040 | УплотнениеSEAL | 4931508298товар | 1 | 4058546629601 | |
| 25 | 0041 | PivotPIVOT | 4931508299товар | 1 | 4058546629618 | |
| 26 | 0042 | Разъём / соединительCONNECTOR | 4931508300товар | 1 | 4058546629625 | |
| 27 | 0043 | Dry фильтр hepa universal replacementDRY FILTER HEPA UNIVERSAL REPLACEMENT | 4932500170товар | 1 | 4058546614720 | |
| 28 | 0044 | Suction hoseSUCTION HOSE | 4931508301товар | 1 | 4058546629632 | |
| 29 | 0045 | Wall держательWALL HOLDER | 4931508302товар | 1 | 4058546629649 | |
| 30 | 0046 | Floor toolFLOOR TOOL | 4931508303товар | 1 | 4058546629656 | |
| 31 | 0047 | ВинтSCREW | 4931436686товар | 4 | 4002395258260 | |
| 32 | 0049 | ВинтSCREW | 4931461455товар | 41 | — | |
| 33 | 0050 | ВинтSCREW | 4931508304товар | 5 | 4058546629663 | |
| 34 | 0052 | ВинтSCREW | 4931508305товар | 4 | 4058546629670 | |
| 35 | 0053 | ВинтSCREW | 4931506848товар | 5 | 4058546561628 | |
| 36 | 0054 | ВинтSCREW | 4931508306товар | 1 | 4058546629687 | |
| 37 | 0055 | ШайбаWASHER | 4931495841товар | 1 | 4058546495091 | |
| 38 | 0056 | Safety strapSAFETY STRAP | 4931508307товар | 1 | 4058546629694 | |
| 39 | 0057 | WaistbeltWAISTBELT | 4931508308товар | 1 | 4058546629700 | |
| 40 | 0058 | ВинтSCREW | 4931496152товар | 19 | 4058546532895 | |
| 41 | 0059 | РукояткаHANDLE | 4931508309товар | 1 | 4058546629717 | |
| 42 | 0080 | ДвигательMOTOR | 4931508310товар | 1 | 4058546629724 | |
| 43 | 0081 | БакTANK | 4931508311товар | 1 | 4058546629731 | |
| 44 | 0082 | Шильдик / табличка данныхRATING PLATE | 4931508312товар | 1 | 4058546629748 | |
| 45 | 0083 | Remote dialREMOTE DIAL | 4931508313товар | 1 | 4058546629755 |
