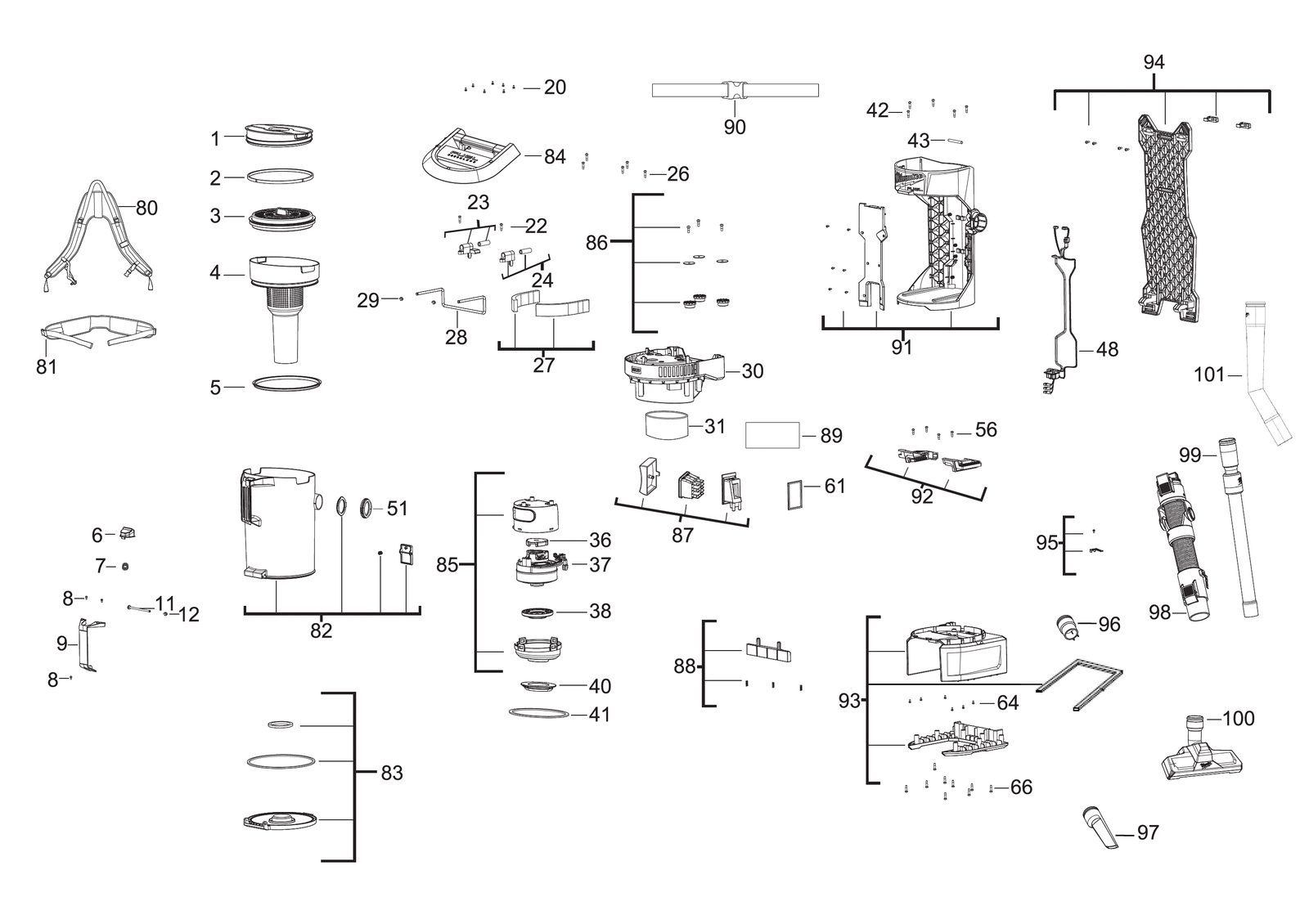

Пылесос или система пылеудаления Milwaukee M18FBPV-0 — взрыв-схема
Сервисная страница: Пылесос или система пылеудаления Milwaukee M18FBPV-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FBPV-0Артикул инструмента: 4933464483Код схемы: 400046932656 позицийКатегория: Пылесосы и пылеудаление
Таблица деталей — 56 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Шестерня крышкаGEAR COVER | 4931466202товар | 1 | 4058546274191 | |
| 2 | 0002 | ПрокладкаGASKET | 4931466203товар | 1 | 4058546274207 | |
| 3 | 0003 | ФильтрFILTER | 4931466204товар | 1 | 4058546274214 | |
| 4 | 0004 | Фильтр держательFILTER HOLDER | 4931466205товар | 1 | 4058546274221 | |
| 5 | 0005 | ПрокладкаGASKET | 4931466206товар | 1 | 4058546274238 | |
| 6 | 0006 | Lock в сбореLOCK COMPLETE | 4931466207товар | 1 | 4058546274245 | |
| 7 | 0007 | ПружинаSPRING | 4931466208товар | 1 | 4058546274252 | |
| 8 | 0008 | ВинтSCREW | 4931466209товар | 3 | 4058546274269 | |
| 9 | 0009 | GripGRIP | 4931466210товар | 1 | 4058546274276 | |
| 10 | 0011 | БолтBOLT | 4931466211товар | 1 | 4058546274283 | |
| 11 | 0012 | Snap кольцоSNAP RING | 4931466212товар | 1 | 4058546274290 | |
| 12 | 0020 | ВинтSCREW | 4931466213товар | 7 | 4058546274306 | |
| 13 | 0022 | ВинтSCREW | 4931466214товар | 4 | 4058546274313 | |
| 14 | 0023 | ДержательHOLDER | 4931466215товар | 1 | 4058546274320 | |
| 15 | 0024 | ДержательHOLDER | 4931466216товар | 1 | 4058546274337 | |
| 16 | 0026 | ВинтSCREW | 4931466218товар | 5 | 4058546274351 | |
| 17 | 0027 | Резиновый bufferRUBBER BUFFER | 4931466219товар | 1 | 4058546274368 | |
| 18 | 0028 | КрюкHOOK | 4931466220товар | 1 | 4058546274375 | |
| 19 | 0029 | Snap кольцоSNAP RING | 4931466221товар | 2 | 4058546274382 | |
| 20 | 0030 | Корпус двигателяMOTOR HOUSING | 4931466222товар | 1 | 4058546274399 | |
| 21 | 0031 | Резиновый bufferRUBBER BUFFER | 4931466223товар | 1 | 4058546274405 | |
| 22 | 0036 | BufferBUFFER | 4931466224товар | 1 | 4058546274412 | |
| 23 | 0037 | ДвигательMOTOR | 4931466225товар | 1 | 4058546274429 | |
| 24 | 0038 | ПрокладкаGASKET | 4931466226товар | 1 | 4058546274436 | |
| 25 | 0040 | ПрокладкаGASKET | 4931466227товар | 1 | 4058546274443 | |
| 26 | 0041 | ПрокладкаGASKET | 4931466228товар | 1 | 4058546274450 | |
| 27 | 0042 | ВинтSCREW | 4931466229товар | 5 | 4058546274467 | |
| 28 | 0043 | ШтифтPIN | 4931466230товар | 1 | 4058546274474 | |
| 29 | 0048 | Кабель комплектCABLE SET | 4931466231товар | 1 | 4058546274481 | |
| 30 | 0051 | ПрокладкаGASKET | 4931466232товар | 1 | 4058546274498 | |
| 31 | 0056 | ВинтSCREW | 4931466233товар | 4 | 4058546274504 | |
| 32 | 0061 | ПрокладкаGASKET | 4931466234товар | 1 | 4058546274511 | |
| 33 | 0064 | ВинтSCREW | 4931466235товар | 6 | 4058546274528 | |
| 34 | 0066 | ВинтSCREW | 4931466236товар | 8 | 4058546274535 | |
| 35 | 0080 | StrapSTRAP | 4931466237товар | 1 | 4058546274542 | |
| 36 | 0081 | StrapSTRAP | 4931466238товар | 1 | 4058546274559 | |
| 37 | 0082 | БакTANK | 4931466239товар | 1 | 4058546274566 | |
| 38 | 0083 | КрышкаCOVER | 4931466240товар | 1 | 4058546274573 | |
| 39 | 0084 | РукояткаHANDLE | 4931466241товар | 1 | 4058546274580 | |
| 40 | 0085 | Корпус двигателяMOTOR HOUSING | 4931466242товар | 1 | 4058546274597 | |
| 41 | 0086 | BufferBUFFER | 4931466243товар | 1 | 4058546274603 | |
| 42 | 0087 | ВыключательSWITCH | 4931466244товар | 1 | 4058546274610 | |
| 43 | 0088 | ПружинаSPRING | 4931466245товар | 1 | 4058546274627 | |
| 44 | 0089 | Шильдик / табличка данныхRATING PLATE | 4931466246товар | 1 | 4058546274634 | |
| 45 | 0090 | StrapSTRAP | 4931466247товар | 1 | 4058546274641 | |
| 46 | 0091 | КорпусHOUSING | 4931466248товар | 1 | 4058546274658 | |
| 47 | 0092 | ДержательHOLDER | 4931466249товар | 1 | 4058546274665 | |
| 48 | 0093 | КорпусHOUSING | 4931466250товар | 1 | 4058546274672 | |
| 49 | 0094 | FrameFRAME | 4931466251товар | 1 | 4058546274689 | |
| 50 | 0095 | Клипса на ременьBELT CLIP | 4931466252товар | 1 | 4058546274696 | |
| 51 | 0096 | ПереходникADAPTOR | 4931466253товар | 1 | 4058546274702 | |
| 52 | 0097 | Gap насадкаGAP NOZZLE | 4931466254товар | 1 | 4058546274719 | |
| 53 | 0098 | ШлангHOSE | 4931466255товар | 1 | 4058546274726 | |
| 54 | 0099 | Suction трубаSUCTION PIPE | 4931466256товар | 1 | 4058546274733 | |
| 55 | 0100 | Gap насадкаGAP NOZZLE | 4931466257товар | 1 | 4058546274740 | |
| 56 | 0101 | РукояткаHANDLE | 4931494651товар | 1 | 4058546472238 |
