Садовый инструмент Milwaukee M18FBLG3-802 — взрыв-схема
Сервисная страница: Садовый инструмент Milwaukee M18FBLG3-802. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FBLG3-802Артикул инструмента: 4933493302Код схемы: 400050332222 позицииКатегория: Садовый и хозяйственный инструмент

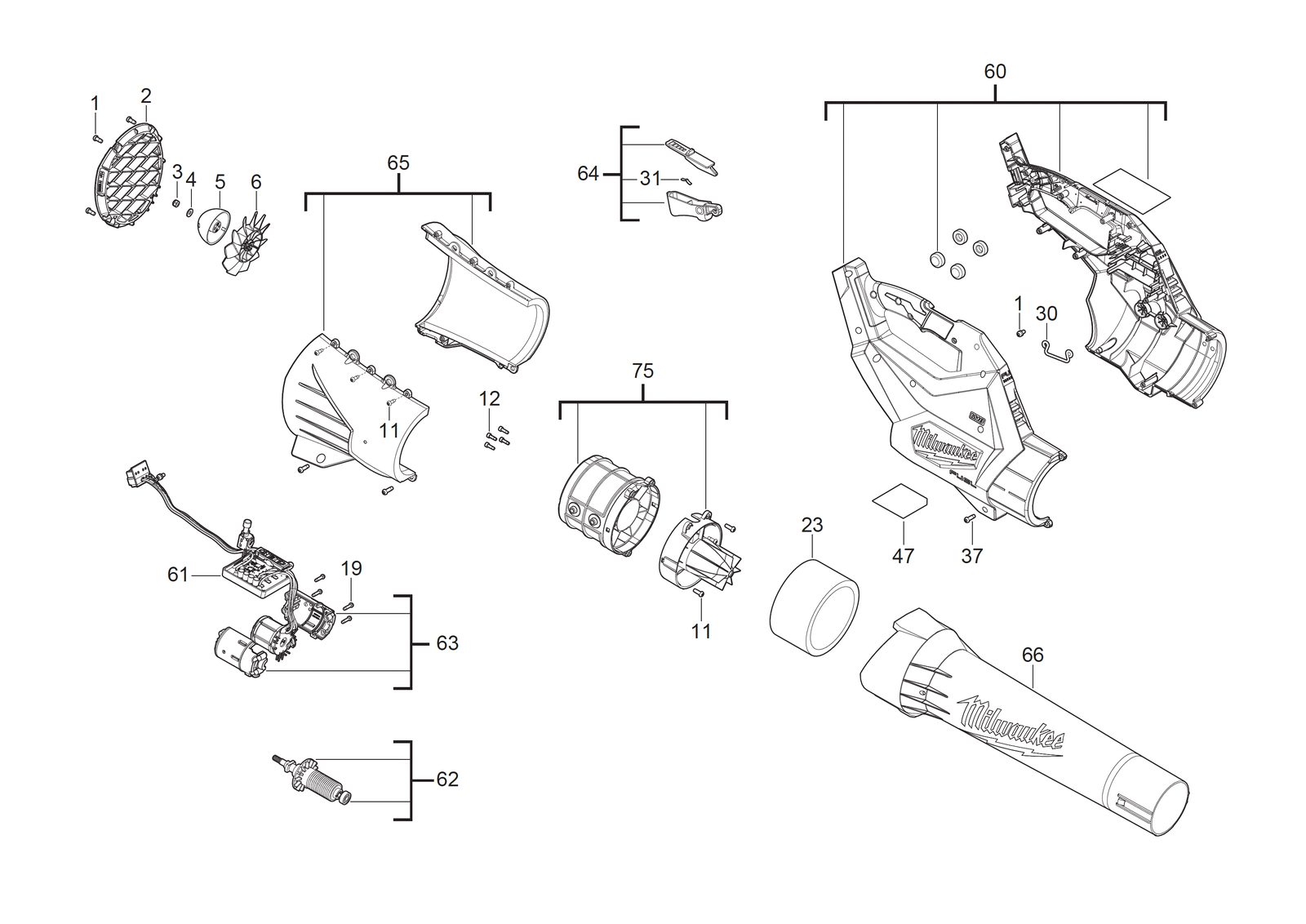

Схема инструмента
Таблица деталей — 22 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931435015товар | 5 | 4002395856633 | |
| 2 | 0002 | КрышкаCOVER | 4931496840товар | 1 | 4058546539771 | |
| 3 | 0003 | ГайкаNUT | 4931453988товар | 1 | 4002395280551 | |
| 4 | 0004 | ШайбаWASHER | 4931496841товар | 1 | 4058546539788 | |
| 5 | 0005 | КолпачокCAP | 4931496842товар | 1 | 4058546539795 | |
| 6 | 0006 | ВентиляторFAN | 4931496843товар | 1 | 4058546539801 | |
| 7 | 0011 | ВинтSCREW | 4931447515товар | 6 | 4002395880539 | |
| 8 | 0012 | ВинтSCREW | 4931496844товар | 4 | 4058546539818 | |
| 9 | 0019 | ВинтSCREW | 4931453227товар | 4 | 4002395153206 | |
| 10 | 0023 | Foam slugFOAM SLUG | 4931496845товар | 1 | 4058546539825 | |
| 11 | 0030 | WireWIRE | 4931496490товар | 1 | 4058546536275 | |
| 12 | 0031 | Пружина пластинаSPRING PLATE | 4931452341товар | 1 | 4002395172528 | |
| 13 | 0037 | ВинтSCREW | 4931479948товар | 16 | 4058546397111 | |
| 14 | 0047 | Шильдик / табличка данныхRATING PLATE | 4931496846товар | 1 | 4058546539832 | |
| 15 | 0060 | КорпусHOUSING | 4931496847товар | 1 | 4058546539849 | |
| 16 | 0061 | Control board pcbaControl Board PCBA | 4931496848товар | 1 | 4058546539856 | |
| 17 | 0062 | Ротор / якорьARMATURE | 4931496849товар | 1 | 4058546539863 | |
| 18 | 0063 | Корпус двигателяMOTOR HOUSING | 4931496850товар | 1 | 4058546539870 | |
| 19 | 0064 | Курок / выключательTRIGGER | 4931496851товар | 1 | 4058546539887 | |
| 20 | 0065 | КорпусHOUSING | 4931496852товар | 1 | 4058546539894 | |
| 21 | 0066 | ТрубкаTUBE | 4931496853товар | 1 | 4058546539900 | |
| 22 | 0075 | КорпусHOUSING | 4931496854товар | 1 | 4058546539917 |
