Лобзик Milwaukee M18FBJS-0X — взрыв-схема
Сервисная страница: Лобзик Milwaukee M18FBJS-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FBJS-0XАртикул инструмента: 4933464799Код схемы: 400046927145 позицийКатегория: Пилы, лобзики и инструмент для резки

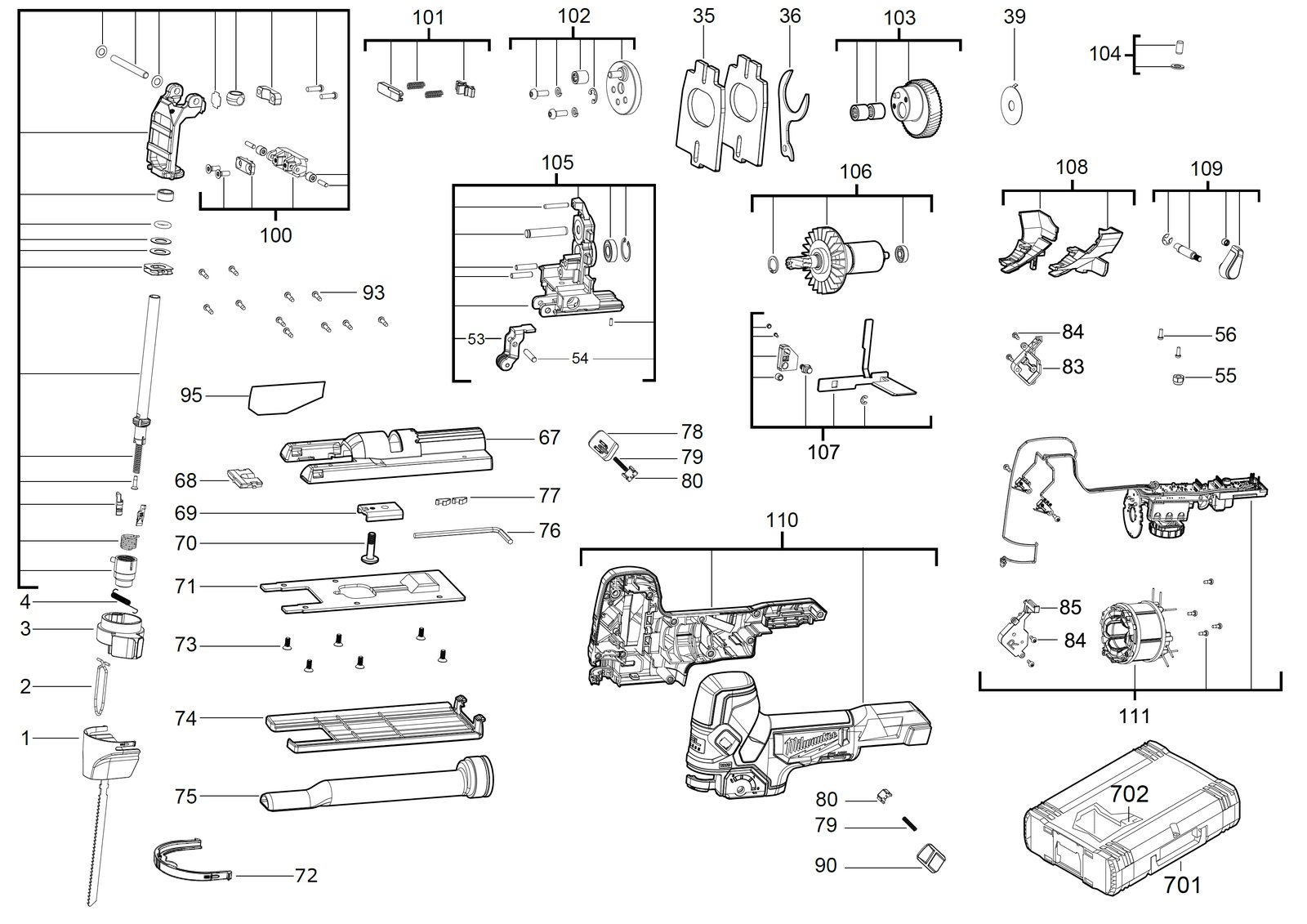

Схема инструмента
Таблица деталей — 45 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | КрышкаCOVER | 4931466420товар | 1 | 4058546276379 | |
| 2 | 0002 | Distance держательDISTANCE HOLDER | 4931454320товар | 1 | 4002395286102 | |
| 3 | 0003 | Shoe rel.lever комплектSHOE REL.LEVER KIT | 4931466421товар | 1 | 4058546276386 | |
| 4 | 0004 | ПружинаSPRING | 4931454321товар | 1 | 4002395286119 | |
| 5 | 0035 | Eccentric подшипникECCENTRIC BEARING | 4931454304товар | 2 | 4002395284740 | |
| 6 | 0036 | Eccentric discECCENTRIC DISC | 4931454305товар | 1 | 4002395284757 | |
| 7 | 0039 | ШайбаWASHER | 4931454307товар | 1 | 4002395284771 | |
| 8 | 0053 | Guide rollerGUIDE ROLLER | 4931472870товар | 1 | 4058546331726 | |
| 9 | 0054 | Holding штифтHOLDING PIN | 4931472871товар | 1 | 4058546331733 | |
| 10 | 0055 | ГайкаNUT | 4931466445товар | 1 | 4058546276621 | |
| 11 | 0056 | ВинтSCREW | 4931435474товар | 2 | 4002395891634 | |
| 12 | 0067 | Gliding shoeGLIDING SHOE | 4931466423товар | 1 | 4058546276409 | |
| 13 | 0068 | Ant-chipping deviceANT-CHIPPING DEVICE | 4931431787товар | 1 | 4002395895700 | |
| 14 | 0069 | Holding пластинаHOLDING PLATE | 4931454313товар | 1 | 4002395285433 | |
| 15 | 0070 | ВинтSCREW | 4931466424товар | 1 | 4058546276416 | |
| 16 | 0071 | Опорная плитаBASE PLATE | 4931466425товар | 1 | 4058546276423 | |
| 17 | 0072 | КрышкаCOVER | 4931466615товар | 1 | 4058546278328 | |
| 18 | 0073 | ВинтSCREW | 4931454315товар | 6 | 4002395285457 | |
| 19 | 0074 | КрышкаCOVER | 4931466426товар | 1 | 4058546276430 | |
| 20 | 0075 | Dust extractionDUST EXTRACTION | 4931466446товар | 1 | 4058546276638 | |
| 21 | 0076 | Hex ключHEX WRENCH | 4931466430товар | 1 | 4058546276478 | |
| 22 | 0077 | ПружинаSPRING | 4931466431товар | 2 | 4058546276485 | |
| 23 | 0078 | КнопкаBUTTON | 4931466447товар | 1 | 4058546276645 | |
| 24 | 0079 | ПружинаSPRING | 4931466448товар | 2 | 4058546276652 | |
| 25 | 0080 | КрышкаCOVER | 4931466449товар | 2 | 4058546276669 | |
| 26 | 0083 | ДержательHOLDER | 4931466450товар | 1 | 4058546276676 | |
| 27 | 0084 | ВинтSCREW | 660230016товар | 6 | 4002395849840 | |
| 28 | 0085 | ДержательHOLDER | 4931466451товар | 1 | 4058546276683 | |
| 29 | 0090 | КнопкаBUTTON | 4931466452товар | 1 | 4058546276690 | |
| 30 | 0093 | ВинтSCREW | 660024030товар | 11 | 4002395826957 | |
| 31 | 0095 | НаклейкаLABEL | 4931466453товар | 1 | 4058546276706 | |
| 32 | 0100 | Шпиндель комплектSPINDLE KIT | 4931466433товар | 1 | 4058546276508 | |
| 33 | 0101 | Backing пластинаBACKING PLATE | 4931454328товар | 1 | 4002395286188 | |
| 34 | 0102 | Spacer пластинаSPACER PLATE | 4931466434товар | 1 | 4058546276515 | |
| 35 | 0103 | ШестерняGEAR | 4931466435товар | 1 | 4058546276522 | |
| 36 | 0104 | УплотнениеSEAL | 4931454337товар | 1 | 4002395286874 | |
| 37 | 0105 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931466454товар | 1 | 4058546276713 | |
| 38 | 0106 | Двигатель в сбореMOTOR ASSEMBLY | 4931466437товар | 1 | 4058546276546 | |
| 39 | 0107 | BlowerBLOWER | 4931466455товар | 1 | 4058546276720 | |
| 40 | 0108 | Guide комплектGUIDE KIT | 4931466456товар | 1 | 4058546276737 | |
| 41 | 0109 | Shoe rel.lever комплектSHOE REL.LEVER KIT | 4931466440товар | 1 | 4058546276577 | |
| 42 | 0110 | КорпусHOUSING | 4931466457товар | 1 | 4058546276744 | |
| 43 | 0111 | ВыключательSWITCH | 4931466458товар | 1 | 4058546276751 | |
| 44 | 0112 | Комплект рукояткиHANDLE SET | 4931511541товар | 1 | 4058546653972 | |
| 45 | 0702 | ВставкаINSERT | 4931466459товар | 1 | 4058546276768 |
