Садовый инструмент Milwaukee M18FBCU-0 — взрыв-схема
Сервисная страница: Садовый инструмент Milwaukee M18FBCU-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FBCU-0Артикул инструмента: 4933492297Код схемы: 400049196644 позицииКатегория: Садовый и хозяйственный инструмент

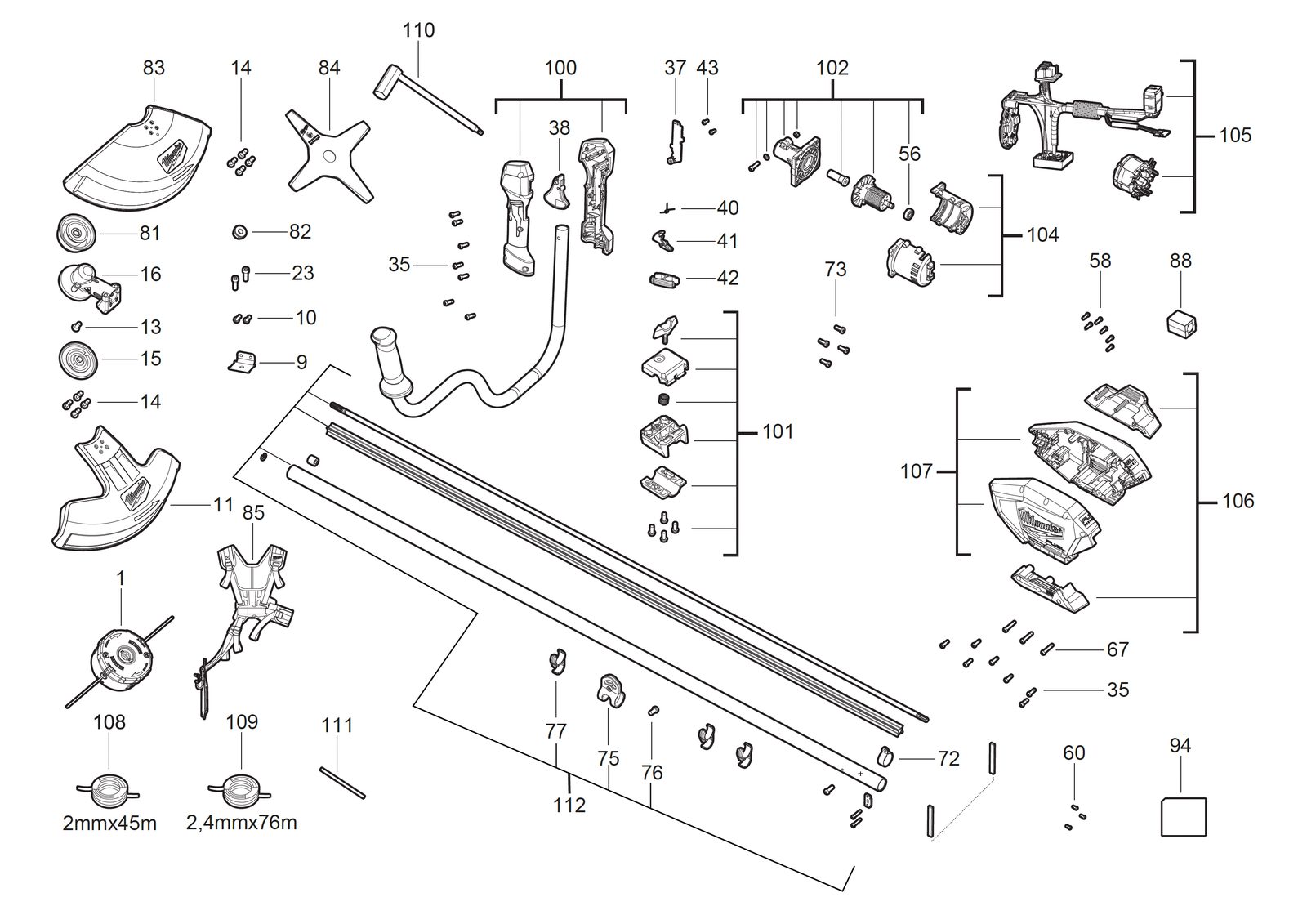

Схема инструмента
Таблица деталей — 44 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Easy load trimmer head gen ii 1pcEasy Load Trimmer Head Gen II 1pc | 4932480180товар | 1 | 4058546404659 | |
| 2 | 0009 | Полотно / ножBLADE | 4931494974товар | 1 | 4058546486426 | |
| 3 | 0010 | ВинтSCREW | 4931473877товар | 2 | 4058546364458 | |
| 4 | 0011 | Защитный кожухGUARD | 4931494975товар | 1 | 4058546486433 | |
| 5 | 0013 | ВинтSCREW | 4931466780товар | 1 | 4058546279974 | |
| 6 | 0014 | БолтBOLT | 4931494976товар | 8 | 4058546486440 | |
| 7 | 0015 | Фиксирующий pieceLOCKING PIECE | 4931494977товар | 1 | 4058546486457 | |
| 8 | 0016 | РедукторGEAR BOX | 4931494978товар | 1 | 4058546486464 | |
| 9 | 0023 | ВинтSCREW | 4931465533товар | 2 | 4058546236335 | |
| 10 | 0035 | ВинтSCREW | 660024030товар | 14 | 4002395826957 | |
| 11 | 0037 | КрышкаCOVER | 4931494979товар | 1 | 4058546486471 | |
| 12 | 0038 | Курок / выключательTRIGGER | 4931494980товар | 1 | 4058546486488 | |
| 13 | 0040 | ПружинаSPRING | 4931494753товар | 1 | 4058546473259 | |
| 14 | 0041 | Курок / выключательTRIGGER | 4931494981товар | 1 | 4058546486495 | |
| 15 | 0042 | Подшипник bracketBEARING BRACKET | 4931494982товар | 1 | 4058546486501 | |
| 16 | 0043 | ВинтSCREW | 4931454269товар | 2 | 4002395285396 | |
| 17 | 0056 | Шариковый подшипникBALL BEARING | 4931466924товар | 1 | 4058546281410 | |
| 18 | 0058 | ВинтSCREW | 660570005товар | 6 | 4002395827329 | |
| 19 | 0060 | ВинтSCREW | 4931461353товар | 3 | 4058546035259 | |
| 20 | 0067 | ВинтSCREW | 4931435023товар | 3 | 4002395857302 | |
| 21 | 0072 | ClampCLAMP | 4931494983товар | 1 | 4058546486518 | |
| 22 | 0073 | ВинтSCREW | 4931454146товар | 4 | 4002395285600 | |
| 23 | 0075 | ClampCLAMP | 4931494984товар | 1 | 4058546486525 | |
| 24 | 0076 | ВинтSCREW | 4931494985товар | 1 | 4058546486532 | |
| 25 | 0077 | ClampCLAMP | 4931494986товар | 3 | 4058546486549 | |
| 26 | 0081 | Assembling держательASSEMBLING HOLDER | 4931494329товар | 1 | 4058546469016 | |
| 27 | 0082 | Фланцевая гайкаFLANGE NUT | 4931494328товар | 1 | 4058546469009 | |
| 28 | 0083 | Safty кожухSAFTY GUARD | 4931494987товар | 1 | 4058546486556 | |
| 29 | 0084 | Щётка cutter replacement нож 4-toothBRUSH CUTTER REPLACEMENT BLADE 4-TOOTH | 4932481041товар | 1 | 4058546413262 | |
| 30 | 0085 | Double shoulder harness for щётка cutterDouble Shoulder Harness for Brush Cutter | 4932492849товар | 1 | 4058546477202 | |
| 31 | 0088 | Защитный кожухGUARD | 4931494988товар | 1 | 4058546486563 | |
| 32 | 0094 | Шильдик / табличка данныхRATING PLATE | 4931494989товар | 1 | 4058546486570 | |
| 33 | 0100 | РукояткаHANDLE | 4931494990товар | 1 | 4058546486587 | |
| 34 | 0101 | Clamping комплектCLAMPING SET | 4931494991товар | 1 | 4058546486594 | |
| 35 | 0102 | РоторROTOR | 4931466767товар | 1 | 4058546279844 | |
| 36 | 0104 | Корпус двигателяMOTOR HOUSING | 4931466765товар | 1 | 4058546279820 | |
| 37 | 0105 | ЭлектронныйELECTRONIC | 4931494992товар | 1 | 4058546486600 | |
| 38 | 0106 | КорпусHOUSING | 4931494993товар | 1 | 4058546486617 | |
| 39 | 0107 | Комплект рукояткиHANDLE SET | 4931494994товар | 1 | 4058546486624 | |
| 40 | 0108 | Trimmer line 2mm x 45m - 1pcTrimmer Line 2mm x 45m - 1PC | 49162712товар | 1 | — | |
| 41 | 0109 | Trimmer line 2.4m x 76m - 1pcTrimmer Line 2.4m x 76m - 1PC | 49162713товар | 1 | — | |
| 42 | 0110 | КлючWRENCH | 4931494332товар | 1 | 4058546469047 | |
| 43 | 0111 | Holding штифтHOLDING PIN | 4931454818товар | 1 | 4058546014353 | |
| 44 | 0112 | ТрубкаTUBE | 4931506970товар | 1 | 4058546594817 |
