Шлифовальная машина Milwaukee M18FAP180-0 — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee M18FAP180-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FAP180-0Артикул инструмента: 4933451549Код схемы: 400045684535 позицийКатегория: Шлифовальные и полировальные машины

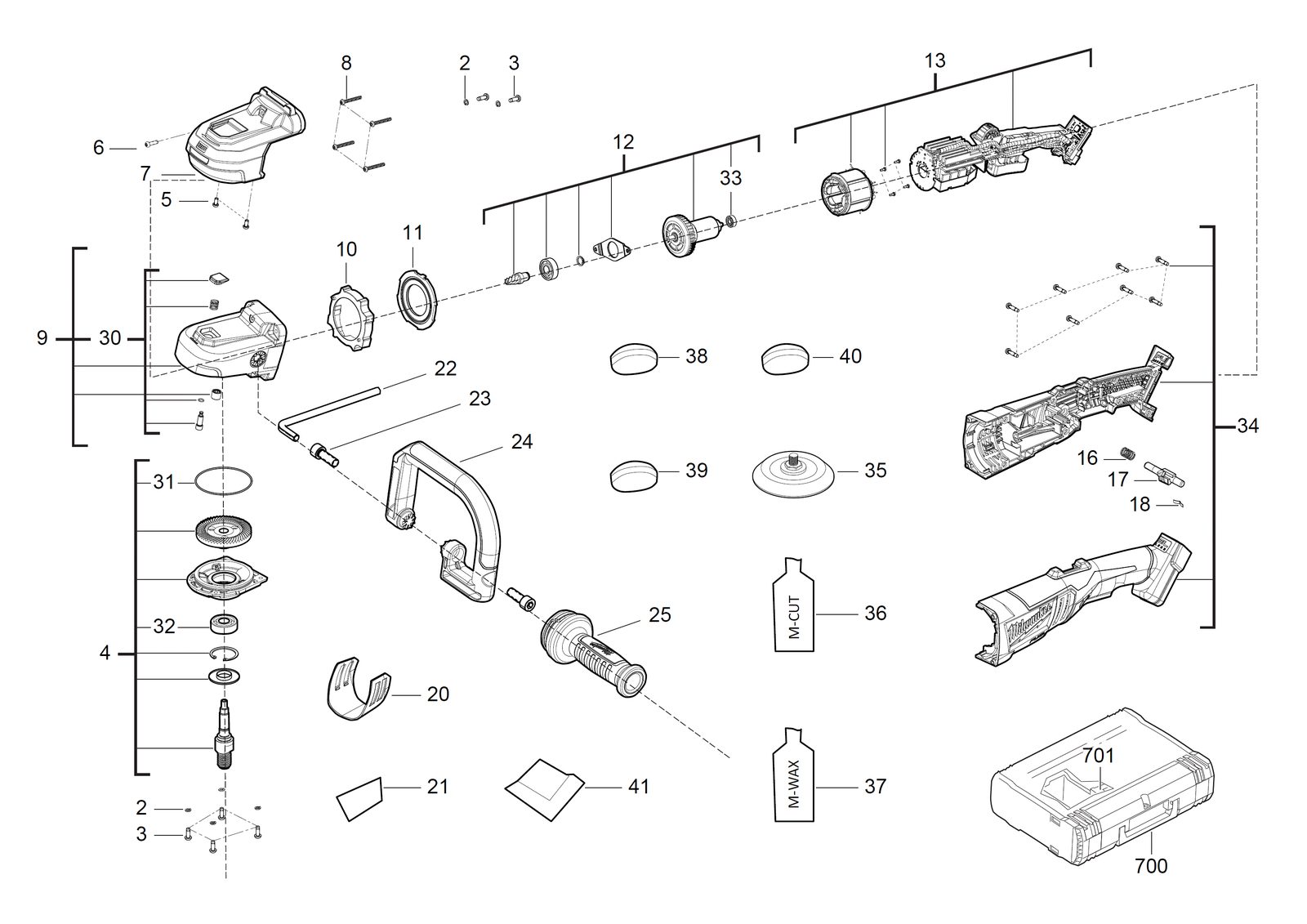

Схема инструмента
Таблица деталей — 35 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | ВинтSCREW | 661113007товар | 6 | 4002395824502 | |
| 2 | 0003 | Защитный шайбаPROTECTION WASHER | 680866003товар | 6 | 4002395823895 | |
| 3 | 0004 | Gearwheel комплектGEARWHEEL SET | 4931454026товар | 1 | 4002395283354 | |
| 4 | 0005 | ВинтSCREW | 4931454390товар | 2 | 4058546008185 | |
| 5 | 0006 | ВинтSCREW | 660414013товар | 1 | 4002395823796 | |
| 6 | 0007 | Крышка редуктораGEAR BOX COVER | 4931454028товар | 1 | 4002395283378 | |
| 7 | 0008 | ВинтSCREW | 4931435023товар | 4 | 4002395857302 | |
| 8 | 0009 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931454029товар | 1 | 4002395283385 | |
| 9 | 0010 | Воздухоотражательное кольцоAIR DEFLECTOR RING | 4931454030товар | 1 | — | |
| 10 | 0011 | SpacerSPACER | 4931454031товар | 1 | 4002395280605 | |
| 11 | 0012 | Ротор / якорьARMATURE | 4931454032товар | 1 | 4002395280612 | |
| 12 | 0013 | Electric в сбореELECTRIC COMPLETE | 4931454033товар | 1 | 4002395280629 | |
| 13 | 0016 | ПружинаSPRING | 4931454034товар | 1 | 4002395280636 | |
| 14 | 0017 | Lock release комплектLOCK RELEASE KIT | 4931454035товар | 1 | 4002395280643 | |
| 15 | 0018 | Пружина пластинаSPRING PLATE | 4931452341товар | 1 | 4002395172528 | |
| 16 | 0020 | ФильтрFILTER | 4931454036товар | 1 | 4002395280650 | |
| 17 | 0021 | Шильдик / табличка данныхRATING PLATE | 4931454037товар | 1 | 4002395280667 | |
| 18 | 0022 | Hexagon socketHEXAGON SOCKET | 4931454038товар | 1 | 4002395280674 | |
| 19 | 0023 | ВинтSCREW | 4931454039товар | 2 | 4002395280681 | |
| 20 | 0024 | Speed рукояткаSPEED HANDLE | 4931454040товар | 1 | 4002395280698 | |
| 21 | 0025 | Дополнительная рукояткаAUXILIARY HANDLE | 4931435002товар | 1 | 4002395855919 | |
| 22 | 0030 | Шпиндель lockSPINDLE LOCK | 4931454041товар | 1 | 4002395281305 | |
| 23 | 0031 | Уплотнительное кольцоO-RING | 4931454042товар | 1 | 4002395281312 | |
| 24 | 0032 | Шариковый подшипникBALL BEARING | 4931446467товар | 1 | 4002395875733 | |
| 25 | 0033 | Шариковый подшипникBALL BEARING | 4931436014товар | 1 | 4002395875399 | |
| 26 | 0034 | КорпусHOUSING | 4931454043товар | 1 | 4002395281329 | |
| 27 | 0035 | Polish back pad m14 hl 125mm-1pcPolish Back Pad M14 HL 125mm-1pc | 4932430394товар | 1 | 4002395380558 | |
| 28 | 0036 | Polish m-cut 1500 250ml-1pcPolish M-Cut 1500 250ml-1pc | 4932430475товар | 1 | 4002395381364 | |
| 29 | 0037 | Polish m-wax 6000 250ml-1pcPolish M-Wax 6000 250ml-1pc | 4932430476товар | 1 | 4002395381371 | |
| 30 | 0038 | Polish disc lambw hl 135mm-1pcPolish Disc Lambw HL 135mm-1pc | 4932430395товар | 1 | 4002395380565 | |
| 31 | 0039 | Polish sponge hard hl 145mm-1pcPolish Sponge Hard HL 145mm-1pc | 4932430396товар | 1 | 4002395380572 | |
| 32 | 0040 | Polish sponge soft hl 145mm-1pcPolish Sponge Soft HL 145mm-1pc | 4932430397товар | 1 | — | |
| 33 | 0041 | Polish cloth microfibre-1pcPolish Cloth Microfibre-1pc | 4932430398товар | 1 | 4002395380596 | |
| 34 | 0700 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 | |
| 35 | 0701 | ВставкаINSERT | 4931454044товар | 1 | 4002395281336 |
