Пресс-инструмент Milwaukee M18FAC-0 — взрыв-схема
Сервисная страница: Пресс-инструмент Milwaukee M18FAC-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FAC-0Артикул инструмента: 4933472166Код схемы: 400047740425 позицийКатегория: Заклёпочники и пресс-инструмент

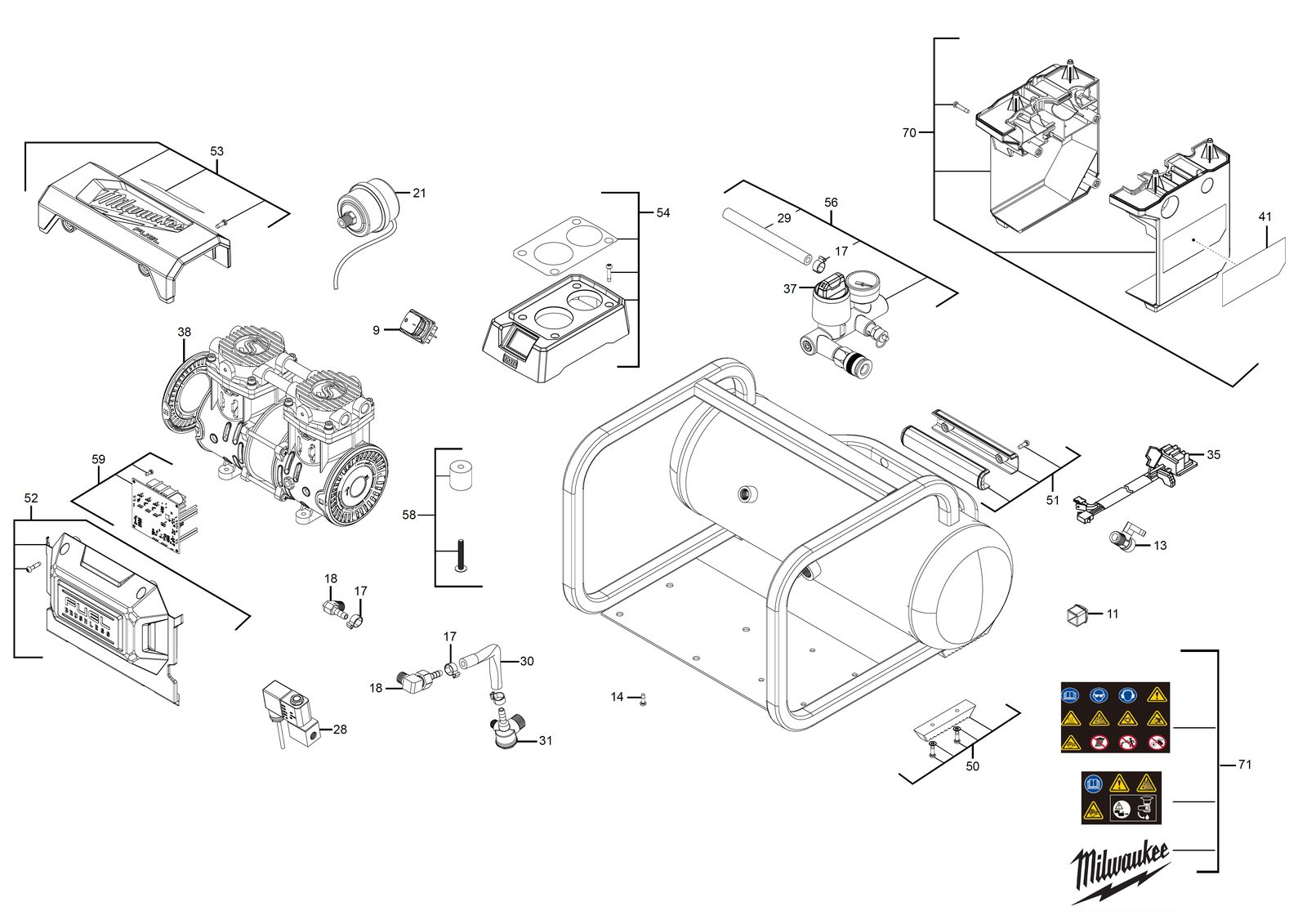

Схема инструмента
Таблица деталей — 25 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0009 | ВыключательSWITCH | 4931483425товар | 1 | 4058546389710 | |
| 2 | 0011 | КолпачокCAP | 4931483426товар | 1 | 4058546389727 | |
| 3 | 0013 | КлапанVALVE | 4931483427товар | 1 | 4058546389734 | |
| 4 | 0014 | ВинтSCREW | 4931483428товар | 6 | 4058546389741 | |
| 5 | 0017 | ClampCLAMP | 4931483429товар | 4 | 4058546389758 | |
| 6 | 0018 | Direct.dust chuteDIRECT.DUST CHUTE | 4931483430товар | 2 | 4058546389765 | |
| 7 | 0021 | ФильтрFILTER | 4931483431товар | 1 | 4058546389772 | |
| 8 | 0028 | КлапанVALVE | 4931483432товар | 1 | 4058546389789 | |
| 9 | 0029 | ШлангHOSE | 4931483433товар | 1 | 4058546389796 | |
| 10 | 0030 | ШлангHOSE | 4931483434товар | 1 | 4058546389802 | |
| 11 | 0031 | КлапанVALVE | 4931483435товар | 1 | 4058546389819 | |
| 12 | 0035 | WireWIRE | 4931483436товар | 1 | 4058546389826 | |
| 13 | 0037 | КрышкаCOVER | 4931483437товар | 1 | 4058546389833 | |
| 14 | 0038 | КрышкаCOVER | 4931483438товар | 1 | 4058546389840 | |
| 15 | 0041 | Шильдик / табличка данныхRATING PLATE | 4931483439товар | 1 | 4058546389857 | |
| 16 | 0050 | FootFOOT | 4931483440товар | 4 | 4058546389864 | |
| 17 | 0051 | Комплект рукояткиHANDLE SET | 4931483441товар | 1 | 4058546389871 | |
| 18 | 0052 | КрышкаCOVER | 4931483442товар | 1 | 4058546389888 | |
| 19 | 0053 | КрышкаCOVER | 4931483443товар | 1 | 4058546389895 | |
| 20 | 0054 | КорпусHOUSING | 4931483444товар | 1 | 4058546389901 | |
| 21 | 0056 | Intake manifoldINTAKE MANIFOLD | 4931483445товар | 1 | 4058546389918 | |
| 22 | 0058 | Сервисный комплектSERVICE KIT | 4931483446товар | 1 | 4058546389925 | |
| 23 | 0059 | ЭлектронныйELECTRONIC | 4931483447товар | 1 | 4058546389932 | |
| 24 | 0070 | Сервисный комплектSERVICE KIT | 4931483448товар | 1 | 4058546389949 | |
| 25 | 0071 | НаклейкаLABEL | 4931483449товар | 1 | 4058546389956 |
