Пылесосы · схема и детали
Пылесос или система пылеудаления Milwaukee M18F2VC23L-0 — взрыв-схема
Сервисная страница: Пылесос или система пылеудаления Milwaukee M18F2VC23L-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18F2VC23L-0Артикул инструмента: 4933478964Код схемы: 400049108546 позицийКатегория: Пылесосы и пылеудаление

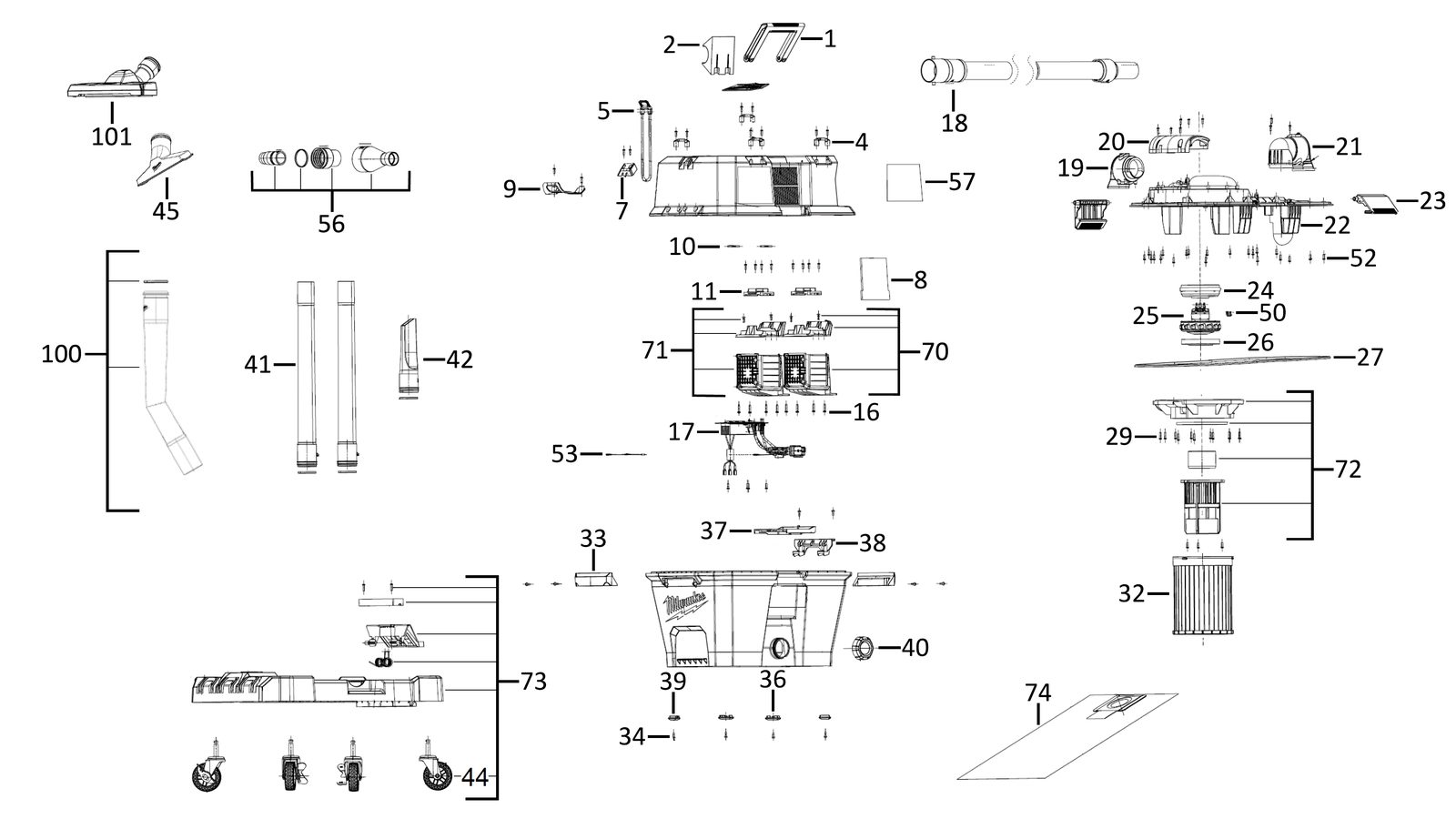

Схема инструмента
Таблица деталей — 46 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | РукояткаHANDLE | 4931495202товар | 1 | 4058546488703 | |
| 2 | 0002 | Клипса / фиксаторCLIP | 4931495203товар | 1 | 4058546488710 | |
| 3 | 0004 | Holding bracketHOLDING BRACKET | 4931495204товар | 4 | 4058546488727 | |
| 4 | 0005 | StrapSTRAP | 4931495205товар | 1 | 4058546488734 | |
| 5 | 0007 | Holding bracketHOLDING BRACKET | 4931495206товар | 1 | 4058546488741 | |
| 6 | 0008 | FoamFOAM | 4931495207товар | 1 | 4058546488758 | |
| 7 | 0009 | Holding bracketHOLDING BRACKET | 4931495208товар | 1 | 4058546488765 | |
| 8 | 0010 | ШтифтPIN | 4931495209товар | 2 | 4058546488772 | |
| 9 | 0011 | Terminal plugTERMINAL PLUG | 4931495210товар | 2 | 4058546488789 | |
| 10 | 0016 | ВинтSCREW | 4931495211товар | 8 | 4058546488796 | |
| 11 | 0017 | ЭлектронныйELECTRONIC | 4931495212товар | 1 | 4058546488802 | |
| 12 | 0018 | ШлангHOSE | 4931495213товар | 1 | 4058546488819 | |
| 13 | 0019 | Разъём / соединительCONNECTOR | 4931495214товар | 1 | 4058546488826 | |
| 14 | 0020 | КрышкаCOVER | 4931495215товар | 1 | 4058546488833 | |
| 15 | 0021 | ТрубкаTUBE | 4931495216товар | 1 | 4058546488840 | |
| 16 | 0022 | FrameFRAME | 4931495217товар | 1 | 4058546488857 | |
| 17 | 0023 | ДержательHOLDER | 4931495218товар | 2 | 4058546488864 | |
| 18 | 0024 | IsolationISOLATION | 4931495219товар | 1 | 4058546488871 | |
| 19 | 0025 | ДвигательMOTOR | 4931495220товар | 1 | 4058546488888 | |
| 20 | 0026 | IsolationISOLATION | 4931495221товар | 1 | 4058546488895 | |
| 21 | 0027 | УплотнениеSEAL | 4931495222товар | 1 | 4058546488901 | |
| 22 | 0029 | ВинтSCREW | 4931495223товар | 12 | 4058546488918 | |
| 23 | 0032 | Dry hepa фильтр replacementDry HEPA Filter replacement | 4932479805товар | 1 | 4058546375997 | |
| 24 | 0033 | РукояткаHANDLE | 4931495224товар | 2 | 4058546488925 | |
| 25 | 0034 | ВинтSCREW | 4931495225товар | 10 | 4058546488932 | |
| 26 | 0036 | FootFOOT | 4931495226товар | 2 | 4058546488949 | |
| 27 | 0037 | ДержательHOLDER | 4931495227товар | 1 | 4058546488956 | |
| 28 | 0038 | ВинтSCREW | 4931495228товар | 1 | 4058546488963 | |
| 29 | 0039 | FootFOOT | 4931495229товар | 2 | 4058546488970 | |
| 30 | 0040 | КолпачокCAP | 4931495230товар | 1 | 4058546488987 | |
| 31 | 0041 | Guide трубкаGUIDE TUBE | 4931495231товар | 2 | 4058546488994 | |
| 32 | 0042 | Crevice toolCREVICE TOOL | 4931495232товар | 1 | 4058546489007 | |
| 33 | 0044 | КолесоWHEEL | 4931508562товар | 1 | 4058546632243 | |
| 34 | 0045 | Floor toolFLOOR TOOL | 4931495233товар | 1 | 4058546489014 | |
| 35 | 0050 | Клипса / фиксаторCLIP | 4931495234товар | 1 | 4058546489021 | |
| 36 | 0052 | ВинтSCREW | 4931495235товар | 57 | 4058546489038 | |
| 37 | 0053 | StrapSTRAP | 4931495236товар | 1 | 4058546489045 | |
| 38 | 0056 | ПереходникADAPTER | 4931495237товар | 1 | 4058546489052 | |
| 39 | 0057 | Шильдик / табличка данныхRATING PLATE | 4931495238товар | 1 | 4058546489069 | |
| 40 | 0070 | Guide railGUIDE RAIL | 4931495239товар | 1 | 4058546489076 | |
| 41 | 0071 | Guide railGUIDE RAIL | 4931495240товар | 1 | 4058546489083 | |
| 42 | 0072 | Фильтр держательFILTER HOLDER | 4931495241товар | 1 | 4058546489090 | |
| 43 | 0073 | КронштейнBRACKET | 4931495242товар | 1 | 4058546489106 | |
| 44 | 0100 | РукояткаHANDLE | 4931495243товар | 1 | — | |
| 45 | 0101 | Floor toolFLOOR TOOL | 4931506246товар | 1 | 4058546555603 | |
| 46 | 0074 | Fleece фильтр bag - 5pcsFleece Filter Bag - 5pcs | 4932479807товар | 1 | 4058546376017 |
