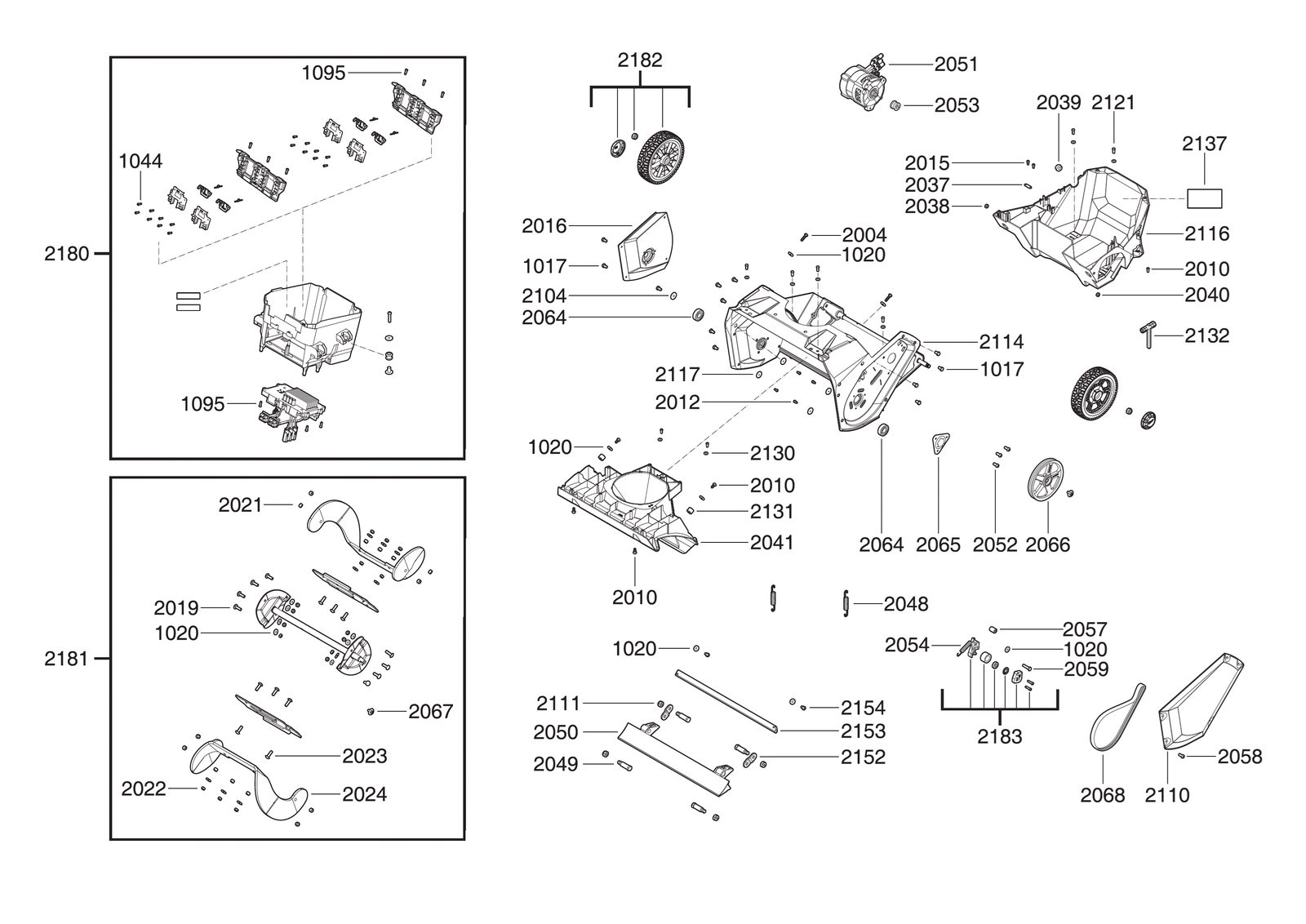

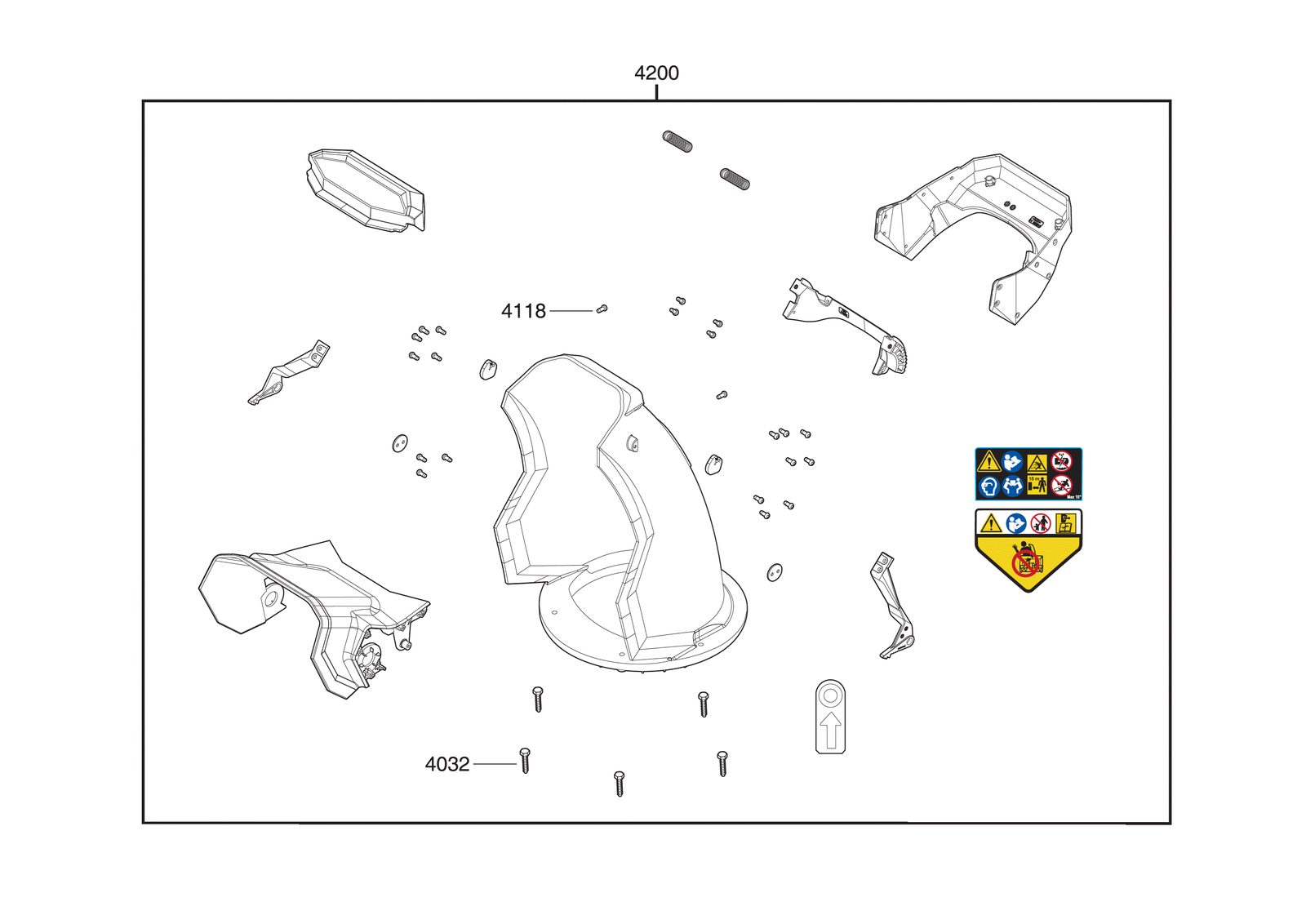

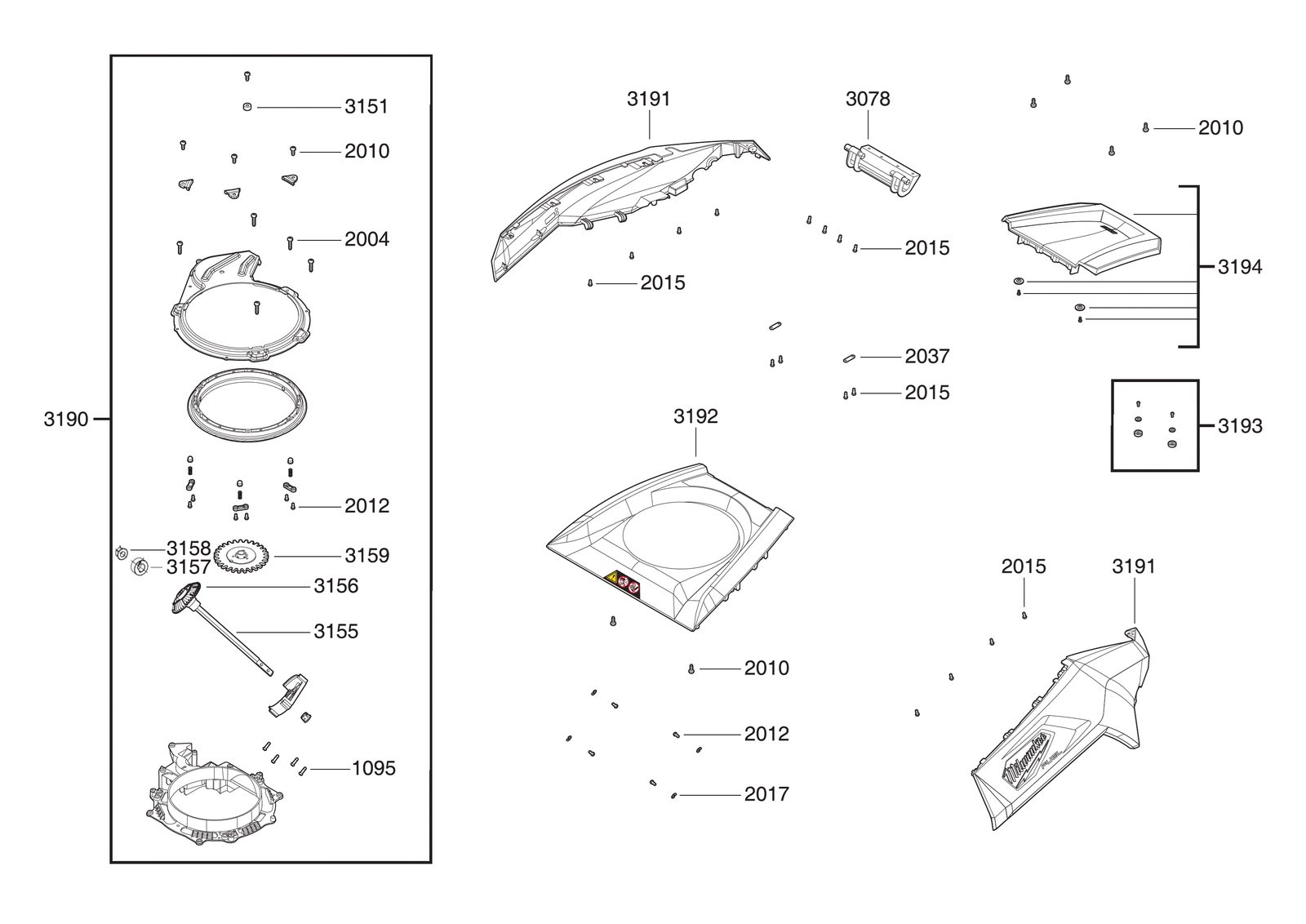

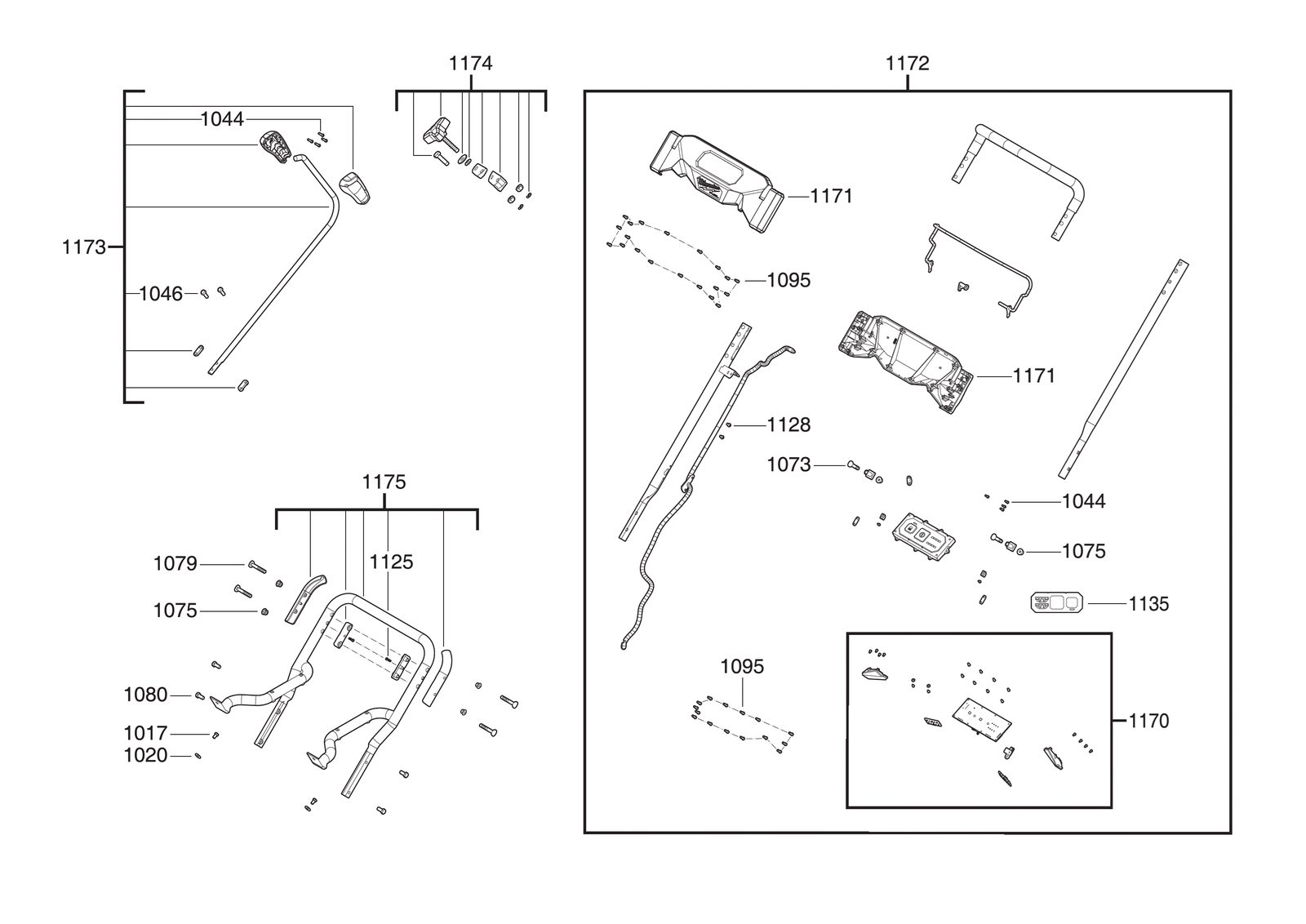

Садовый инструмент Milwaukee M18F2SSBL-122 — взрыв-схема
Сервисная страница: Садовый инструмент Milwaukee M18F2SSBL-122. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18F2SSBL-122Артикул инструмента: 4933500055Код схемы: 400051004781 позицияКатегория: Садовый и хозяйственный инструмент
Таблица деталей — 81 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 1017 | ВинтSCREW | 4931508419товар | 14 | 4058546630812 | |
| 2 | 1020 | ШайбаWASHER | 4931508420товар | 25 | 4058546630829 | |
| 3 | 1044 | ВинтSCREW | 660570005товар | 24 | 4002395827329 | |
| 4 | 1046 | БолтBOLT | 4931508421товар | 2 | 4058546630836 | |
| 5 | 1073 | ВинтSCREW | 4931508422товар | 2 | 4058546630843 | |
| 6 | 1075 | Фланцевая гайкаFLANGE NUT | 4931508423товар | 6 | 4058546630850 | |
| 7 | 1079 | ВинтSCREW | 4931508424товар | 4 | 4058546630867 | |
| 8 | 1080 | ВинтSCREW | 4931508425товар | 4 | 4058546630874 | |
| 9 | 1095 | ВинтSCREW | 4931465326товар | 49 | — | |
| 10 | 1125 | ВинтSCREW | 4931508426товар | 2 | 4058546630881 | |
| 11 | 1128 | ВинтSCREW | 4931466677товар | 2 | 4058546278946 | |
| 12 | 1135 | НаклейкаLABEL | 4931508427товар | 1 | 4058546630898 | |
| 13 | 1170 | ЭлектронныйELECTRONIC | 4931508428товар | 1 | 4058546630904 | |
| 14 | 1171 | КорпусHOUSING | 4931508429товар | 1 | 4058546630911 | |
| 15 | 1172 | Рукоятка barHANDLE BAR | 4931508430товар | 1 | 4058546630928 | |
| 16 | 1173 | ШтокROD | 4931508431товар | 1 | 4058546630935 | |
| 17 | 1174 | Ручка-регуляторKNOB | 4931508432товар | 1 | 4058546630942 | |
| 18 | 1175 | РукояткаHANDLE | 4931508433товар | 1 | 4058546630959 | |
| 19 | 2004 | ВинтSCREW | 661164001товар | 7 | 4002395829934 | |
| 20 | 2010 | ВинтSCREW | 4931508434товар | 13 | 4058546630966 | |
| 21 | 2012 | ВинтSCREW | 4931435015товар | 10 | 4002395856633 | |
| 22 | 2015 | ВинтSCREW | 4931447515товар | 18 | 4002395880539 | |
| 23 | 2016 | КрышкаCOVER | 4931508435товар | 1 | 4058546630973 | |
| 24 | 2019 | ВинтSCREW | 4931508436товар | 10 | 4058546630980 | |
| 25 | 2021 | BushingBUSHING | 4931508437товар | 14 | 4058546630997 | |
| 26 | 2022 | ГайкаNUT | 4931508438товар | 16 | 4058546631000 | |
| 27 | 2023 | ВинтSCREW | 4931508439товар | 2 | 4058546631017 | |
| 28 | 2024 | Paddle в сбореPADDLE ASSEMBLY | 4931508440товар | 2 | 4058546631024 | |
| 29 | 2037 | ПластинаPLATE | 4931508441товар | 3 | 4058546631031 | |
| 30 | 2038 | ГайкаNUT | 4931508442товар | 2 | 4058546631048 | |
| 31 | 2039 | GrommetGROMMET | 4931508443товар | 1 | 4058546631055 | |
| 32 | 2040 | ВинтSCREW | 4931496891товар | 4 | 4058546540289 | |
| 33 | 2041 | Side discharge chuteSIDE DISCHARGE CHUTE | 4931508444товар | 1 | 4058546631062 | |
| 34 | 2048 | ПружинаSPRING | 4931508445товар | 2 | 4058546631079 | |
| 35 | 2049 | Cross bracketCROSS BRACKET | 4931508446товар | 4 | 4058546631086 | |
| 36 | 2050 | Scraper комплектSCRAPER SET | 4931508447товар | 1 | 4058546631093 | |
| 37 | 2051 | ДвигательMOTOR | 4931508448товар | 1 | 4058546631109 | |
| 38 | 2052 | ВинтSCREW | 4931494114товар | 3 | 4058546429959 | |
| 39 | 2053 | ШкивPULLEY | 4931508449товар | 1 | 4058546631116 | |
| 40 | 2054 | ПружинаSPRING | 4931508450товар | 1 | 4058546631123 | |
| 41 | 2057 | BushingBUSHING | 4931508451товар | 1 | 4058546631130 | |
| 42 | 2058 | ВинтSCREW | 4931508452товар | 5 | 4058546631147 | |
| 43 | 2059 | ВинтSCREW | 4931508453товар | 1 | 4058546631154 | |
| 44 | 2064 | Шариковый подшипникBALL BEARING | 4931508454товар | 2 | 4058546631161 | |
| 45 | 2065 | КрышкаCOVER | 4931508455товар | 1 | 4058546631178 | |
| 46 | 2066 | ШкивPULLEY | 4931508456товар | 1 | 4058546631185 | |
| 47 | 2067 | ВинтSCREW | 4931508457товар | 1 | 4058546631192 | |
| 48 | 2068 | РеменьBELT | 4931508458товар | 1 | 4058546631208 | |
| 49 | 2104 | ClampCLAMP | 4931508459товар | 1 | 4058546631215 | |
| 50 | 2110 | КрышкаCOVER | 4931508460товар | 1 | 4058546631222 | |
| 51 | 2111 | ГайкаNUT | 4931508461товар | 6 | 4058546631239 | |
| 52 | 2114 | BodyBODY | 4931508462товар | 1 | 4058546631246 | |
| 53 | 2116 | КорпусHOUSING | 4931508463товар | 1 | 4058546631253 | |
| 54 | 2117 | ШайбаWASHER | 4931508464товар | 4 | 4058546631260 | |
| 55 | 2121 | ВинтSCREW | 4931508465товар | 2 | 4058546631277 | |
| 56 | 2130 | ШайбаWASHER | 4931508466товар | 4 | 4058546631284 | |
| 57 | 2131 | BushingBUSHING | 4931508467товар | 2 | 4058546631291 | |
| 58 | 2132 | КлючWRENCH | 4931508468товар | 1 | 4058546631307 | |
| 59 | 2137 | Шильдик / табличка данныхRATING PLATE | 4931510735товар | 1 | 4058546649562 | |
| 60 | 2152 | ПластинаPLATE | 4931508469товар | 2 | 4058546631314 | |
| 61 | 2153 | КронштейнBRACKET | 4931508470товар | 1 | 4058546631321 | |
| 62 | 2154 | ВинтSCREW | 4931508471товар | 2 | 4058546631338 | |
| 63 | 2180 | КорпусHOUSING | 4931508472товар | 1 | 4058546631345 | |
| 64 | 2181 | Paddle в сбореPADDLE ASSEMBLY | 4931508473товар | 1 | 4058546631352 | |
| 65 | 2182 | КолесоWHEEL | 4931508474товар | 2 | 4058546631369 | |
| 66 | 2183 | Tensioning deviceTENSIONING DEVICE | 4931508475товар | 1 | 4058546631376 | |
| 67 | 3078 | Hinge pieceHINGE PIECE | 4931508476товар | 1 | 4058546631383 | |
| 68 | 3151 | BushingBUSHING | 4931508477товар | 1 | 4058546631390 | |
| 69 | 3155 | ВалSHAFT | 4931508478товар | 1 | 4058546631406 | |
| 70 | 3156 | PinionPINION | 4931508479товар | 1 | 4058546631413 | |
| 71 | 3157 | BushingBUSHING | 4931508480товар | 1 | 4058546631420 | |
| 72 | 3158 | Фланцевая гайкаFLANGE NUT | 4931508481товар | 1 | 4058546631437 | |
| 73 | 3159 | Коническая шестерняBEVEL GEAR | 4931508482товар | 1 | 4058546631444 | |
| 74 | 3190 | Connection пластинаCONNECTION PLATE | 4931508483товар | 1 | 4058546631451 | |
| 75 | 3191 | FrameFRAME | 4931508484товар | 1 | 4058546631468 | |
| 76 | 3192 | НаклейкаLABEL | 4931508485товар | 1 | 4058546631475 | |
| 77 | 3193 | МагнитMAGNET | 4931508486товар | 1 | 4058546631482 | |
| 78 | 3194 | КрышкаCOVER | 4931508487товар | 1 | 4058546631499 | |
| 79 | 4032 | ВинтSCREW | 4931508488товар | 5 | 4058546631505 | |
| 80 | 4118 | ВинтSCREW | 4931508489товар | 22 | 4058546631512 | |
| 81 | 4200 | Side discharge chuteSIDE DISCHARGE CHUTE | 4931508490товар | 1 | 4058546631529 |
