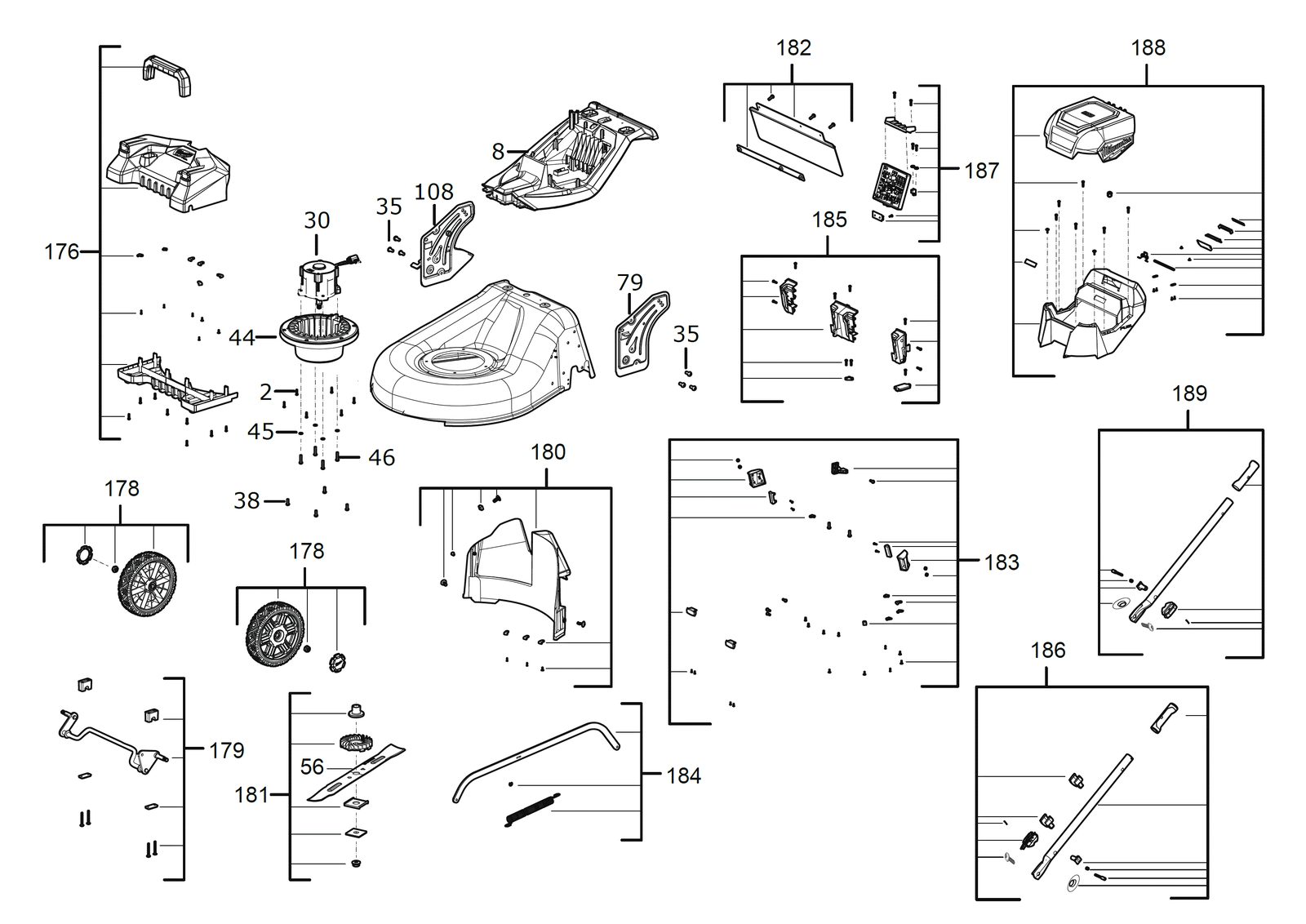

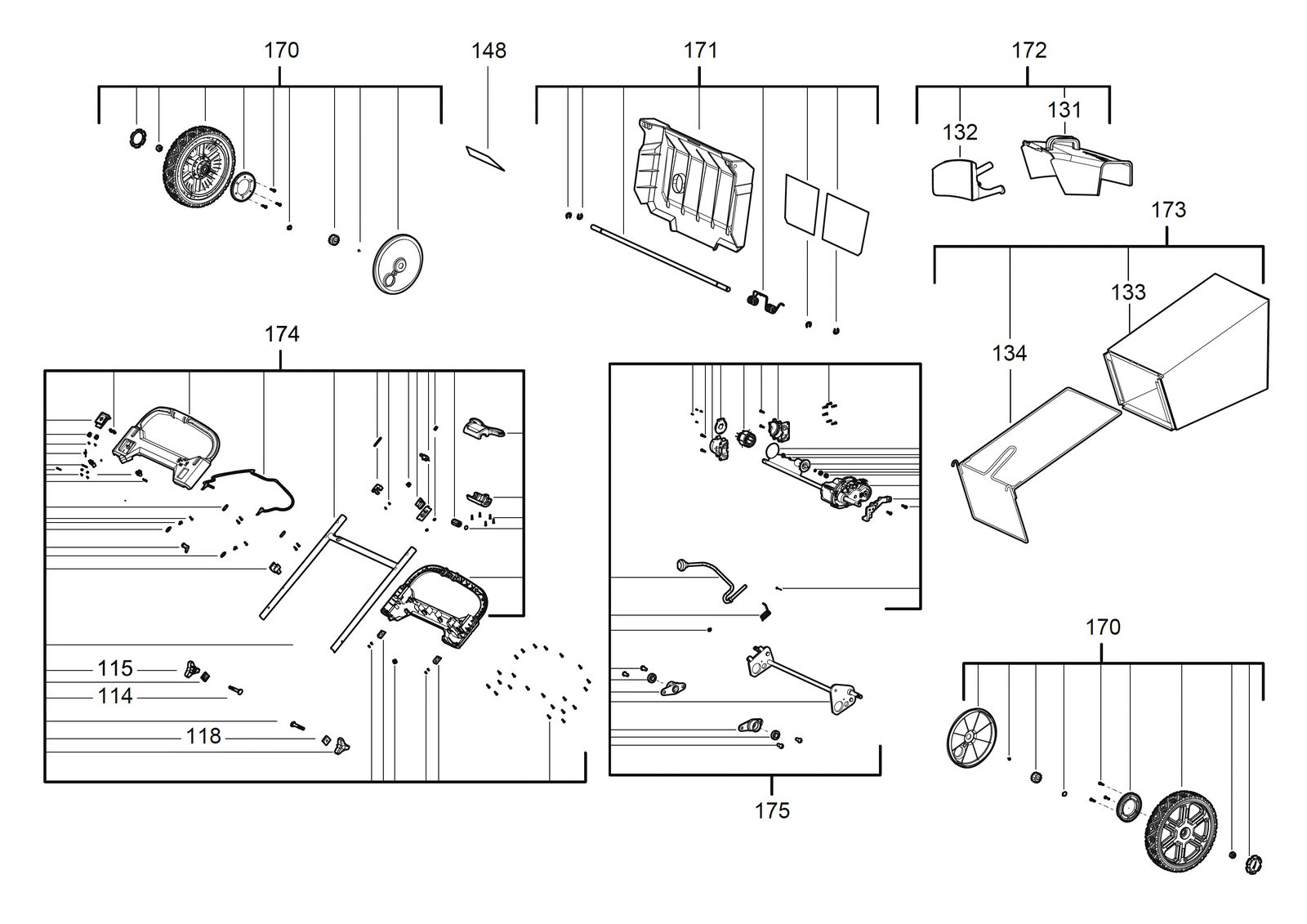

Садовый инструмент Milwaukee M18F2LM53-122 — взрыв-схема
Сервисная страница: Садовый инструмент Milwaukee M18F2LM53-122. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18F2LM53-122Артикул инструмента: 4933479585Код схемы: 400049130338 позицийКатегория: Садовый и хозяйственный инструмент
Таблица деталей — 38 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | ВинтSCREW | 4931479948товар | 6 | 4058546397111 | |
| 2 | 0008 | КорпусHOUSING | 4931494111товар | 1 | 4058546429928 | |
| 3 | 0030 | ДвигательMOTOR | 4931494112товар | 1 | 4058546429935 | |
| 4 | 0035 | ВинтSCREW | 4931494113товар | 6 | 4058546429942 | |
| 5 | 0038 | ВинтSCREW | 4931494114товар | 4 | 4058546429959 | |
| 6 | 0044 | Корпус двигателяMOTOR HOUSING | 4931496855товар | 1 | 4058546539924 | |
| 7 | 0045 | ШайбаWASHER | 4931480509товар | 4 | 4058546425241 | |
| 8 | 0046 | ВинтSCREW | 4931494116товар | 4 | 4058546429973 | |
| 9 | 0079 | КронштейнBRACKET | 4931494117товар | 1 | 4058546429980 | |
| 10 | 0108 | КронштейнBRACKET | 4931494118товар | 1 | 4058546466909 | |
| 11 | 0114 | ВинтSCREW | 4931480478товар | 2 | 4058546424930 | |
| 12 | 0115 | Knob рукояткаKNOB HANDLE | 4931480479товар | 2 | 4058546424947 | |
| 13 | 0118 | Holding пластинаHOLDING PLATE | 4931480480товар | 2 | 4058546424954 | |
| 14 | 0131 | Direct.dust chuteDIRECT.DUST CHUTE | 4931495374товар | 1 | 4058546490423 | |
| 15 | 0132 | Кожух plugGUARD PLUG | 4931495375товар | 1 | 4058546490430 | |
| 16 | 0133 | Grass-catching bagGRASS-CATCHING BAG | 4931495376товар | 1 | 4058546490447 | |
| 17 | 0134 | FrameFRAME | 4931495377товар | 1 | 4058546490454 | |
| 18 | 0148 | Шильдик / табличка данныхRATING PLATE | 4931480481товар | 1 | 4058546424961 | |
| 19 | 0170 | Drive wheelDRIVE WHEEL | 4931480482товар | 2 | 4058546424978 | |
| 20 | 0171 | Крышка в сбореCOVER ASSY | 4931480483товар | 1 | 4058546424985 | |
| 21 | 0172 | Mulch крышкаMULCH COVER | 4931480484товар | 1 | 4058546424992 | |
| 22 | 0173 | Grass-catching bagGRASS-CATCHING BAG | 4931480485товар | 1 | — | |
| 23 | 0174 | Рукоятка compl.HANDLE COMPL. | 4931480486товар | 1 | 4058546425012 | |
| 24 | 0175 | Drive двигательDRIVE MOTOR | 4931480487товар | 1 | 4058546425029 | |
| 25 | 0176 | КорпусHOUSING | 4931480488товар | 1 | 4058546425036 | |
| 26 | 0178 | КолесоWHEEL | 4931480490товар | 2 | 4058546425050 | |
| 27 | 0179 | AxleAXLE | 4931480491товар | 1 | 4058546425067 | |
| 28 | 0180 | ОтражательноеDEFLECTOR | 4931480492товар | 1 | 4058546425074 | |
| 29 | 0181 | Clamping комплектCLAMPING SET | 4931480493товар | 1 | 4058546425081 | |
| 30 | 0182 | Комплект защитной крышкиGUARD CAP SET | 4931480494товар | 1 | 4058546425098 | |
| 31 | 0183 | Светодиод фонарьLED LIGHT | 4931480495товар | 1 | 4058546425104 | |
| 32 | 0184 | Support bracketSUPPORT BRACKET | 4931480496товар | 1 | 4058546425111 | |
| 33 | 0185 | Guide railGUIDE RAIL | 4931480497товар | 1 | 4058546425128 | |
| 34 | 0186 | Рукоятка правыйHANDLE RIGHT | 4931480498товар | 1 | 4058546425135 | |
| 35 | 0187 | ЭлектронныйELECTRONIC | 4931480499товар | 1 | 4058546425142 | |
| 36 | 0188 | Battery редукторBATTERY BOX | 4931480500товар | 1 | 4058546425159 | |
| 37 | 0189 | Рукоятка левыйHANDLE LEFT | 4931480501товар | 1 | 4058546425166 | |
| 38 | 0056 | Mower нож 21in/ 53 cmMOWER BLADE 21IN/ 53 CM | 4932479818товар | 1 | 4058546376123 |
