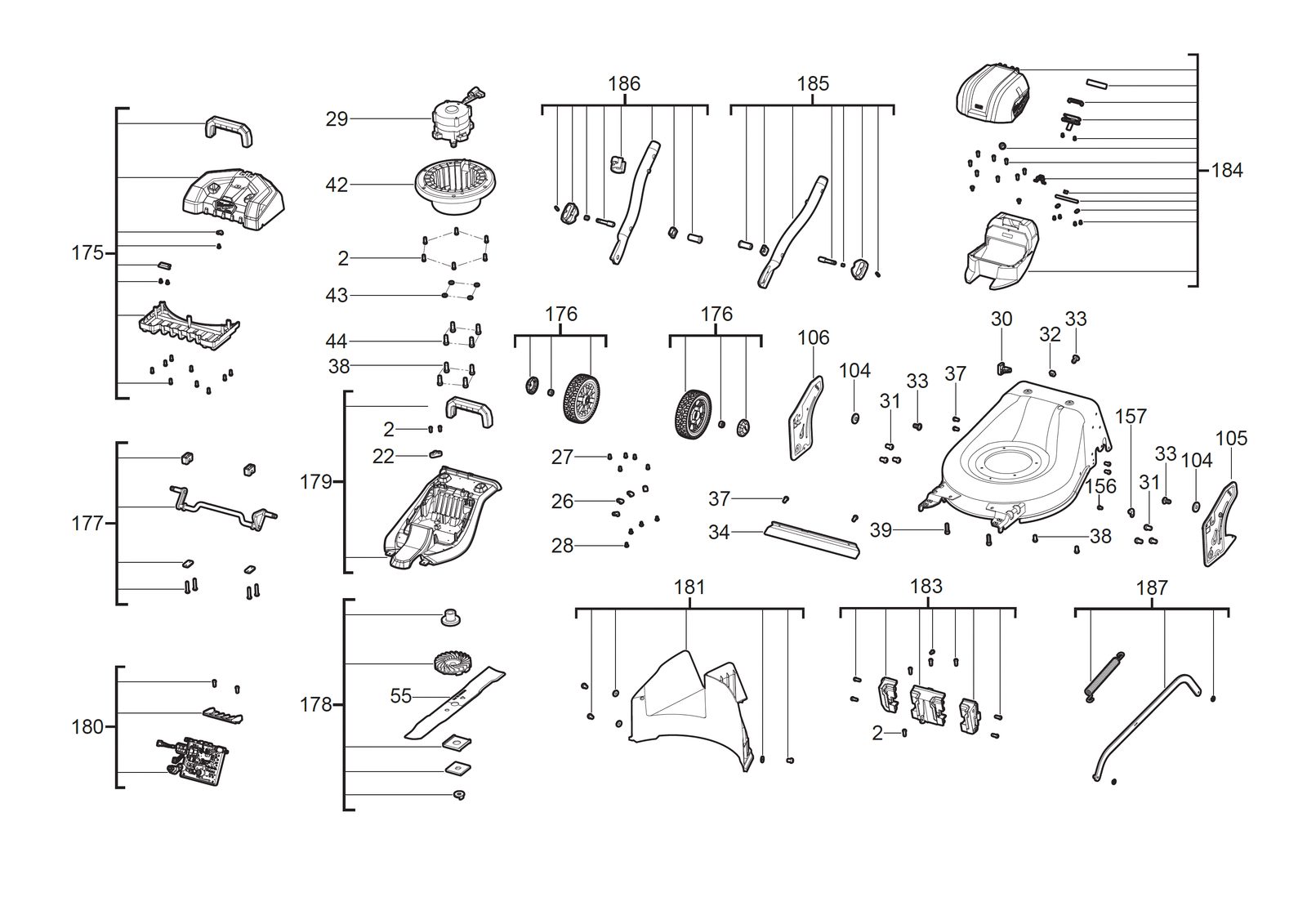

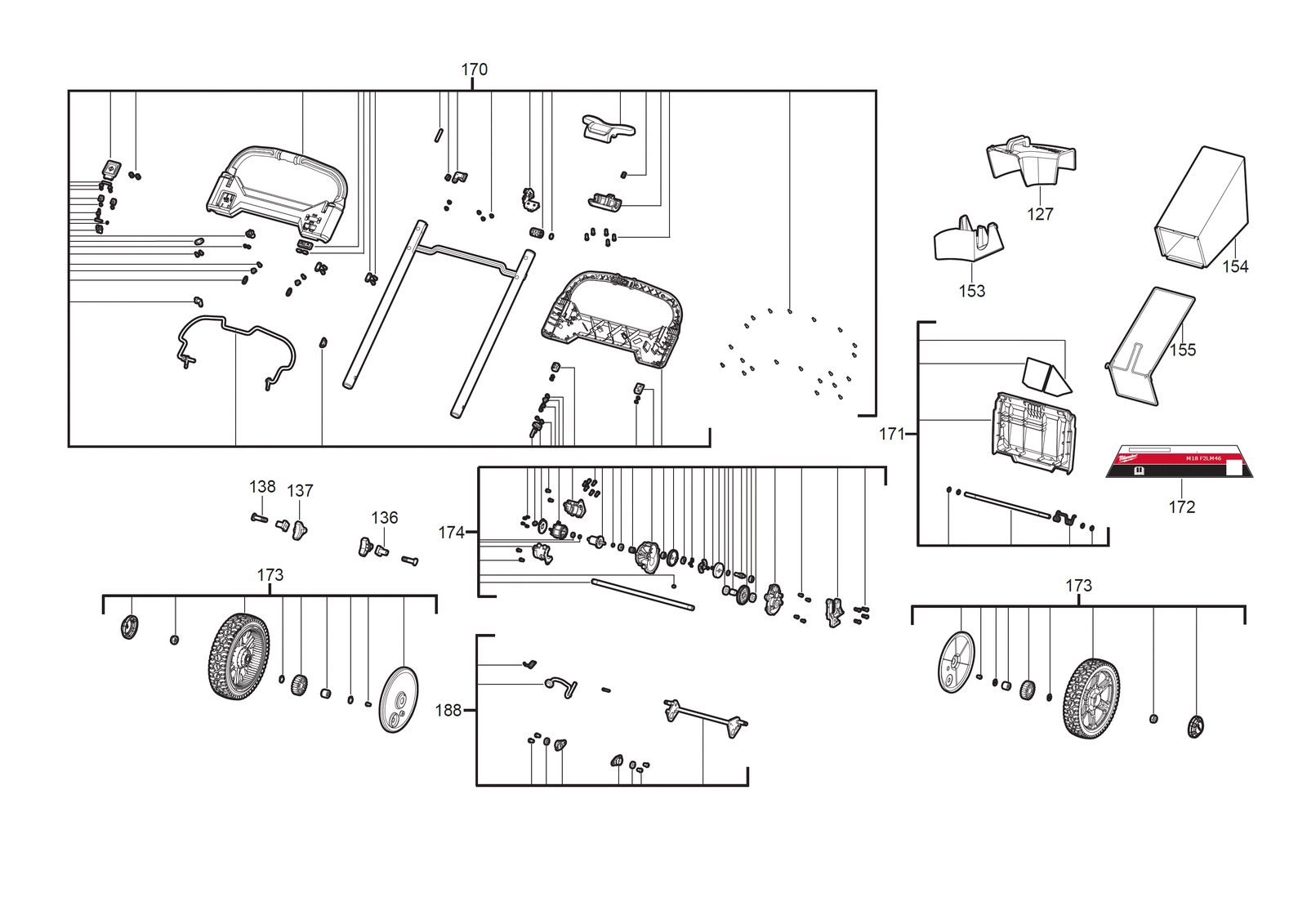

Садовый инструмент Milwaukee M18F2LM46-802 — взрыв-схема
Сервисная страница: Садовый инструмент Milwaukee M18F2LM46-802. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18F2LM46-802Артикул инструмента: 4933492011Код схемы: 400049741348 позицийКатегория: Садовый и хозяйственный инструмент
Таблица деталей — 48 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | ВинтSCREW | 4931479948товар | 12 | 4058546397111 | |
| 2 | 0022 | ClampCLAMP | 4931495949товар | 1 | 4058546530860 | |
| 3 | 0026 | Клипса / фиксаторCLIP | 4931495950товар | 5 | 4058546530877 | |
| 4 | 0027 | ВинтSCREW | 4931435015товар | 17 | 4002395856633 | |
| 5 | 0028 | ВинтSCREW | 660960001товар | 7 | 4002395823802 | |
| 6 | 0029 | ДвигательMOTOR | 4931495951товар | 1 | 4058546530884 | |
| 7 | 0030 | Adjustable segmentADJUSTABLE SEGMENT | 4931495952товар | 1 | 4058546530891 | |
| 8 | 0031 | ВинтSCREW | 4931494113товар | 10 | 4058546429942 | |
| 9 | 0032 | ГайкаNUT | 4931435205товар | 1 | 4002395859382 | |
| 10 | 0033 | ВинтSCREW | 4931495953товар | 3 | 4058546530907 | |
| 11 | 0034 | КрышкаCOVER | 4931495954товар | 1 | 4058546530914 | |
| 12 | 0037 | ВинтSCREW | 4931466678товар | 6 | 4058546278953 | |
| 13 | 0038 | ВинтSCREW | 4931494114товар | 6 | 4058546429959 | |
| 14 | 0039 | ВинтSCREW | 4931495955товар | 2 | 4058546530921 | |
| 15 | 0042 | Корпус двигателяMOTOR HOUSING | 4931495956товар | 1 | 4058546530938 | |
| 16 | 0043 | ШайбаWASHER | 4931480509товар | 4 | 4058546425241 | |
| 17 | 0044 | ВинтSCREW | 4931494116товар | 4 | 4058546429973 | |
| 18 | 0055 | Mower нож 18in/46cmMower Blade 18in/46cm | 4932492106товар | 1 | 4058546414733 | |
| 19 | 0104 | BushingBUSHING | 4931495957товар | 2 | 4058546530945 | |
| 20 | 0105 | КронштейнBRACKET | 4931495958товар | 1 | 4058546530952 | |
| 21 | 0106 | КронштейнBRACKET | 4931495959товар | 1 | 4058546530969 | |
| 22 | 0127 | Direct.dust chuteDIRECT.DUST CHUTE | 4931495960товар | 1 | 4058546530976 | |
| 23 | 0136 | ШтифтPIN | 4931495961товар | 2 | 4058546530983 | |
| 24 | 0137 | Knob рукояткаKNOB HANDLE | 4931480479товар | 2 | 4058546424947 | |
| 25 | 0138 | ВинтSCREW | 4931495962товар | 2 | 4058546530990 | |
| 26 | 0153 | PlugPLUG | 4931495963товар | 1 | 4058546531003 | |
| 27 | 0154 | Grass-catching bagGRASS-CATCHING BAG | 4931495964товар | 1 | 4058546531010 | |
| 28 | 0155 | FrameFRAME | 4931495965товар | 1 | 4058546531027 | |
| 29 | 0156 | ВинтSCREW | 4931453100товар | 1 | 4002395151349 | |
| 30 | 0157 | Клипса / фиксаторCLIP | 4931495966товар | 1 | 4058546531034 | |
| 31 | 0170 | Комплект рукояткиHANDLE SET | 4931495967товар | 1 | 4058546531041 | |
| 32 | 0171 | DoorDOOR | 4931495968товар | 1 | 4058546531058 | |
| 33 | 0172 | Шильдик / табличка данныхRATING PLATE | 4931495969товар | 1 | 4058546531065 | |
| 34 | 0173 | КолесоWHEEL | 4931495970товар | 2 | 4058546531072 | |
| 35 | 0174 | ДвигательMOTOR | 4931495971товар | 1 | 4058546531089 | |
| 36 | 0175 | КорпусHOUSING | 4931495972товар | 1 | 4058546531096 | |
| 37 | 0176 | КолесоWHEEL | 4931495973товар | 2 | 4058546531102 | |
| 38 | 0177 | AxleAXLE | 4931495974товар | 1 | 4058546531119 | |
| 39 | 0178 | ВентиляторFAN | 4931495975товар | 1 | 4058546531126 | |
| 40 | 0179 | КрышкаCOVER | 4931495976товар | 1 | 4058546531133 | |
| 41 | 0180 | ЭлектронныйELECTRONIC | 4931495977товар | 1 | 4058546531140 | |
| 42 | 0181 | Кожух крышкаGUARD COVER | 4931495978товар | 1 | 4058546531157 | |
| 43 | 0183 | Guide railGUIDE RAIL | 4931495979товар | 1 | 4058546531164 | |
| 44 | 0184 | КрышкаCOVER | 4931495980товар | 1 | 4058546531171 | |
| 45 | 0185 | ТрубкаTUBE | 4931495981товар | 1 | 4058546531188 | |
| 46 | 0186 | ТрубкаTUBE | 4931495982товар | 1 | 4058546531195 | |
| 47 | 0187 | ШтокROD | 4931495983товар | 1 | 4058546531201 | |
| 48 | 0188 | AxleAXLE | 4931495984товар | 1 | 4058546531218 |
