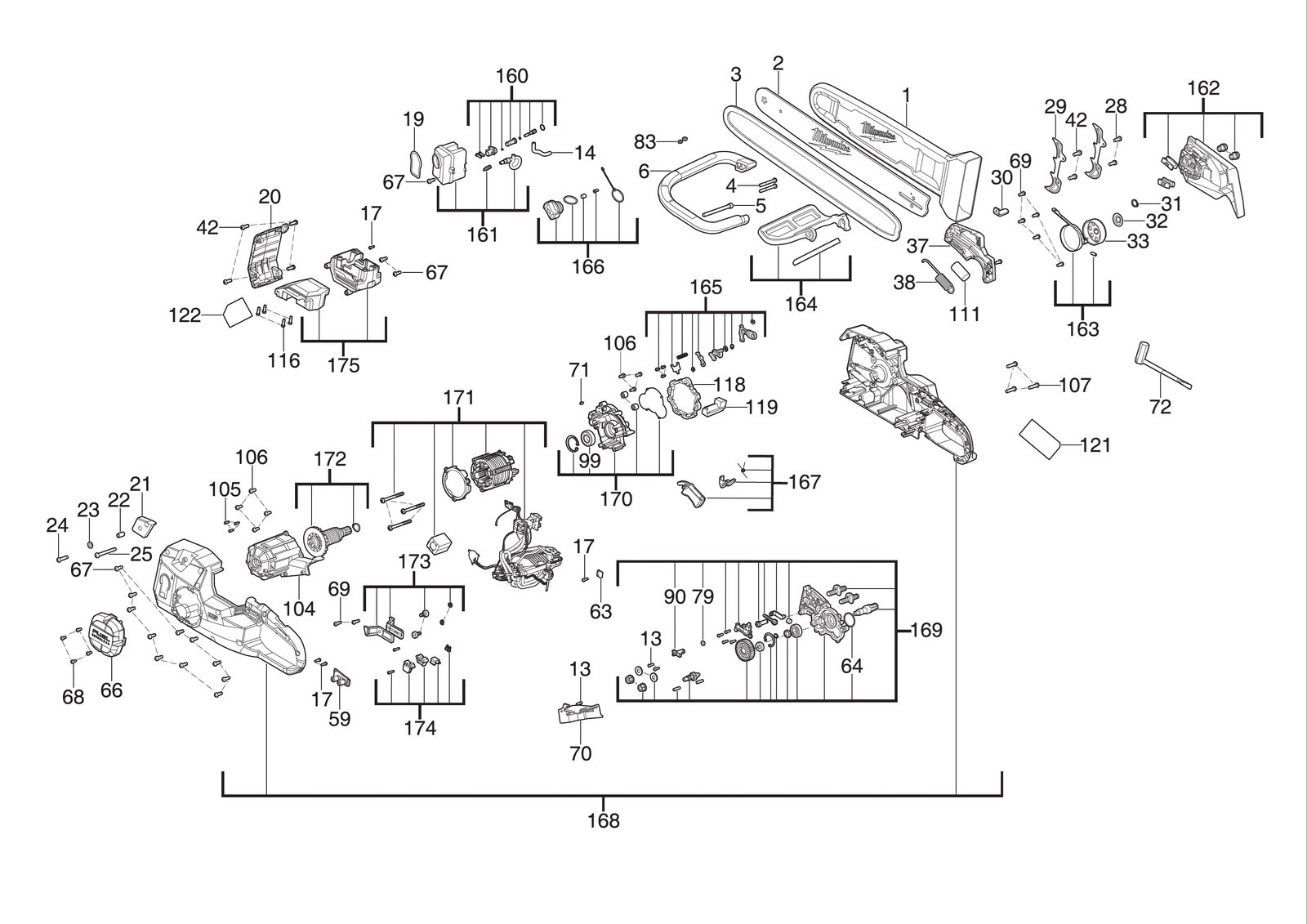

Перфоратор Milwaukee M18F2CHS50-0 — взрыв-схема
Сервисная страница: Перфоратор Milwaukee M18F2CHS50-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18F2CHS50-0Артикул инструмента: 4933480120Код схемы: 400050350965 позицийКатегория: Перфораторы и отбойные молотки
Схема инструмента
Таблица деталей — 65 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ScabbardsSCABBARDS | 4931506477товар | 1 | 4058546557911 | |
| 2 | 0002 | Guide bar 20in/50cm for m18f2chs50GUIDE BAR 20IN/50CM FOR M18F2CHS50 | 4932498790товар | 1 | 4058546526597 | |
| 3 | 0003 | Saw chain .325 x 508 x 1.3 - 1pcSAW CHAIN .325 X 508 X 1.3 - 1PC | 4932498791товар | 1 | 4058546526603 | |
| 4 | 0004 | ВинтSCREW | 4931506478товар | 2 | 4058546557928 | |
| 5 | 0005 | ВинтSCREW | 4931472538товар | 1 | 4058546328405 | |
| 6 | 0006 | РукояткаHANDLE | 4931506479товар | 1 | 4058546557935 | |
| 7 | 0013 | ВинтSCREW | 4931495588товар | 3 | 4058546492564 | |
| 8 | 0014 | ШлангHOSE | 4931506480товар | 1 | 4058546557942 | |
| 9 | 0017 | ВинтSCREW | 4931436686товар | 4 | 4002395258260 | |
| 10 | 0019 | УплотнениеSEAL | 4931506481товар | 1 | 4058546557959 | |
| 11 | 0020 | ПластинаPLATE | 4931506482товар | 1 | 4058546557966 | |
| 12 | 0021 | КрышкаCOVER | 4931506483товар | 1 | 4058546557973 | |
| 13 | 0022 | SpacerSPACER | 4931506484товар | 1 | 4058546557980 | |
| 14 | 0023 | ШайбаWASHER | 4931506485товар | 1 | 4058546557997 | |
| 15 | 0024 | ВинтSCREW | 4931454838товар | 1 | 4058546020125 | |
| 16 | 0025 | ВинтSCREW | 4931506486товар | 1 | 4058546558000 | |
| 17 | 0028 | ВинтSCREW | 4931453992товар | 2 | 4002395280599 | |
| 18 | 0029 | SpikeSPIKE | 4931506487товар | 2 | 4058546558017 | |
| 19 | 0030 | КронштейнBRACKET | 4931506488товар | 1 | 4058546558024 | |
| 20 | 0031 | Snap кольцоSNAP RING | 4931472833товар | 1 | 4058546331351 | |
| 21 | 0032 | ПружинаSPRING | 4931506489товар | 1 | 4058546558031 | |
| 22 | 0033 | SprocketSPROCKET | 4931506490товар | 1 | 4058546558048 | |
| 23 | 0037 | КрышкаCOVER | 4931506491товар | 1 | 4058546558055 | |
| 24 | 0038 | ПружинаSPRING | 4931506492товар | 1 | 4058546558062 | |
| 25 | 0042 | ВинтSCREW | 4931496229товар | 6 | 4058546533663 | |
| 26 | 0059 | ПластинаPLATE | 4931506493товар | 1 | 4058546558079 | |
| 27 | 0063 | УплотнениеSEAL | 4931506494товар | 1 | 4058546558086 | |
| 28 | 0064 | Уплотнительное кольцоO-RING | 4931506495товар | 1 | 4058546558093 | |
| 29 | 0066 | КолпачокCAP | 4931506496товар | 1 | 4058546558109 | |
| 30 | 0067 | ВинтSCREW | 4931472832товар | 14 | 4058546331344 | |
| 31 | 0068 | ВинтSCREW | 4931435015товар | 4 | 4002395856633 | |
| 32 | 0069 | ВинтSCREW | 4931472688товар | 8 | 4058546329907 | |
| 33 | 0070 | КронштейнBRACKET | 4931506497товар | 1 | 4058546558116 | |
| 34 | 0071 | ВинтSCREW | 4931506498товар | 1 | 4058546558123 | |
| 35 | 0072 | T-handle-keyT-HANDLE-KEY | 4931506499товар | 1 | 4058546558130 | |
| 36 | 0079 | Уплотнительное кольцоO-RING | 4931506500товар | 1 | 4058546558147 | |
| 37 | 0083 | ШайбаWASHER | 4931479644товар | 2 | 4058546394073 | |
| 38 | 0090 | Разъём / соединительCONNECTOR | 4931465915товар | 1 | 4058546240158 | |
| 39 | 0099 | Шариковый подшипникBALL BEARING | 4931506501товар | 1 | 4058546558154 | |
| 40 | 0104 | Корпус двигателяMOTOR HOUSING | 4931506502товар | 1 | 4058546558161 | |
| 41 | 0105 | ВинтSCREW | 4931496098товар | 3 | 4058546532352 | |
| 42 | 0106 | ВинтSCREW | 4931454301товар | 7 | 4002395284719 | |
| 43 | 0107 | ВинтSCREW | 4931465929товар | 3 | 4058546240295 | |
| 44 | 0111 | ВтулкаSLEEVE | 4931506503товар | 1 | 4058546558178 | |
| 45 | 0116 | ВинтSCREW | 4931506504товар | 4 | 4058546558185 | |
| 46 | 0118 | FoamFOAM | 4931506505товар | 1 | 4058546558192 | |
| 47 | 0119 | FoamFOAM | 4931506506товар | 1 | 4058546558208 | |
| 48 | 0121 | Шильдик / табличка данныхRATING PLATE | 4931506507товар | 1 | 4058546558215 | |
| 49 | 0122 | НаклейкаLABEL | 4931506508товар | 1 | 4058546558222 | |
| 50 | 0160 | Шестерня редуктор комплектGEAR BOX KIT | 4931506509товар | 1 | 4058546558239 | |
| 51 | 0161 | БакTANK | 4931506510товар | 1 | 4058546558246 | |
| 52 | 0162 | КрышкаCOVER | 4931506511товар | 1 | 4058546558253 | |
| 53 | 0163 | Комплект шестерёнGEAR KIT | 4931506512товар | 1 | 4058546558260 | |
| 54 | 0164 | РукояткаHANDLE | 4931506513товар | 1 | 4058546558277 | |
| 55 | 0165 | Guide комплектGUIDE KIT | 4931506514товар | 1 | 4058546558284 | |
| 56 | 0166 | КолпачокCAP | 4931506515товар | 1 | 4058546558291 | |
| 57 | 0167 | КолпачокCAP | 4931506516товар | 1 | 4058546558307 | |
| 58 | 0168 | КорпусHOUSING | 4931506517товар | 1 | 4058546558314 | |
| 59 | 0169 | КрышкаCOVER | 4931506518товар | 1 | 4058546558321 | |
| 60 | 0170 | Шестерня кейсGEAR CASE | 4931506519товар | 1 | 4058546558338 | |
| 61 | 0171 | ЭлектронныйELECTRONIC | 4931506520товар | 1 | 4058546558345 | |
| 62 | 0172 | Ротор / якорьARMATURE | 4931506521товар | 1 | 4058546558352 | |
| 63 | 0173 | В сборе комплектASSEMBLY KIT | 4931506522товар | 1 | 4058546558369 | |
| 64 | 0174 | Клипса / фиксаторCLIP | 4931506523товар | 1 | 4058546558376 | |
| 65 | 0175 | КорпусHOUSING | 4931506524товар | 1 | 4058546558383 |
