Садовый инструмент Milwaukee M18F2BPB-124 — взрыв-схема
Сервисная страница: Садовый инструмент Milwaukee M18F2BPB-124. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18F2BPB-124Артикул инструмента: 4933493213Код схемы: 400050325947 позицийКатегория: Садовый и хозяйственный инструмент

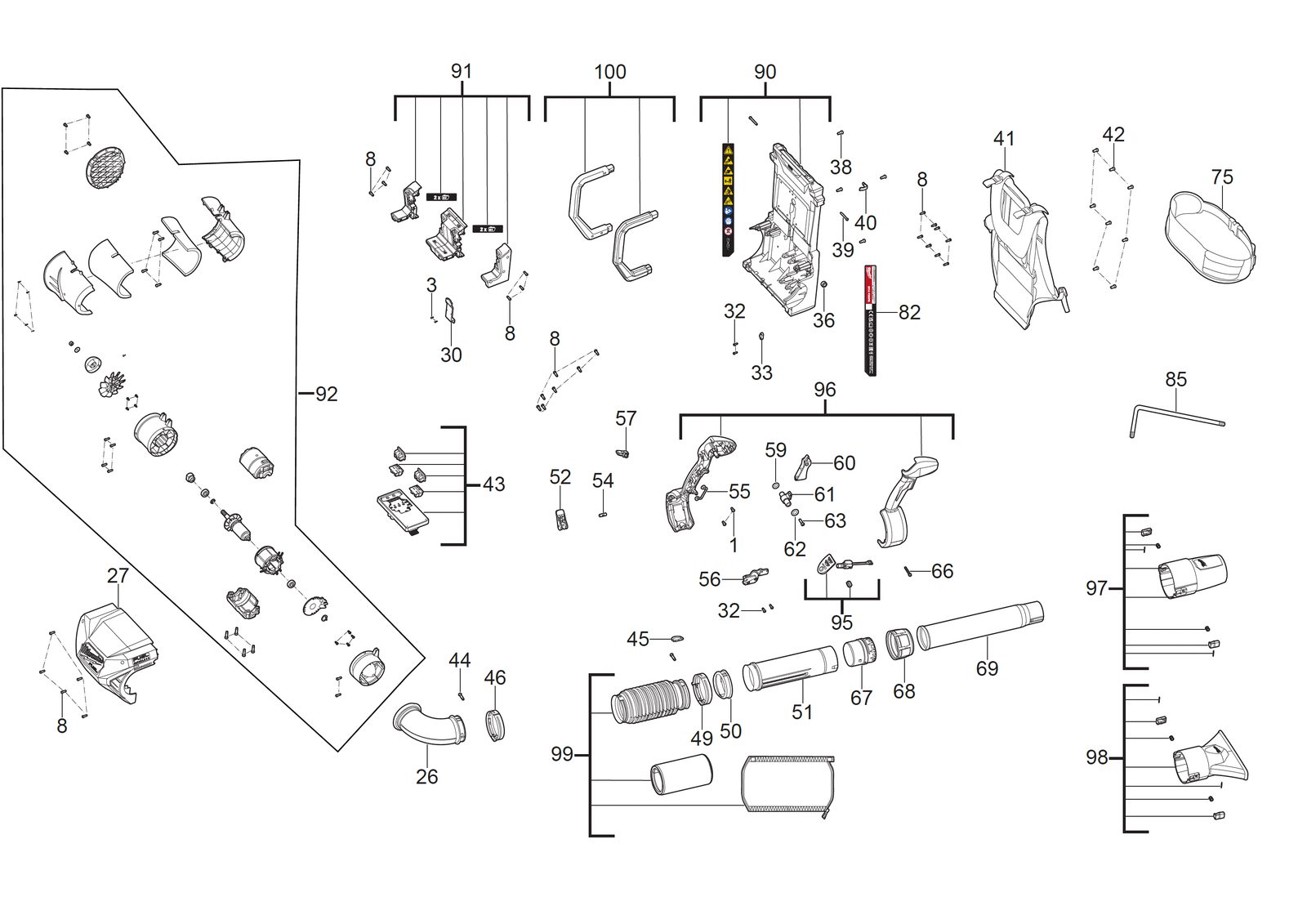

Схема инструмента
Таблица деталей — 47 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931435015товар | 6 | 4002395856633 | |
| 2 | 0003 | ВинтSCREW | 4931494423товар | 11 | 4058546469955 | |
| 3 | 0008 | ВинтSCREW | 4931479948товар | 36 | 4058546397111 | |
| 4 | 0026 | Guide трубкаGUIDE TUBE | 4931496474товар | 1 | 4058546536114 | |
| 5 | 0027 | КрышкаCOVER | 4931496475товар | 1 | 4058546536121 | |
| 6 | 0030 | КрышкаCOVER | 4931496476товар | 1 | 4058546536138 | |
| 7 | 0032 | ВинтSCREW | 4931436686товар | 4 | 4002395258260 | |
| 8 | 0033 | ClampCLAMP | 4931495949товар | 1 | 4058546530860 | |
| 9 | 0036 | Straining винтSTRAINING SCREW | 4931496477товар | 1 | 4058546536145 | |
| 10 | 0038 | ВинтSCREW | 4931496478товар | 4 | 4058546536152 | |
| 11 | 0039 | ВинтSCREW | 4931496479товар | 2 | 4058546536169 | |
| 12 | 0040 | Клипса / фиксаторCLIP | 4931496480товар | 1 | 4058546536176 | |
| 13 | 0041 | HarnessHARNESS | 4931496481товар | 1 | 4058546536183 | |
| 14 | 0042 | ВинтSCREW | 4931496270товар | 8 | 4058546534073 | |
| 15 | 0043 | ЭлектронныйELECTRONIC | 4931496482товар | 1 | 4058546536190 | |
| 16 | 0044 | ВинтSCREW | 4931473267товар | 2 | 4058546335694 | |
| 17 | 0045 | КольцоRING | 4931496483товар | 1 | 4058546536206 | |
| 18 | 0046 | ClampCLAMP | 4931496484товар | 1 | 4058546536213 | |
| 19 | 0049 | ClampCLAMP | 4931496485товар | 1 | 4058546536220 | |
| 20 | 0050 | Inside кольцоINSIDE RING | 4931496486товар | 1 | 4058546536237 | |
| 21 | 0051 | ТрубкаTUBE | 4931496487товар | 1 | 4058546536244 | |
| 22 | 0052 | Замок / фиксаторLOCK | 4931496488товар | 1 | 4058546536251 | |
| 23 | 0054 | ШтифтPIN | 4931496489товар | 1 | 4058546536268 | |
| 24 | 0055 | WireWIRE | 4931496490товар | 1 | 4058546536275 | |
| 25 | 0056 | КронштейнBRACKET | 4931496491товар | 1 | 4058546536282 | |
| 26 | 0057 | РычагLEVER | 4931496492товар | 1 | 4058546536299 | |
| 27 | 0059 | Уплотнительное кольцоO-RING | 4931496493товар | 1 | 4058546536305 | |
| 28 | 0060 | Push-buttonPUSH-BUTTON | 4931496494товар | 1 | 4058546536312 | |
| 29 | 0061 | CamCAM | 4931496495товар | 1 | 4058546536329 | |
| 30 | 0062 | Уплотнительное кольцоO-RING | 4931496496товар | 1 | 4058546536336 | |
| 31 | 0063 | ВинтSCREW | 4931496497товар | 1 | 4058546536343 | |
| 32 | 0066 | ВинтSCREW | 4931461935товар | 1 | 4058546230357 | |
| 33 | 0067 | ПереходникADAPTER | 4931496498товар | 1 | 4058546536350 | |
| 34 | 0068 | МуфтаCOUPLING | 4931496499товар | 1 | 4058546536367 | |
| 35 | 0069 | ТрубкаTUBE | 4931496500товар | 1 | 4058546536374 | |
| 36 | 0075 | Клипса на ременьBELT CLIP | 4931496501товар | 1 | 4058546536381 | |
| 37 | 0082 | Шильдик / табличка данныхRATING PLATE | 4931496502товар | 1 | 4058546536398 | |
| 38 | 0085 | Allen keyALLEN KEY | 4931496238товар | 1 | 4058546533755 | |
| 39 | 0090 | Holding пластинаHOLDING PLATE | 4931496503товар | 1 | 4058546536404 | |
| 40 | 0091 | Battery редукторBATTERY BOX | 4931496504товар | 1 | 4058546536411 | |
| 41 | 0092 | Двигатель в сбореMOTOR ASSEMBLY | 4931496953товар | 1 | 4058546552671 | |
| 42 | 0095 | ЭлектронныйELECTRONIC | 4931496508товар | 1 | 4058546536459 | |
| 43 | 0096 | Комплект рукояткиHANDLE SET | 4931496509товар | 1 | 4058546536466 | |
| 44 | 0097 | НасадкаNOZZLE | 4931494439товар | 1 | — | |
| 45 | 0098 | НасадкаNOZZLE | 4931494440товар | 1 | — | |
| 46 | 0099 | Крышка в сбореCOVER ASSY | 4931496510товар | 1 | 4058546536473 | |
| 47 | 0100 | Holding bracketHOLDING BRACKET | 4931496511товар | 1 | 4058546536480 |
