Аккумулятор или зарядное устройство Milwaukee M18F2BL-0 — взрыв-схема
Сервисная страница: Аккумулятор или зарядное устройство Milwaukee M18F2BL-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18F2BL-0Артикул инструмента: 4933479987Код схемы: 400050363627 позицийКатегория: Аккумуляторы и зарядные устройства

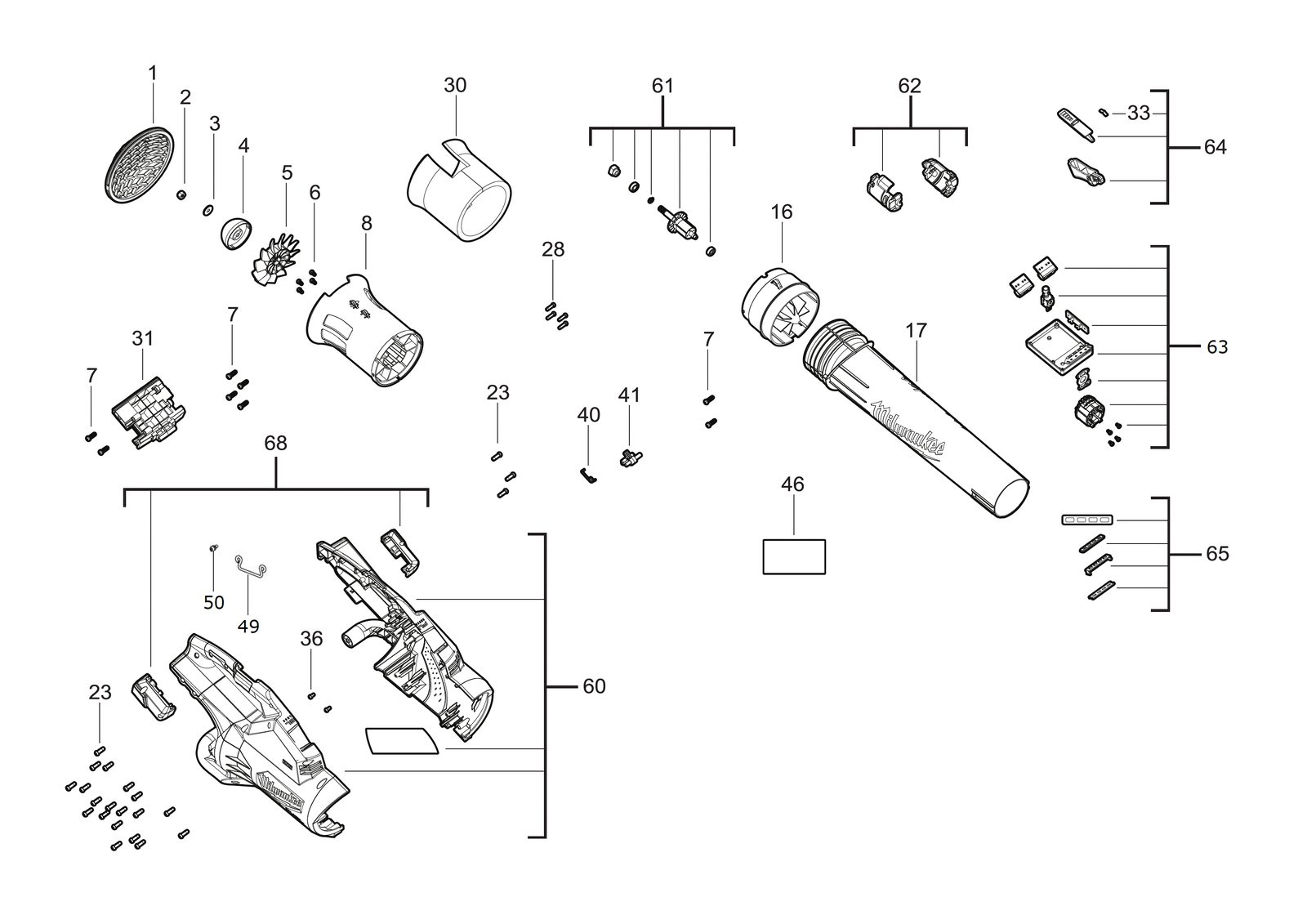

Схема инструмента
Таблица деталей — 27 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Inlet фильтрINLET FILTER | 4931494421товар | 1 | 4058546469931 | |
| 2 | 0002 | ГайкаNUT | 4931465440товар | 1 | 4058546235406 | |
| 3 | 0003 | ШайбаWASHER | 4931465439товар | 1 | 4058546235390 | |
| 4 | 0004 | КолпачокCAP | 4931465438товар | 1 | 4058546235383 | |
| 5 | 0005 | ВентиляторFAN | 4931494422товар | 1 | 4058546469948 | |
| 6 | 0006 | ВинтSCREW | 4931494423товар | 4 | 4058546469955 | |
| 7 | 0007 | ВинтSCREW | 4931494424товар | 8 | 4058546469962 | |
| 8 | 0008 | ReducerREDUCER | 4931494425товар | 1 | 4058546469979 | |
| 9 | 0016 | Univ.reductionUNIV.REDUCTION | 4931494426товар | 1 | 4058546469986 | |
| 10 | 0017 | ТрубкаTUBE | 4931494427товар | 1 | 4058546469993 | |
| 11 | 0023 | ВинтSCREW | 4931479948товар | 22 | 4058546397111 | |
| 12 | 0028 | ВинтSCREW | 4931453227товар | 4 | 4002395153206 | |
| 13 | 0030 | FoamFOAM | 4931494428товар | 1 | 4058546470005 | |
| 14 | 0031 | Power modulePOWER MODULE | 4931494429товар | 1 | 4058546470012 | |
| 15 | 0033 | Пружина пластинаSPRING PLATE | 4931452341товар | 1 | 4002395172528 | |
| 16 | 0036 | ВинтSCREW | 4931431788товар | 2 | 4002395895717 | |
| 17 | 0040 | ПружинаSPRING | 4931494430товар | 1 | 4058546470029 | |
| 18 | 0041 | Замок / фиксаторLOCK | 4931494431товар | 1 | 4058546470036 | |
| 19 | 0046 | Шильдик / табличка данныхRATING PLATE | 4931507029товар | 1 | 4058546595401 | |
| 20 | 0049 | WireWIRE | 4931496490товар | 1 | 4058546536275 | |
| 21 | 0050 | ВинтSCREW | 4931435015товар | 1 | 4002395856633 | |
| 22 | 0060 | КорпусHOUSING | 4931507030товар | 1 | 4058546595418 | |
| 23 | 0061 | РоторROTOR | 4931494434товар | 1 | 4058546470067 | |
| 24 | 0062 | Корпус двигателяMOTOR HOUSING | 4931494435товар | 1 | 4058546470074 | |
| 25 | 0063 | ЭлектронныйELECTRONIC | 4931507031товар | 1 | 4058546595425 | |
| 26 | 0064 | Курок / выключательTRIGGER | 4931507222товар | 1 | 4058546597337 | |
| 27 | 0065 | GaugeGAUGE | 4931494438товар | 1 | 4058546470104 |
