Садовый инструмент Milwaukee M18F2BCU-0 — взрыв-схема
Сервисная страница: Садовый инструмент Milwaukee M18F2BCU-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18F2BCU-0Артикул инструмента: 4933480859Код схемы: 400049771752 позицииКатегория: Садовый и хозяйственный инструмент

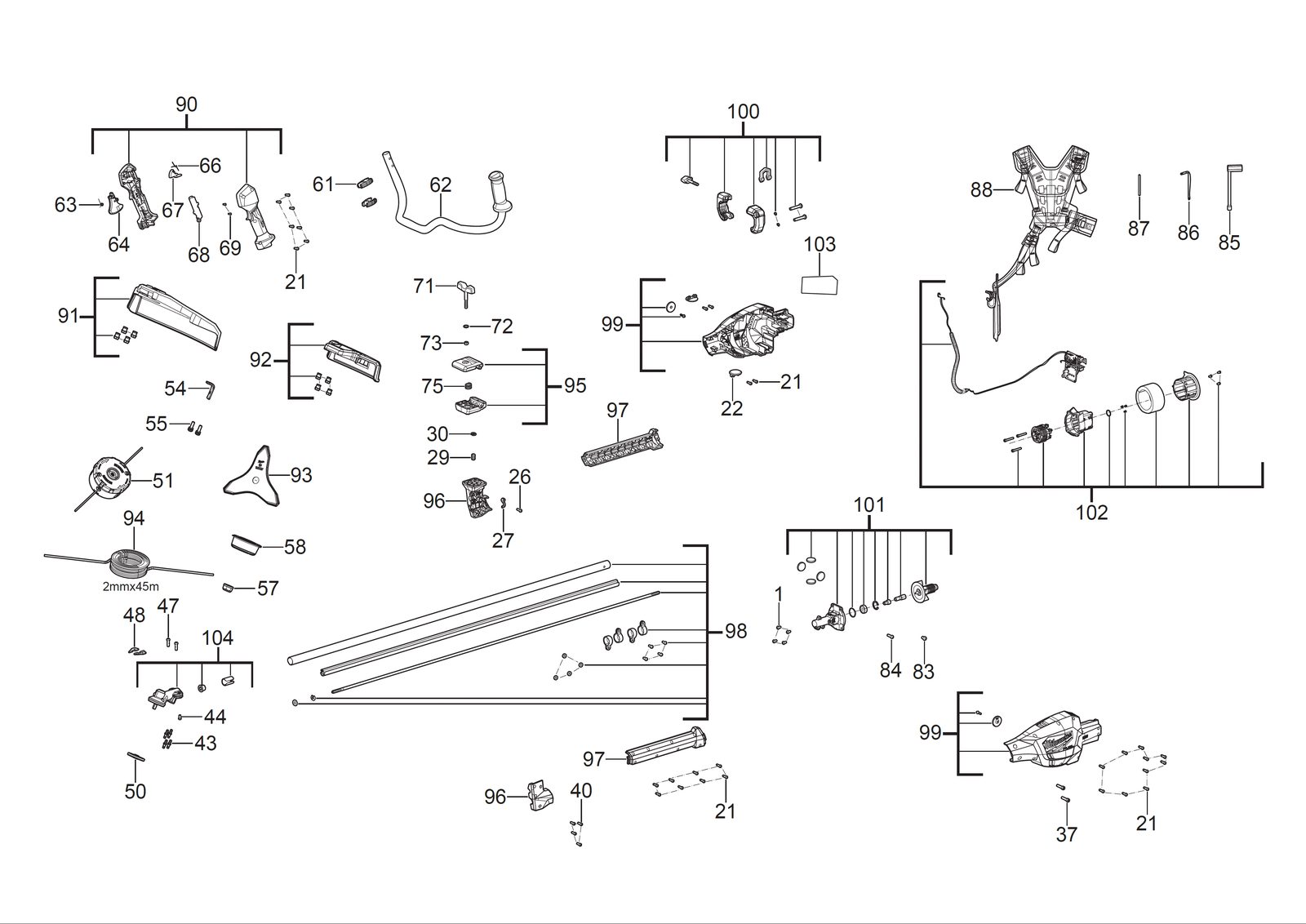

Схема инструмента
Таблица деталей — 52 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931435850товар | 4 | 4002395869299 | |
| 2 | 0021 | ВинтSCREW | 4931496932товар | 29 | 4058546552466 | |
| 3 | 0022 | ДержательHOLDER | 4931507037товар | 2 | 4058546595487 | |
| 4 | 0026 | ВинтSCREW | 4931465913товар | 1 | 4058546240134 | |
| 5 | 0027 | ClampCLAMP | 4931507038товар | 1 | 4058546595494 | |
| 6 | 0029 | Threaded sleeveTHREADED SLEEVE | 4931507039товар | 1 | 4058546595500 | |
| 7 | 0030 | Retaining кольцоRETAINING RING | 4931495590товар | 1 | 4058546492588 | |
| 8 | 0037 | ВинтSCREW | 4931461358товар | 2 | 4058546035303 | |
| 9 | 0040 | ВинтSCREW | 4931472710товар | 4 | 4058546330125 | |
| 10 | 0043 | StudSTUD | 4931507040товар | 4 | 4058546595517 | |
| 11 | 0044 | ВинтSCREW | 4931496270товар | 1 | 4058546534073 | |
| 12 | 0047 | ВинтSCREW | 4931494116товар | 2 | 4058546429973 | |
| 13 | 0048 | ПрокладкаGASKET | 4931507043товар | 2 | 4058546595548 | |
| 14 | 0050 | Фиксирующий пластинаLOCKING PLATE | 4931507045товар | 1 | 4058546595562 | |
| 15 | 0051 | Easy load trimmer head gen ii 1pcEasy Load Trimmer Head Gen II 1pc | 4932480180товар | 1 | 4058546404659 | |
| 16 | 0054 | Полотно / ножBLADE | 4931507046товар | 1 | 4058546595579 | |
| 17 | 0055 | ВинтSCREW | 4931507047товар | 2 | 4058546595586 | |
| 18 | 0057 | Фланцевая гайкаFLANGE NUT | 4931494328товар | 1 | 4058546469009 | |
| 19 | 0058 | Assembling держательASSEMBLING HOLDER | 4931494329товар | 1 | 4058546469016 | |
| 20 | 0061 | Holding клипсаHOLDING CLIP | 4931507048товар | 2 | 4058546595593 | |
| 21 | 0062 | Рукоятка barHANDLE BAR | 4931507049товар | 1 | 4058546595609 | |
| 22 | 0063 | ПружинаSPRING | 4931507050товар | 1 | 4058546595616 | |
| 23 | 0064 | Курок / выключательTRIGGER | 4931507051товар | 1 | 4058546595623 | |
| 24 | 0066 | ПружинаSPRING | 4931494753товар | 1 | 4058546473259 | |
| 25 | 0067 | Курок / выключательTRIGGER | 4931507052товар | 1 | 4058546595630 | |
| 26 | 0068 | КрышкаCOVER | 4931494979товар | 1 | 4058546486471 | |
| 27 | 0069 | ВинтSCREW | 4931454269товар | 2 | 4002395285396 | |
| 28 | 0071 | ВинтSCREW | 4931507053товар | 1 | 4058546595647 | |
| 29 | 0072 | ШайбаWASHER | 4931507054товар | 1 | 4058546595654 | |
| 30 | 0073 | ГайкаNUT | 4931506467товар | 1 | 4058546557812 | |
| 31 | 0075 | ПружинаSPRING | 4931507055товар | 1 | 4058546595661 | |
| 32 | 0083 | ВинтSCREW | 4931473045товар | 1 | 4058546333478 | |
| 33 | 0084 | ВинтSCREW | 4931466683товар | 1 | 4058546279004 | |
| 34 | 0085 | Hex ключHEX WRENCH | 4931507056товар | 1 | 4058546595678 | |
| 35 | 0086 | Allen keyALLEN KEY | 4931496238товар | 1 | 4058546533755 | |
| 36 | 0087 | Holding штифтHOLDING PIN | 4931454818товар | 1 | 4058546014353 | |
| 37 | 0088 | Double shoulder harness for щётка cutterDouble Shoulder Harness for Brush Cutter | 4932492849товар | 1 | 4058546477202 | |
| 38 | 0090 | КорпусHOUSING | 4931507057товар | 1 | 4058546595685 | |
| 39 | 0091 | Cutting кожухCUTTING GUARD | 4931507058товар | 1 | 4058546595692 | |
| 40 | 0092 | Cutting кожухCUTTING GUARD | 4931507059товар | 1 | 4058546595708 | |
| 41 | 0093 | Щётка cutter replacement blade- 3-toothBrush cutter replacement blade- 3-tooth | 4932498762товар | 1 | 4058546526313 | |
| 42 | 0094 | Trimmer line 2mm x 45m - 1pcTrimmer Line 2mm x 45m - 1PC | 49162712товар | 1 | — | |
| 43 | 0095 | Clamping комплектCLAMPING SET | 4931507060товар | 1 | 4058546595715 | |
| 44 | 0096 | Chain clamp bodyCHAIN CLAMP BODY | 4931507061товар | 1 | 4058546595722 | |
| 45 | 0097 | Chain clamp bodyCHAIN CLAMP BODY | 4931507062товар | 1 | 4058546595739 | |
| 46 | 0098 | ТрубкаTUBE | 4931507063товар | 1 | 4058546595746 | |
| 47 | 0099 | КорпусHOUSING | 4931507064товар | 1 | 4058546595753 | |
| 48 | 0100 | Chain clamp bodyCHAIN CLAMP BODY | 4931507065товар | 1 | 4058546595760 | |
| 49 | 0101 | РоторROTOR | 4931507066товар | 1 | 4058546595777 | |
| 50 | 0102 | ЭлектронныйELECTRONIC | 4931507067товар | 1 | 4058546595784 | |
| 51 | 0103 | Шильдик / табличка данныхRATING PLATE | 4931507068товар | 1 | 4058546595791 | |
| 52 | 0104 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931507044товар | 1 | 4058546595555 |
