Пылесос или система пылеудаления Milwaukee M18CV-0 — взрыв-схема
Сервисная страница: Пылесос или система пылеудаления Milwaukee M18CV-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18CV-0Артикул инструмента: 4933459204Код схемы: 400045828822 позицииКатегория: Пылесосы и пылеудаление

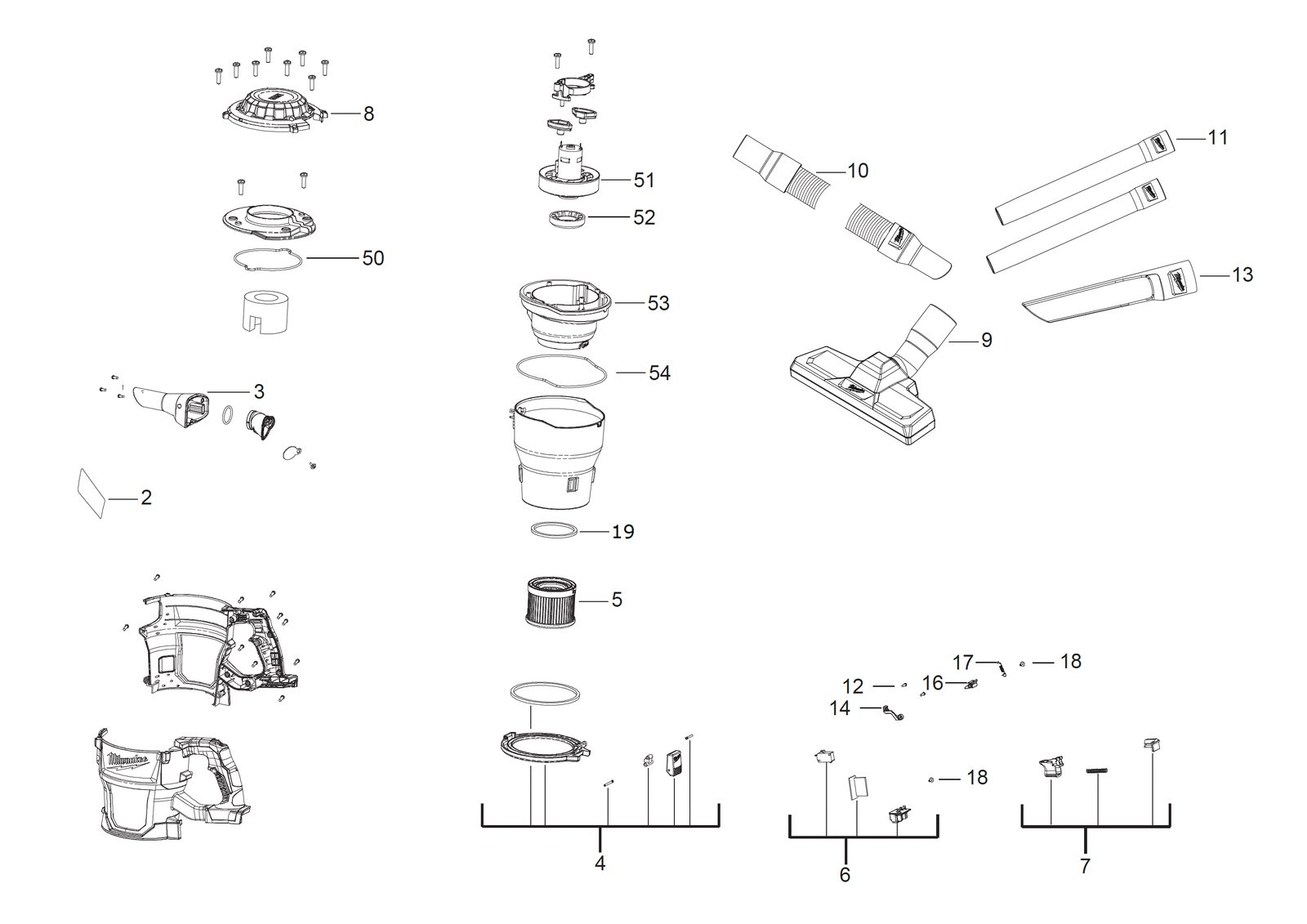

Схема инструмента
Таблица деталей — 22 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | Шильдик / табличка данныхRATING PLATE | 4931454782товар | 1 | 4058546013998 | |
| 2 | 0003 | Transition pieceTRANSITION PIECE | 4931454783товар | 1 | 4058546014001 | |
| 3 | 0004 | КрышкаCOVER | 4931454784товар | 1 | 4058546014018 | |
| 4 | 0005 | Folder фильтрFOLDER FILTER | 4931454785товар | 1 | 4058546014025 | |
| 5 | 0006 | ЭлектронныйELECTRONIC | 4931465555товар | 1 | 4058546236557 | |
| 6 | 0007 | Выключатель в сбореSWITCH ASSEMBLY | 4931454787товар | 1 | 4058546014049 | |
| 7 | 0008 | Корпус крышкаHOUSING COVER | 4931454788товар | 1 | 4058546014056 | |
| 8 | 0009 | Carpet насадкаCARPET NOZZLE | 4931454789товар | 1 | 4058546014063 | |
| 9 | 0010 | Suction hoseSUCTION HOSE | 4931454790товар | 1 | 4058546014070 | |
| 10 | 0011 | Suction трубкаSUCTION TUBE | 4931454791товар | 2 | 4058546014087 | |
| 11 | 0012 | ВинтSCREW | 4931465556товар | 2 | 4058546236564 | |
| 12 | 0013 | Crevice toolCREVICE TOOL | 4931454792товар | 1 | 4058546014094 | |
| 13 | 0014 | ДержательHOLDER | 4931465557товар | 1 | 4058546236571 | |
| 14 | 0016 | Фиксирующий pieceLOCKING PIECE | 4931465558товар | 1 | 4058546236588 | |
| 15 | 0017 | ПружинаSPRING | 4931465559товар | 1 | 4058546236595 | |
| 16 | 0018 | ВинтSCREW | 4931465560товар | 2 | 4058546236601 | |
| 17 | 0019 | ПрокладкаGASKET | 4931465840товар | 1 | 4058546239404 | |
| 18 | 0050 | УплотнениеSEAL | 4931508693товар | 1 | 4058546633554 | |
| 19 | 0051 | ДвигательMOTOR | 4931508694товар | 1 | 4058546633561 | |
| 20 | 0052 | УплотнениеSEAL | 4931508695товар | 1 | 4058546633578 | |
| 21 | 0053 | ОтражательноеDEFLECTOR | 4931508696товар | 1 | 4058546633585 | |
| 22 | 0054 | УплотнениеSEAL | 4931508697товар | 1 | 4058546633592 |
