Пила Milwaukee M18CSX-0X — взрыв-схема
Сервисная страница: Пила Milwaukee M18CSX-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18CSX-0XАртикул инструмента: 4933451428Код схемы: 400045267536 позицийКатегория: Пилы, лобзики и инструмент для резки

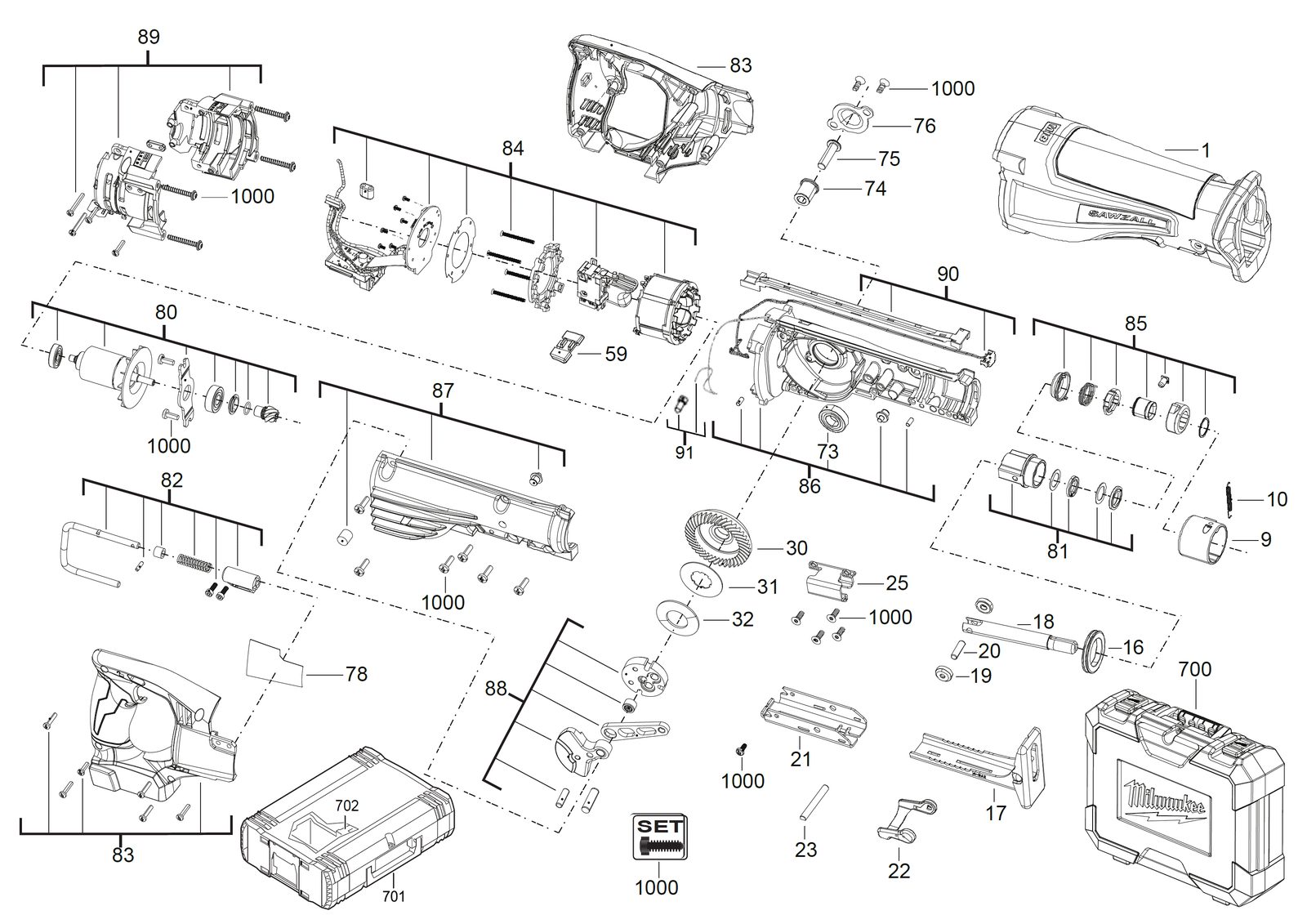

Схема инструмента
Таблица деталей — 36 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Резиновый footRUBBER FOOT | 4931436052товар | 1 | — | |
| 2 | 0009 | CamCAM | 4931436051товар | 1 | 4002395876341 | |
| 3 | 0010 | ПружинаSPRING | 4931436050товар | 1 | 4002395876334 | |
| 4 | 0016 | УплотнениеSEAL | 4931436021товар | 1 | 4002395877652 | |
| 5 | 0017 | Distance держательDISTANCE HOLDER | 4931473791товар | 1 | 4058546363598 | |
| 6 | 0018 | ШпиндельSPINDLE | 4931436023товар | 1 | 4002395877676 | |
| 7 | 0019 | RollROLL | 4931436024товар | 2 | 4002395877683 | |
| 8 | 0020 | Balance weightBALANCE WEIGHT | 4931436025товар | 1 | 4002395877690 | |
| 9 | 0021 | ДержательHOLDER | 4931436026товар | 1 | 4002395878307 | |
| 10 | 0022 | Lock bottonLOCK BOTTON | 4931436027товар | 1 | 4002395878314 | |
| 11 | 0023 | ШтифтPIN | 44601635товар | 1 | 4058546073930 | |
| 12 | 0025 | StampSTAMP | 4931436028товар | 1 | 4002395878321 | |
| 13 | 0030 | Пара конических шестерёнBEVEL GEAR PAIR | 4931453356товар | 1 | 4002395162536 | |
| 14 | 0031 | ПластинаPLATE | 4931436030товар | 1 | 4002395878345 | |
| 15 | 0032 | ПружинаSPRING | 4931436031товар | 1 | 4002395878352 | |
| 16 | 0059 | Lock bottonLOCK BOTTON | 4931436053товар | 1 | — | |
| 17 | 0073 | Шариковый подшипникBALL BEARING | 4931436033товар | 1 | 4002395878376 | |
| 18 | 0074 | Distance держательDISTANCE HOLDER | 4931436034товар | 1 | 4002395172177 | |
| 19 | 0075 | ВинтSCREW | 4931436035товар | 1 | 4002395878383 | |
| 20 | 0076 | ПластинаPLATE | 4931436036товар | 1 | 4002395878390 | |
| 21 | 0078 | Шильдик / табличка данныхRATING PLATE | 4931453357товар | 1 | — | |
| 22 | 0080 | Ротор / якорьARMATURE | 4931453358товар | 1 | — | |
| 23 | 0081 | BushBUSH | 4931453359товар | 1 | 4002395162567 | |
| 24 | 0082 | КрюкHOOK | 4931436040товар | 1 | — | |
| 25 | 0083 | Пара рукоятка shellsPAIR HANDLE SHELLS | 4931453360товар | 1 | 4002395162574 | |
| 26 | 0084 | Электронный выключательELECTRONIC SWITCH | 4931453361товар | 1 | 4002395162581 | |
| 27 | 0085 | AcceptanceACCEPTANCE | 4931436647товар | 1 | 4002395258734 | |
| 28 | 0086 | Шестерня редуктор insul.leftGEAR BOX INSUL.LEFT | 4931436044товар | 1 | 4002395875672 | |
| 29 | 0087 | Шестерня редуктор insu.rightGEAR BOX INSU.RIGHT | 4931436045товар | 1 | 4002395875689 | |
| 30 | 0088 | Crank в сбореCRANK ASSEMBLY | 4931436046товар | 1 | 4002395875696 | |
| 31 | 0089 | Комплект корпуса в сбореHOUSING SET ASSY | 4931436047товар | 1 | 4002395876303 | |
| 32 | 0090 | LampLAMP | 4931436048товар | 1 | 4002395876310 | |
| 33 | 0091 | Кабель комплектCABLE SET | 4931453362товар | 1 | 4002395162598 | |
| 34 | 0700 | КейсCARRYING CASE | 4931436049товар | 1 | — | |
| 35 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 | |
| 36 | 1000 | Комплект болтовBOLT SET | 4931436032товар | 1 | 4002395878369 |
