Угловая дрель Milwaukee M18CRAD2-0X — взрыв-схема
Сервисная страница: Угловая дрель Milwaukee M18CRAD2-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18CRAD2-0XАртикул инструмента: 4933471641Код схемы: 400047710927 позицийКатегория: Дрели и шуруповёрты

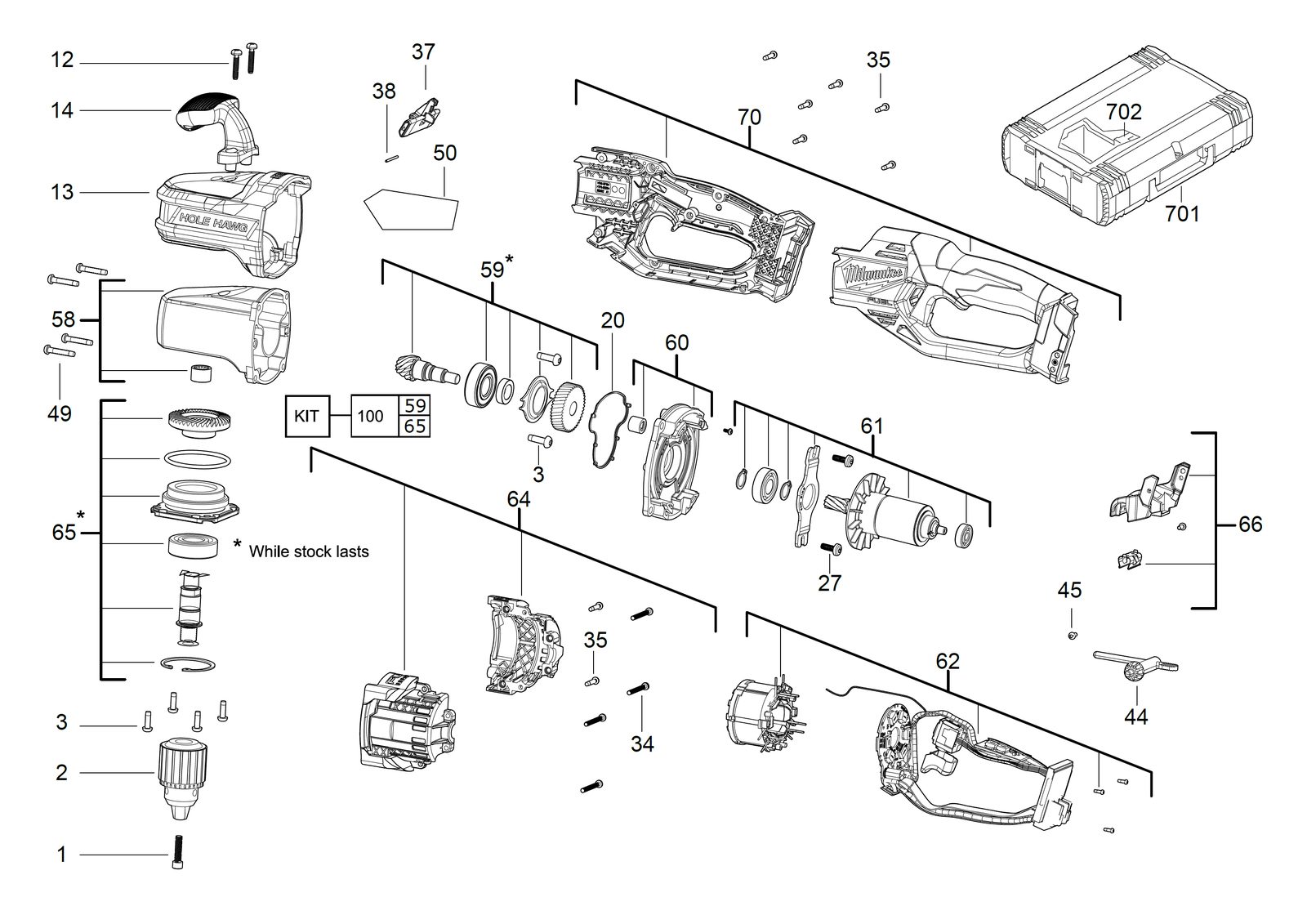

Схема инструмента
Таблица деталей — 27 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931436577товар | 1 | 4002395258345 | |
| 2 | 0002 | ПатронCHUCK | 4931473262товар | 1 | 4058546335649 | |
| 3 | 0003 | ВинтSCREW | 4931435228товар | 6 | 4002395860128 | |
| 4 | 0012 | ВинтSCREW | 661164001товар | 2 | 4002395829934 | |
| 5 | 0013 | Уплотнение кольцоSEAL RING | 4931473263товар | 1 | 4058546335656 | |
| 6 | 0014 | РукояткаHANDLE | 4931473264товар | 1 | 4058546335663 | |
| 7 | 0020 | УплотнениеSEAL | 4931436560товар | 1 | 4002395256976 | |
| 8 | 0027 | ВинтSCREW | 4931461254товар | 2 | 4058546034269 | |
| 9 | 0034 | ВинтSCREW | 4931453119товар | 4 | — | |
| 10 | 0035 | ВинтSCREW | 4931473265товар | 8 | 4058546335670 | |
| 11 | 0037 | РычагLEVER | 4931473266товар | 1 | 4058546335687 | |
| 12 | 0038 | ПружинаSPRING | 4931435539товар | 1 | — | |
| 13 | 0044 | Патрон keyCHUCK KEY | 4931436565товар | 1 | 4002395257621 | |
| 14 | 0045 | ВинтSCREW | 4931436566товар | 2 | 4002395257638 | |
| 15 | 0049 | ВинтSCREW | 4931473267товар | 4 | 4058546335694 | |
| 16 | 0050 | Шильдик / табличка данныхRATING PLATE | 4931473268товар | 1 | 4058546335700 | |
| 17 | 0058 | Корпус редуктораGEAR BOX HOUSING | 4931473269товар | 1 | 4058546335717 | |
| 18 | 0059 | РедукторGEAR BOX | 4931473270товар | 1 | 4058546335724 | |
| 19 | 0060 | Подшипник end пластинаBEARING END PLATE | 4931473271товар | 1 | 4058546335731 | |
| 20 | 0061 | Ротор / якорьARMATURE | 4931473272товар | 1 | 4058546335748 | |
| 21 | 0062 | Выключатель в сбореSWITCH ASSEMBLY | 4931473273товар | 1 | 4058546335755 | |
| 22 | 0064 | Комплект корпуса в сбореHOUSING SET ASSY | 4931473274товар | 1 | 4058546335762 | |
| 23 | 0065 | DriveDRIVE | 4931473275товар | 1 | — | |
| 24 | 0066 | ДержательHOLDER | 4931472251товар | 1 | 4058546284688 | |
| 25 | 0070 | КорпусHOUSING | 4931473276товар | 1 | 4058546335786 | |
| 26 | 0100 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931496335товар | 1 | 4058546534721 | |
| 27 | 0702 | ВставкаINSERT | 4931473277товар | 1 | 4058546335793 |
