Угловая дрель Milwaukee M18CRAD-0 — взрыв-схема
Сервисная страница: Угловая дрель Milwaukee M18CRAD-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18CRAD-0Артикул инструмента: 4933447730Код схемы: 400044773124 позицииКатегория: Дрели и шуруповёрты

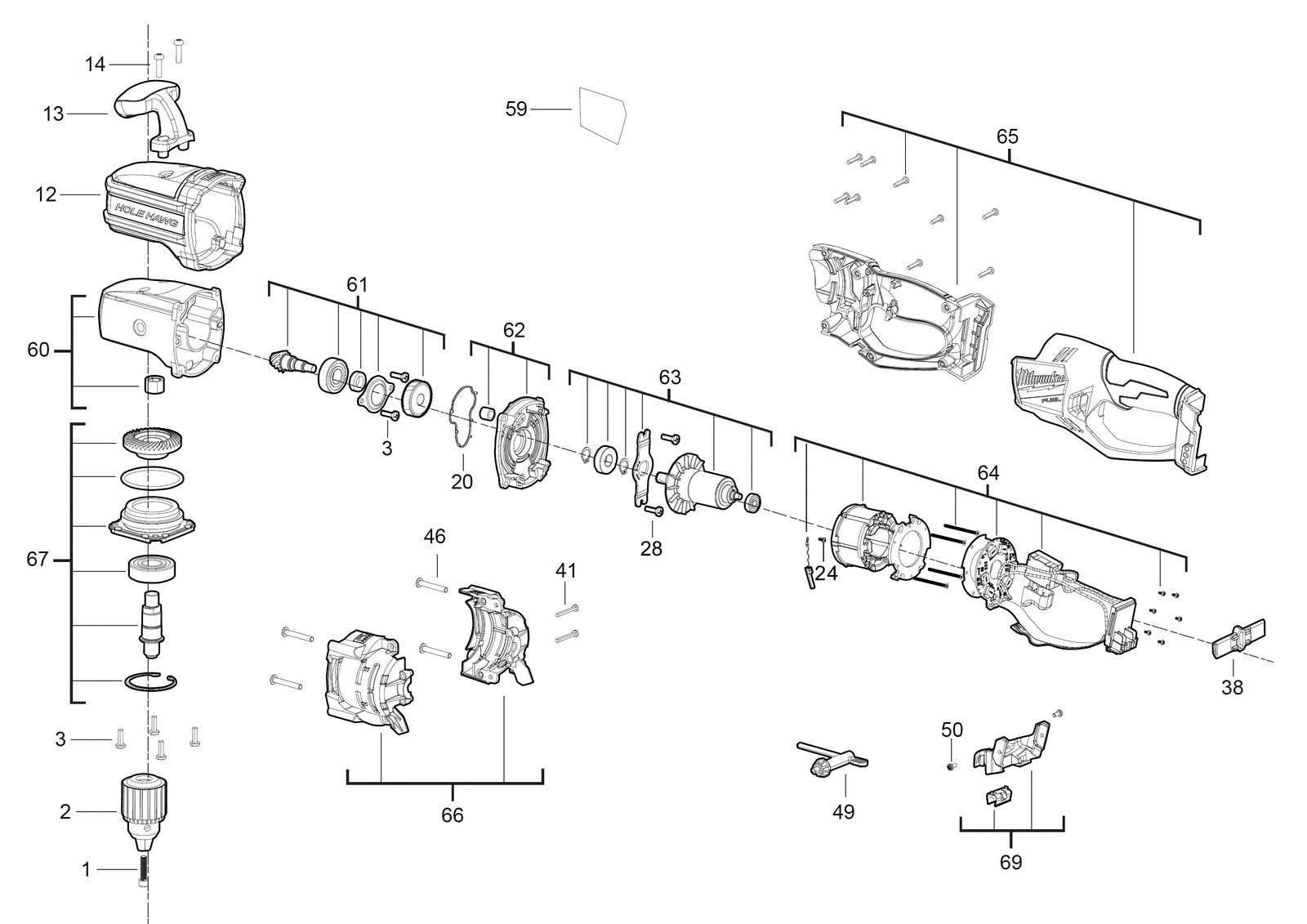

Схема инструмента
Таблица деталей — 24 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931436577товар | 1 | 4002395258345 | |
| 2 | 0002 | ПатронCHUCK | 4931436576товар | 1 | — | |
| 3 | 0003 | ВинтSCREW | 4931435228товар | 6 | 4002395860128 | |
| 4 | 0012 | CollarCOLLAR | 4931436558товар | 1 | 4002395256952 | |
| 5 | 0013 | РукояткаHANDLE | 4931436559товар | 1 | — | |
| 6 | 0014 | ВинтSCREW | 661164001товар | 2 | 4002395829934 | |
| 7 | 0020 | УплотнениеSEAL | 4931436560товар | 1 | 4002395256976 | |
| 8 | 0024 | ВинтSCREW | 4931436162товар | 1 | 4002395881628 | |
| 9 | 0028 | Винт torx винтSCREW TORX SCREW | 06825314товар | 2 | 4002395851935 | |
| 10 | 0038 | Push buttonPUSH BUTTON | 4931436578товар | 1 | 4002395258352 | |
| 11 | 0041 | Фиксирующий винтLOCKING SCREW | 4931436563товар | 2 | — | |
| 12 | 0046 | ВинтSCREW | 4931436564товар | 4 | 4002395257614 | |
| 13 | 0049 | Патрон keyCHUCK KEY | 4931436565товар | 1 | 4002395257621 | |
| 14 | 0050 | ВинтSCREW | 4931436566товар | 2 | 4002395257638 | |
| 15 | 0059 | Шильдик / табличка данныхRATING PLATE | 4931436567товар | 1 | — | |
| 16 | 0060 | Gearwheel комплектGEARWHEEL SET | 4931436568товар | 1 | — | |
| 17 | 0061 | РедукторGEAR BOX | 4931436569товар | 1 | — | |
| 18 | 0062 | Подшипник end пластинаBEARING END PLATE | 4931436570товар | 1 | — | |
| 19 | 0063 | Ротор / якорьARMATURE | 4931436571товар | 1 | 4002395257683 | |
| 20 | 0064 | ЭлектронныйELECTRONIC | 4931436572товар | 1 | — | |
| 21 | 0065 | Рукоятка compl.HANDLE COMPL. | 4931436573товар | 1 | — | |
| 22 | 0066 | Корпус двигателяMOTOR HOUSING | 4931436574товар | 1 | — | |
| 23 | 0067 | DriveDRIVE | 4931436575товар | 1 | — | |
| 24 | 0069 | Key держательKEY HOLDER | 4931436562товар | 1 | 4002395256990 |
