Дрель-шуруповёрт Milwaukee M18CPD-202C — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee M18CPD-202C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18CPD-202CАртикул инструмента: 4933440545Код схемы: 400043122122 позицииКатегория: Дрели и шуруповёрты

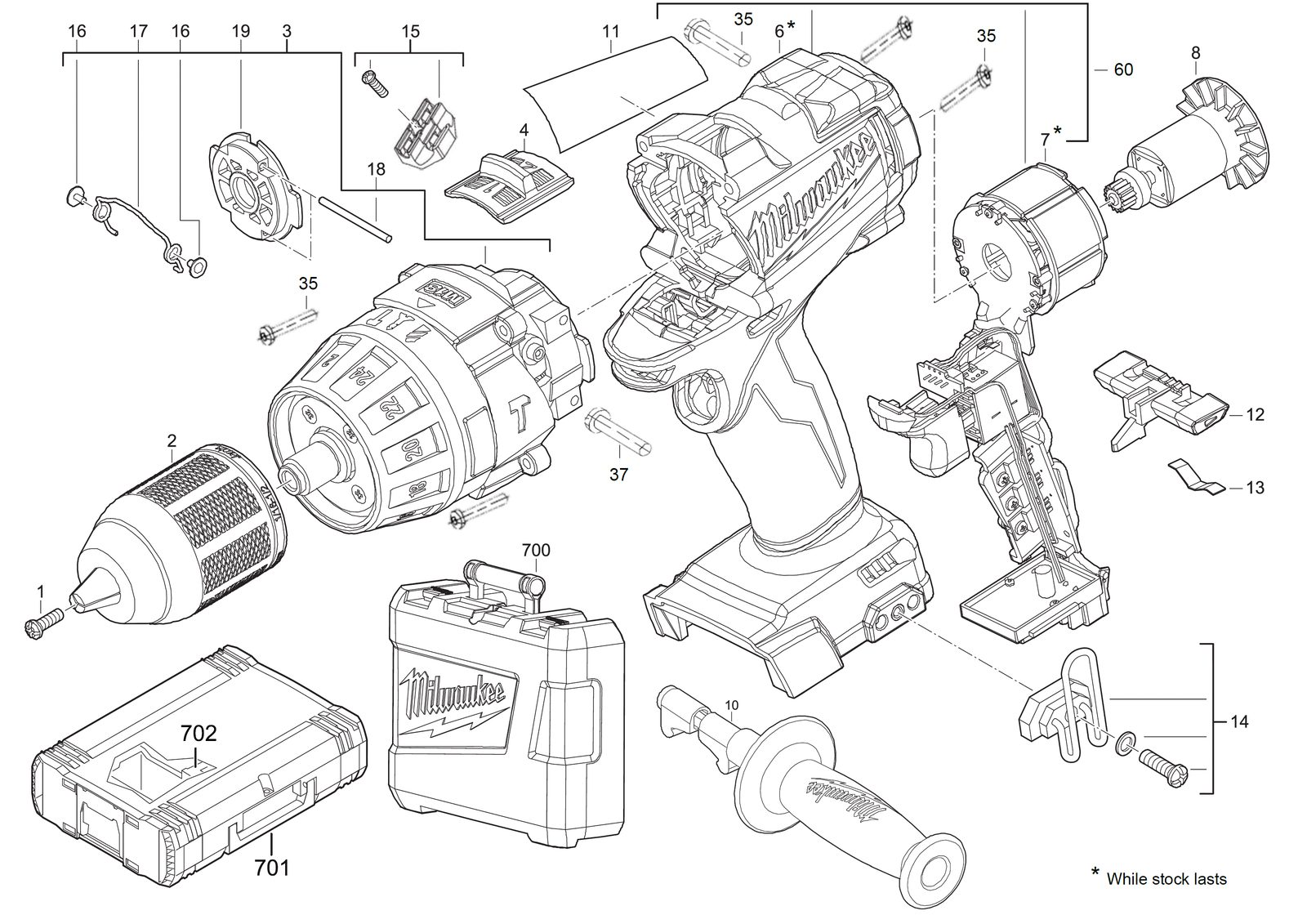

Схема инструмента
Таблица деталей — 22 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931433297товар | 1 | 4002395896684 | |
| 2 | 0002 | ПатронCHUCK | 4932371913товар | 1 | 4002395345366 | |
| 3 | 0003 | РедукторGEAR BOX | 4931435282товар | 1 | 4002395899807 | |
| 4 | 0004 | РычагLEVER | 4931435281товар | 1 | — | |
| 5 | 0006 | КорпусHOUSING | 4931435278товар | 1 | — | |
| 6 | 0007 | ЭлектронныйELECTRONIC | 4931435267товар | 1 | — | |
| 7 | 0008 | Двигатель в сбореMOTOR ASSEMBLY | 4931435277товар | 1 | 4002395902569 | |
| 8 | 0010 | РукояткаHANDLE | 4931416738товар | 1 | 4002395827480 | |
| 9 | 0011 | Шильдик / табличка данныхRATING PLATE | 4931435283товар | 1 | 4002395901869 | |
| 10 | 0012 | КнопкаBUTTON | 4931435268товар | 1 | — | |
| 11 | 0013 | Пружина пластинаSPRING PLATE | 4931452341товар | 1 | 4002395172528 | |
| 12 | 0014 | КрюкHOOK | 4931435274товар | 1 | 4002395899982 | |
| 13 | 0015 | BitholderBITHOLDER | 4931435273товар | 1 | 4002395901852 | |
| 14 | 0016 | ВинтSCREW | 661262001товар | 2 | — | |
| 15 | 0017 | Выключатель leverSWITCH LEVER | 4931435272товар | 1 | 4002395899975 | |
| 16 | 0018 | ШтифтPIN | 4931435271товар | 1 | 4002395902545 | |
| 17 | 0019 | Holding deviceHOLDING DEVICE | 4931435270товар | 1 | 4002395902538 | |
| 18 | 0035 | ВинтSCREW | 660851001товар | 13 | 4002395823239 | |
| 19 | 0037 | ВинтSCREW | 660570005товар | 2 | 4002395827329 | |
| 20 | 0060 | Body корпус +switchBODY HOUSING +SWITCH | 4931452342товар | 1 | — | |
| 21 | 0700 | КейсCARRYING CASE | 4931435269товар | 1 | 4002395901845 | |
| 22 | 0702 | ВставкаINSERT | 4931440936товар | 1 | 4002395863129 |
