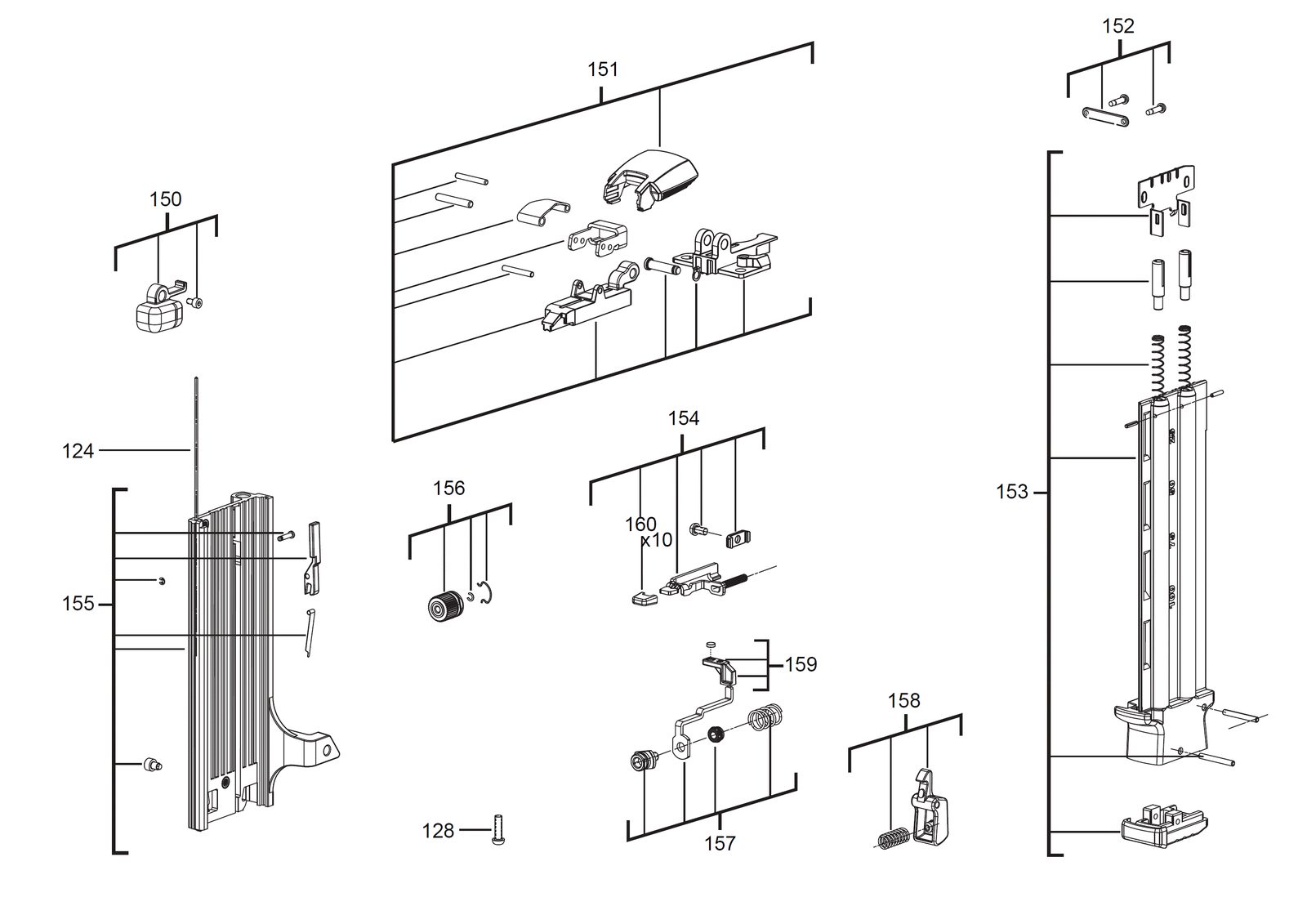

Гвоздезабиватель или степлер Milwaukee M18CN18GS-0 — взрыв-схема
Сервисная страница: Гвоздезабиватель или степлер Milwaukee M18CN18GS-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18CN18GS-0Артикул инструмента: 4933451572Код схемы: 400045682239 позицийКатегория: Гвоздезабиватели и степлеры
Таблица деталей — 39 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | Курок / выключательTRIGGER | 4931453960товар | 1 | 4002395281879 | |
| 2 | 0007 | ПружинаSPRING | 4931453961товар | 1 | 4002395281886 | |
| 3 | 0021 | ШайбаWASHER | 4931453965товар | 2 | 4002395282524 | |
| 4 | 0028 | ВинтSCREW | 4931453966товар | 2 | 4002395282531 | |
| 5 | 0047 | ПружинаSPRING | 4931453967товар | 1 | 4002395282548 | |
| 6 | 0056 | МагнитMAGNET | 4931453968товар | 1 | 4002395282555 | |
| 7 | 0057 | ГайкаNUT | 4931453969товар | 1 | 4002395282562 | |
| 8 | 0058 | Двигатель пластинаMOTOR PLATE | 4931453970товар | 1 | — | |
| 9 | 0060 | Шариковый подшипникBALL BEARING | 4931453971товар | 1 | 4002395282586 | |
| 10 | 0065 | ВинтSCREW | 4931436225товар | 6 | — | |
| 11 | 0067 | ВинтSCREW | 4931435661товар | 4 | 4002395863655 | |
| 12 | 0068 | ВинтSCREW | 4931453227товар | 15 | 4002395153206 | |
| 13 | 0069 | ДержательHOLDER | 4931453220товар | 1 | 4002395152537 | |
| 14 | 0070 | ВинтSCREW | 4931436566товар | 1 | 4002395257638 | |
| 15 | 0074 | ВинтSCREW | 4931453972товар | 1 | 4002395282593 | |
| 16 | 0077 | Шильдик / табличка данныхRATING PLATE | 4931454006товар | 1 | 4002395281930 | |
| 17 | 0082 | Стопорное кольцоHOLDING RING | 4931453975товар | 2 | 4002395283224 | |
| 18 | 0090 | КорпусHOUSING | 4931454007товар | 1 | — | |
| 19 | 0091 | Курок / выключательTRIGGER | 4931453977товар | 1 | 4002395283248 | |
| 20 | 0094 | Electric в сбореELECTRIC COMPLETE | 4931454010товар | 1 | 4002395281978 | |
| 21 | 0095 | Корпус двигателяMOTOR HOUSING | 4931453981товар | 1 | — | |
| 22 | 0096 | Ротор / якорьARMATURE | 4931453982товар | 1 | — | |
| 23 | 0099 | ExcenterEXCENTER | 4931454012товар | 1 | — | |
| 24 | 0100 | КрышкаCOVER | 4931454013товар | 1 | 4002395282609 | |
| 25 | 0124 | Guide elementGUIDE ELEMENT | 4931454015товар | 1 | 4002395282623 | |
| 26 | 0128 | ВинтSCREW | 660414013товар | 1 | 4002395823796 | |
| 27 | 0150 | Rebate depth gaugeREBATE DEPTH GAUGE | 4931454017товар | 1 | 4002395282647 | |
| 28 | 0151 | Reception pieceRECEPTION PIECE | 4931454018товар | 1 | 4002395282654 | |
| 29 | 0152 | Cover-kitCOVER-KIT | 4931453997товар | 1 | 4002395281244 | |
| 30 | 0153 | MagazineMAGAZINE | 4931454019товар | 1 | 4002395282661 | |
| 31 | 0154 | Guide pieceGUIDE PIECE | 4931461684товар | 1 | 4058546039172 | |
| 32 | 0155 | MagazineMAGAZINE | 4931454021товар | 1 | — | |
| 33 | 0156 | Rebate depth gaugeREBATE DEPTH GAUGE | 4931453998товар | 1 | 4002395281251 | |
| 34 | 0157 | Резиновый stopRUBBER STOP | 4931454022товар | 1 | 4002395282692 | |
| 35 | 0158 | Курок / выключательTRIGGER | 4931454023товар | 1 | 4002395283309 | |
| 36 | 0159 | Magnetic держательMAGNETIC HOLDER | 4931454024товар | 1 | 4002395283316 | |
| 37 | 0160 | КолпачокCAP | 4931461685товар | 1 | 4058546039189 | |
| 38 | 0170 | Nitrogen cylinder (m18cn18gs)NITROGEN CYLINDER (M18CN18GS) | 4931454833товар | 1 | — | |
| 39 | 0702 | ВставкаINSERT | 4931454045товар | 1 | 4002395281343 |
