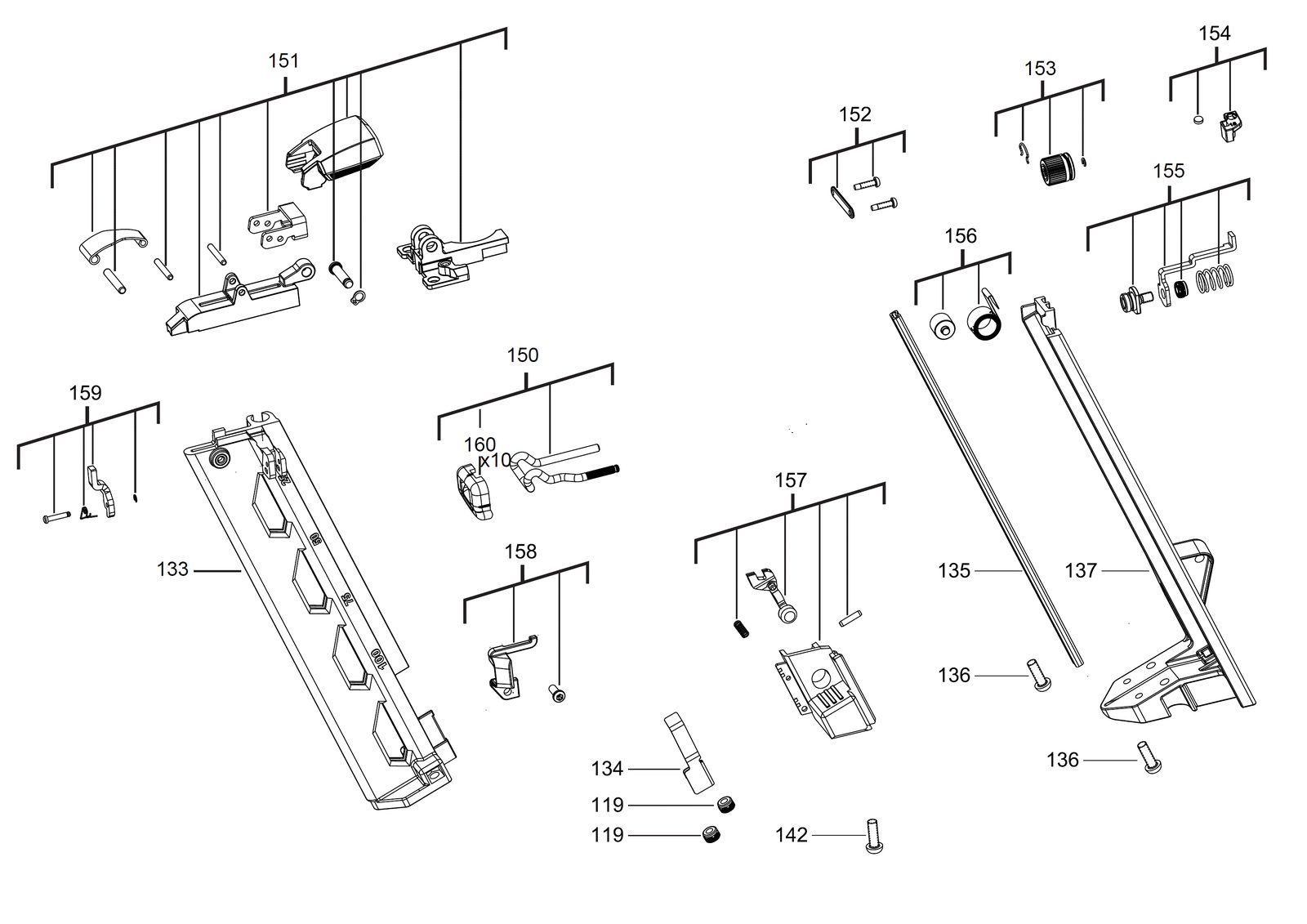

Гвоздезабиватель или степлер Milwaukee M18CN16GA-0 — взрыв-схема
Сервисная страница: Гвоздезабиватель или степлер Milwaukee M18CN16GA-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18CN16GA-0Артикул инструмента: 4933451569Код схемы: 400045679445 позицийКатегория: Гвоздезабиватели и степлеры
Таблица деталей — 45 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | Курок / выключательTRIGGER | 4931453960товар | 1 | 4002395281879 | |
| 2 | 0007 | ПружинаSPRING | 4931453961товар | 1 | 4002395281886 | |
| 3 | 0021 | ШайбаWASHER | 4931453965товар | 2 | 4002395282524 | |
| 4 | 0028 | ВинтSCREW | 4931453966товар | 2 | 4002395282531 | |
| 5 | 0047 | ПружинаSPRING | 4931453967товар | 1 | 4002395282548 | |
| 6 | 0056 | МагнитMAGNET | 4931453968товар | 1 | 4002395282555 | |
| 7 | 0057 | ГайкаNUT | 4931453969товар | 1 | 4002395282562 | |
| 8 | 0058 | Двигатель пластинаMOTOR PLATE | 4931453970товар | 1 | — | |
| 9 | 0060 | Шариковый подшипникBALL BEARING | 4931453971товар | 1 | 4002395282586 | |
| 10 | 0065 | ВинтSCREW | 4931436225товар | 6 | — | |
| 11 | 0067 | ВинтSCREW | 4931435661товар | 4 | 4002395863655 | |
| 12 | 0068 | ВинтSCREW | 4931453227товар | 16 | 4002395153206 | |
| 13 | 0069 | ДержательHOLDER | 4931453220товар | 1 | 4002395152537 | |
| 14 | 0070 | ВинтSCREW | 4931436566товар | 1 | 4002395257638 | |
| 15 | 0074 | ВинтSCREW | 4931453972товар | 1 | 4002395282593 | |
| 16 | 0077 | Шильдик / табличка данныхRATING PLATE | 4931453974товар | 1 | — | |
| 17 | 0082 | Стопорное кольцоHOLDING RING | 4931453975товар | 2 | 4002395283224 | |
| 18 | 0090 | КорпусHOUSING | 4931453976товар | 1 | 4002395283231 | |
| 19 | 0091 | Курок / выключательTRIGGER | 4931453977товар | 1 | 4002395283248 | |
| 20 | 0094 | Electric в сбореELECTRIC COMPLETE | 4931453980товар | 1 | 4002395283279 | |
| 21 | 0095 | Корпус двигателяMOTOR HOUSING | 4931453981товар | 1 | — | |
| 22 | 0096 | Ротор / якорьARMATURE | 4931453982товар | 1 | — | |
| 23 | 0099 | ExcenterEXCENTER | 4931453984товар | 1 | 4002395280513 | |
| 24 | 0100 | КрышкаCOVER | 4931453985товар | 1 | 4002395280520 | |
| 25 | 0119 | ГайкаNUT | 4931453988товар | 2 | 4002395280551 | |
| 26 | 0133 | MagazineMAGAZINE | 4931453989товар | 1 | 4002395280568 | |
| 27 | 0134 | Пружина пластинаSPRING PLATE | 4931453990товар | 1 | — | |
| 28 | 0135 | Guide pieceGUIDE PIECE | 4931453991товар | 1 | 4002395280582 | |
| 29 | 0136 | ВинтSCREW | 4931453992товар | 2 | 4002395280599 | |
| 30 | 0137 | Guide railGUIDE RAIL | 4931453993товар | 1 | 4002395281206 | |
| 31 | 0142 | ВинтSCREW | 4931453972товар | 2 | 4002395282593 | |
| 32 | 0150 | Lock release комплектLOCK RELEASE KIT | 4931453995товар | 1 | 4002395281220 | |
| 33 | 0151 | Reception pieceRECEPTION PIECE | 4931453996товар | 1 | 4002395281237 | |
| 34 | 0152 | Cover-kitCOVER-KIT | 4931453997товар | 1 | 4002395281244 | |
| 35 | 0153 | Rebate depth gaugeREBATE DEPTH GAUGE | 4931453998товар | 1 | 4002395281251 | |
| 36 | 0154 | МагнитMAGNET | 4931453999товар | 1 | 4002395281268 | |
| 37 | 0155 | Резиновый stopRUBBER STOP | 4931454000товар | 1 | 4002395281275 | |
| 38 | 0156 | RollROLL | 4931454001товар | 1 | — | |
| 39 | 0157 | Holding deviceHOLDING DEVICE | 4931454002товар | 1 | 4002395281299 | |
| 40 | 0158 | Rebate depth gaugeREBATE DEPTH GAUGE | 4931454003товар | 1 | 4002395281909 | |
| 41 | 0159 | StopSTOP | 4931454004товар | 1 | 4002395281916 | |
| 42 | 0160 | КолпачокCAP | 4931454192товар | 1 | 4002395285068 | |
| 43 | 0170 | Nitrogen cylinder (m18cn16ga)NITROGEN CYLINDER (M18CN16GA) | 4931454832товар | 1 | — | |
| 44 | 0702 | ВставкаINSERT | 4931454046товар | 1 | — | |
| 45 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 |
